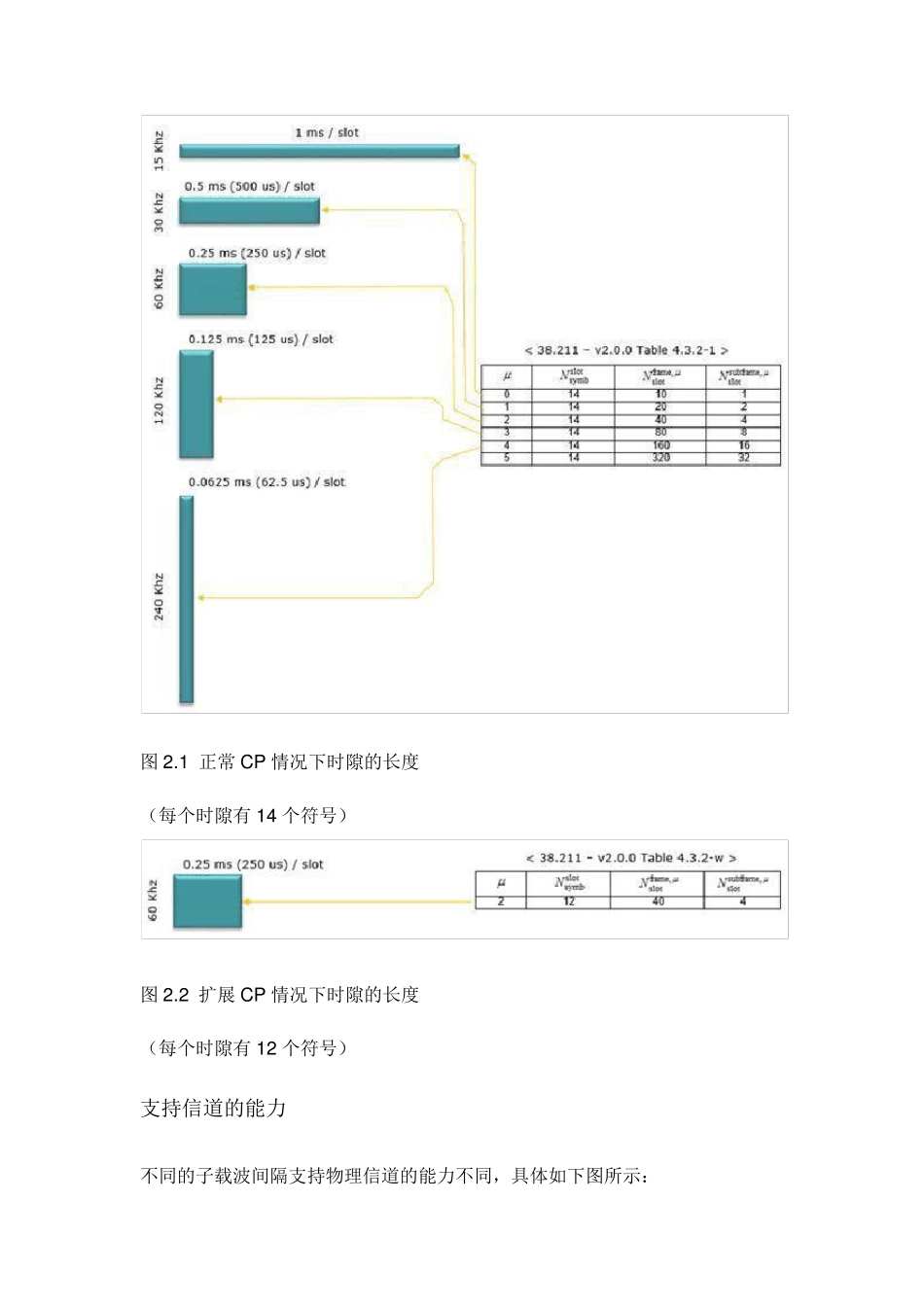

子载波间隔 与LTE（子载波间隔和符号长度）相比， NR 支持多种子载波间隔（在LTE 中，只有15 Khz 这种子载波间隔）。 在3GPP38.211 中，有关于 NR 子载波间隔类型的总结。 具体的子载波间隔类型如下图所示： 图 1.1 NR 支持的子载波间隔类型（频域上，1 个 RB=12 个子载波间隔） 时隙长度 如下图所示，时隙长度因为子载波间隔不同会有所不同，一般是随着子载波间隔变大，时隙长度变小。 图2.1 正常CP 情况下时隙的长度 （每个时隙有 14 个符号） 图2.2 扩展 CP 情况下时隙的长度 （每个时隙有 12 个符号） 支持信道的能力 不同的子载波间隔支持物理信道的能力不同，具体如下图所示： 图3.1 支持物理信道的能力 OFDM 符号长度 图4.1 OFDM 符号长度计算 无线帧结构 虽然5GNR 支持多种子载波间隔，但是不同子载波间隔配置下，无线帧和子帧的长度是相同的。无线帧长度为 10ms，子帧长度为 1ms。 那么不同子载波间隔配置下，无线帧的结构有哪些不同呢？答案是每个子帧中包含的时隙数不同。在正常 CP 情况下，每个时隙包含的符号数相同，且都为 14个。 子载波间隔=15Khz（正常 CP） 在这个配置中，一个子帧仅有 1 个时隙，所以无线帧包含 10 个时隙。一个时隙包 含的OFDM 符号数为 14。 图5.1 子载波间隔=15Khz（正常CP） 子载波间隔=30Khz（正常CP） 在这个配置中，一个子帧有2 个时隙，所以无线帧包含20 个时隙。1 个时隙包 含的 OFDM 符号数为 14。 图5.2 子载波间隔=30Khz（正常CP） 子载波间隔=60Khz（正常CP） 在这个配置中，一个子帧有4 个时隙，所以无线帧包含40 个时隙。1 个时隙包含 的 OFDM 符号数为 14。 图5.3 子载波间隔=60Khz（正常CP） 子载波间隔=120Khz（正常CP） 在这个配置中，一个子帧有8 个时隙，所以无线帧包含80 个时隙。1 个时隙包含 的 OFDM 符号数为 14。 图5.4 子载波间隔=120Khz（正常CP） 子载波间隔=240Khz（正常CP） 在这个配置中，一个子帧有16 个时隙，所以无线帧包含160 个时隙。1 个时隙包 含的 OFDM 符号数为 14。 图5.5 子载波间隔=240Khz（正常CP） 子载波间隔=480Khz（正常CP） 在这个配置中，一个子帧有32 个时隙，所以无线帧包含320 个时隙。1 个时隙包 含的 OFDM 符号数为 14。 图5.6 子载波间隔=480Khz（正常CP） 子载波间隔=60Khz（扩展CP） 在这个配置中，一个子帧有4 个时隙...
