5风电机组塔架和基础环法兰技术质量规范

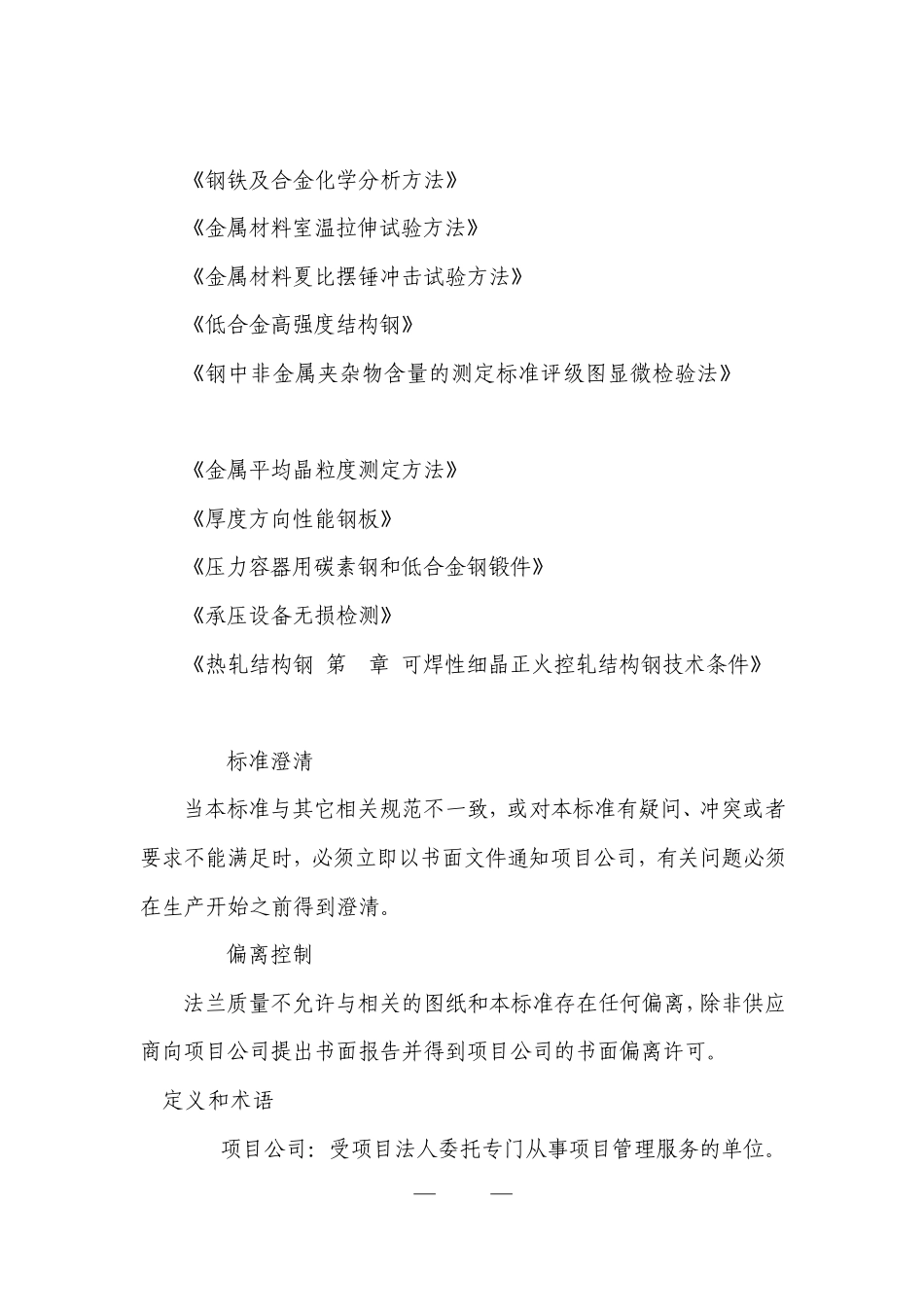

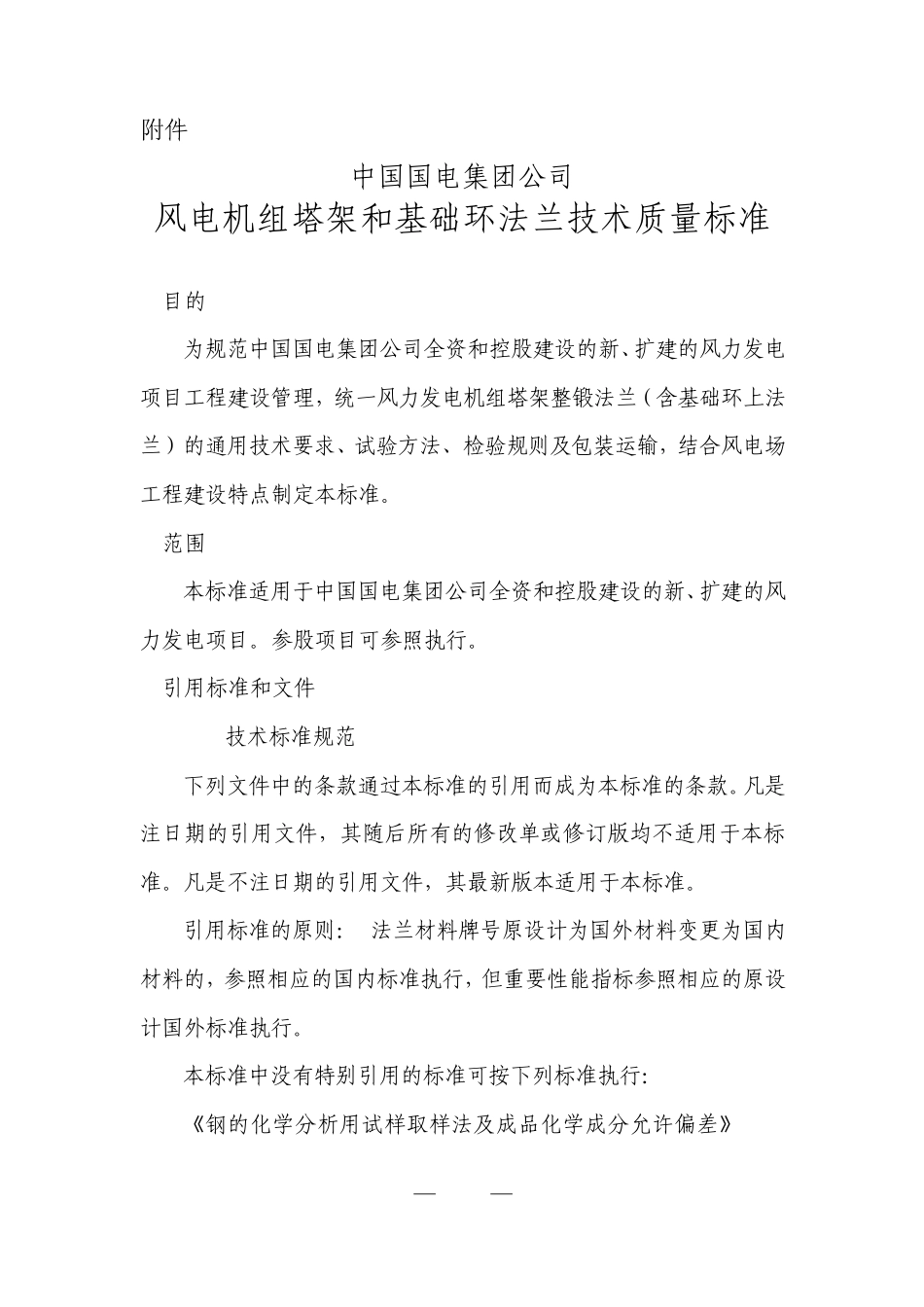

— 162 — 附件5 中国国电集团公司 风电机组塔架和基础环法兰技术质量标准 1 目的 为规范中国国电集团公司全资和控股建设的新、扩建的风力发电项目工程建设管理，统一风力发电机组塔架整锻法兰（含基础环上法兰）的通用技术要求、试验方法、检验规则及包装运输，结合风电场工程建设特点制定本标准。 2 范围 本标准适用于中国国电集团公司全资和控股建设的新、扩建的风力发电项目。参股项目可参照执行。 3 引用标准和文件 3.1 技术标准规范 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。 引用标准的原则： 法兰材料牌号原设计为国外材料变更为国内材料的，参照相应的国内标准执行，但重要性能指标参照相应的原设计国外标准执行。 本标准中没有特别引用的标准可按下列标准执行： 《钢的化学分析用试样取样法及成品化学成分允许偏差》GB/T — 163 — 222 《钢铁及合金化学分析方法》GB/T 223 《金属材料室温拉伸试验方法》GB/T 228 《金属材料夏比摆锤冲击试验方法》GB/T 229 -2007 《低合金高强度结构钢》GB/T 1591 -2008 《钢中非金属夹杂物含量的测定标准评级图显微检验法》GB/T 10561 《金属平均晶粒度测定方法》GB/T 6394 -2002 《厚度方向性能钢板》GB 5313 《压力容器用碳素钢和低合金钢锻件》JB 4726 《承压设备无损检测》JB/T 4730-2005 《热轧结构钢 第3章 可焊性细晶正火控轧结构钢技术条件》EN 10025-3 3.2 标准澄清 当本标准与其它相关规范不一致，或对本标准有疑问、冲突或者要求不能满足时，必须立即以书面文件通知项目公司，有关问题必须在生产开始之前得到澄清。 3.3 偏离控制 法兰质量不允许与相关的图纸和本标准存在任何偏离，除非供应商向项目公司提出书面报告并得到项目公司的书面偏离许可。 4.定义和术语 4.1项目公司：受项目法人委托专门从事项目管理服务的单位。 — 164 — 4.2公称产品厚度：最终机加工法兰的公称厚度（法兰连接面至法兰与塔架筒节将焊接的颈端部的距离）。 4.3锻造批次：法兰的圆表面最后机加工公称厚度尺寸相同、并由同一钢坯（或同一炉批号）材料并且经过同一热处理过程（即：同一热处理炉）生产出来的产品。 截面为矩形的锻造环件在同一批次的任何产品可以代表同批中的所有产品，要求该产品是用相同的材...
