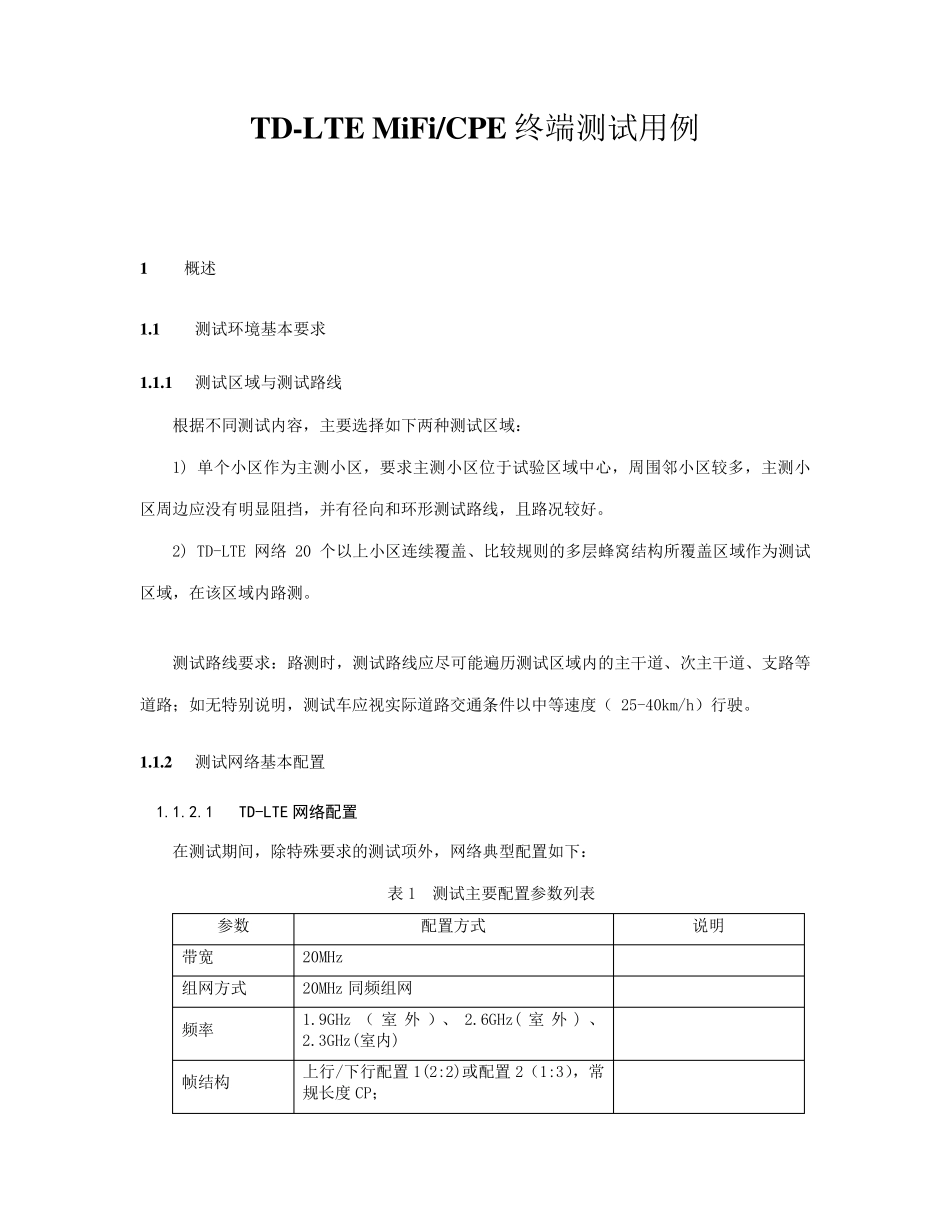

TD-LTE MiFi/CPE 终端测试用例 1 概述 1.1 测试环境基本要求 1.1.1 测试区域与测试路线 根据不同测试内容，主要选择如下两种测试区域： 1) 单个小区作为主测小区，要求主测小区位于试验区域中心，周围邻小区较多，主测小区周边应没有明显阻挡，并有径向和环形测试路线，且路况较好。 2) TD-LTE 网络20 个以上小区连续覆盖、比较规则的多层蜂窝结构所覆盖区域作为测试区域，在该区域内路测。 测试路线要求：路测时，测试路线应尽可能遍历测试区域内的主干道、次主干道、支路等道路；如无特别说明，测试车应视实际道路交通条件以中等速度（ 25-40km/h）行驶。 1.1.2 测试网络基本配置 1.1.2.1 TD-LTE 网络配置 在测试期间，除特殊要求的测试项外，网络典型配置如下： 表 1 测试主要配置参数列表 参数 配置方式 说明 带宽 20MHz 组网方式 20MHz 同频组网 频率 1.9GHz （ 室 外 ）、 2.6GHz( 室 外 ) 、2.3GHz(室内) 帧结构 上行/下行配置 1(2:2)或配置 2（1:3），常规长度 CP； 参数 配置方式 说明 特殊子帧配置（DwPTS:GP:UpPTS）：10:2:2或3:9:2 天线模式 DL：Mode 2、Mode 3 和 Mode 7 UL：SIMO 上行功率控制 启用 测试时需要说明功控包含哪些通道（如 PUCCH, PUSCH, Sounding 等） HARQ 启用 AMC 启用 小区切换方式 基于竞争 1.1.2.2 TD-SCDMA 网络配置 采用TD-SCDMA现网配置。 1 .2 终端要求 参与测试的终端形态为 LTE 多模数据终端,涉及 TD-LTE、TD-SCDMA 模式，终端方案可以为多模单芯片方案或多芯片组合方案。 要求参与测试的终端可连接 PC 机，进行相关终端业务建立与释放等操作，并配备有专用测试 log 软件，可输出物理层、L2、L3 以及终端与网络空口信令显示，可解析消息的各个 IE信息（包括 RRC 和 NAS 消息）。并能输出相关信号测量指针等。 1 .3 测试其他约定 为了不引入不可预测的时延，下载/上传的文件应放在测试网络内部（Application Server），以得到更适合验证TD-LTE 无线性能的数据。 Ping 的具体设置：按照Windows 默认值进行，ping 的时间间隔为 1s。 速率统计：L3 速率统一采用 DuMeter 软件（利用其 StopWatch 统计平 均 速率）进行统计，并应确 认选 择 埠 为 LTE 终端。 测试点 的选 取 按下述 具体数值参考 。 极 好 点 ： >22dB 好 点 ： 15～ 20dB 中 点 ： 5dB～ ...
