6000KW汽轮机规程

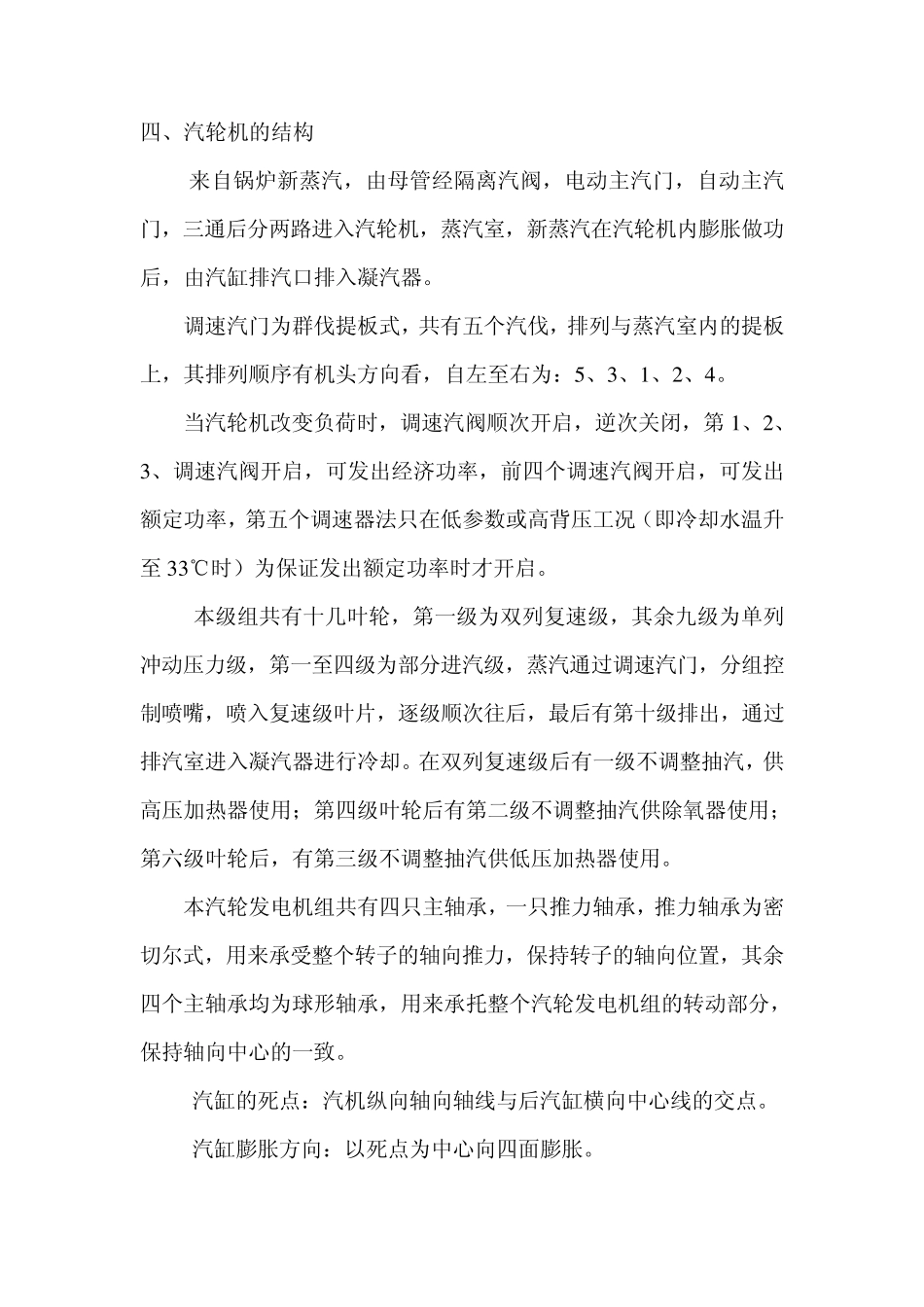

汽 轮 机 运 行 及 事 故 处 理 规 程 （试行） 第一章 设备规范及主要特性 第一节 汽轮机的特性 一、N 6—35 型汽轮机系单缸、中温、中压、冷凝汽式汽轮机。 额定功率： 6000kw 经济功率： 5100 kw 额定转速： 3000 转 /分 临界转速： 1832 转 /分 转 向 : 从机头方向看为顺时针方向 进汽压力：额定3.43MPa（绝） (35kg/cm²) 最高3.63 MPa（绝）(37kg/cm²) 最低3.14MPa（绝） (32kg/cm²) 进汽压力：额定435℃ 最高445℃ 最低420℃ 排气压力：经济负荷（设计参数）时为：7.16× 10ˉ³ MPa（ 0.073ata） 额定负荷（设计参数）时为：8.14× 10ˉ³ MPa（ 0.083ata） 冷却水温：正常2 7 ℃ 最高3 3 ℃ 注： （ 1 ）在上述蒸汽参数偏差范围内，允许汽轮机额定功率长期运行。（ 2 ）若蒸汽温度超过上限值5 ℃以内运行时，每次不得超过3 0分钟。全年累计时数不得超过2 0 小时。（ 3 ）若蒸汽参数为最低及冷却水温为最高3 3 ℃同时发生时，则保证发出额定功率。（ 4）当主蒸汽参数正常正冷却水温升高33 水，仍保证发出额定功率。 二、三段不调整抽汽： 工况 抽汽参数 排汽量 Mpa(绝 ) ㎏ /cm²/℃ ㎏ /H 一段抽汽 经济负荷 0.81MPa 8.22 ㎏ /cm²/304 2500 额定负荷 0.9MPa 9.2 ㎏ /cm²/306 3200 二段抽汽 经济负荷 0.158MPa 1.89 ㎏ /cm²/166.5 550 额定负荷 0.21MPa 2.13 ㎏ /cm²/173 500 三段抽汽 经济负荷 0.0616MPa 0.0628 ㎏ /cm²/87 1700 额定负荷 0.069MPa 0.0706 ㎏ /cm²/90 2000 三、有抽汽时，技术经济指标（主蒸汽参数及冷却水温度为设计值） 发电机效率 经济负荷96% 额定负荷96% 汽耗 4.67 ㎏ /kw/H 4.76 ㎏ /kw/H 热耗 2931 大卡/kw/H 2946 大卡/kw/H 四、汽轮机的结构 来自锅炉新蒸汽，由母管经隔离汽阀，电动主汽门，自动主汽门，三通后分两路进入汽轮机，蒸汽室，新蒸汽在汽轮机内膨胀做功后，由汽缸排汽口排入凝汽器。 调速汽门为群伐提板式，共有五个汽伐，排列与蒸汽室内的提板上，其排列顺序有机头方向看，自左至右为：5 、3 、1 、2 、4 。 当汽轮机改变负荷时，调速汽阀顺次开启，逆次关闭，第1 、2 、3 、调速汽阀开启，可发出经济功率，前四个调速汽阀开启，可发出额定功率，第五个调速器法只在低参数或高背压工况（即冷却水温升至3 3 ℃时）为保证发出...
