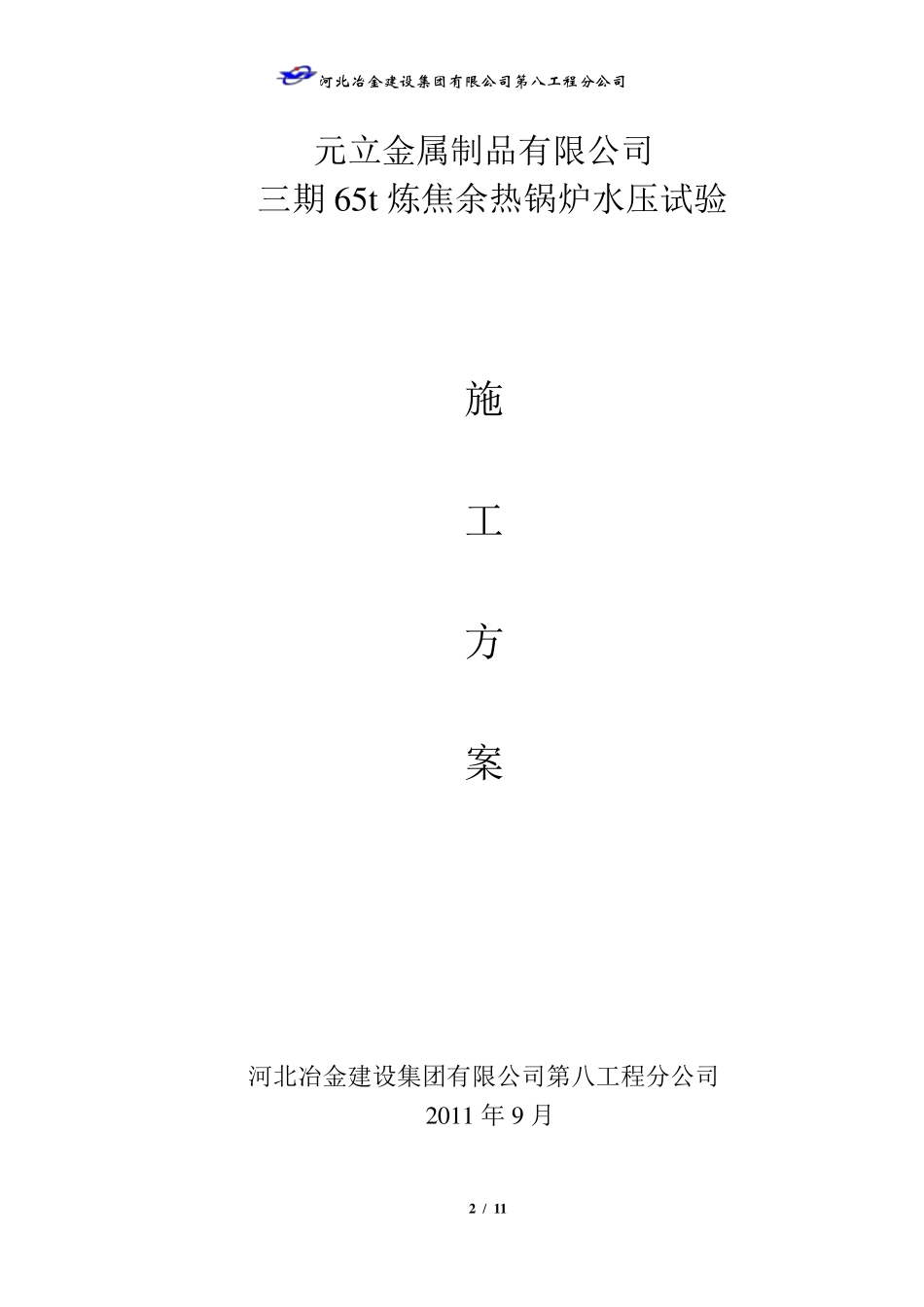

河北冶金建设集团有限公司第八工程分公司 1 / 11 专 项 施 工 方 案 报 审 表 工程名称：元立金属制品有限公司三期烧结工程项目 编号：YLSQ-65T-FA007 致：元立金属制品有限公司 我方已根据施工合同的有关规定完成了三期 65t 炼焦余热锅炉水压试验施工方案的编制，并经我单位上级技术部门审查批准，请予审查和批准。 附：三期65t炼焦余热锅炉水压试验施工方案 建设单位 （签章） 年 月 日 监 理 单 位 （签章） 年 月 日 施 工 单 位 （签章） 年 月 日 河北冶金建设集团有限公司第八工程分公司 2 / 1 1 元立金属制品有限公司 三期 65t炼焦余热锅炉水压试验 施 工 方 案 河北冶金建设集团有限公司第八工程分公司 2011 年 9 月 河北冶金建设集团有限公司第八工程分公司 3 / 1 1 工程名称：元立金属制品有限公司三期烧结工程 项目名称：三期 65t炼焦余热锅炉安装 单项名称：三期 65t炼焦余热锅炉水压试验方案 编写： 审核： 安全批准： 批准： 河北冶金建设集团有限公司第八工程分公司 日 期：2011 年 9 月 河北冶金建设集团有限公司第八工程分公司 4 / 1 1 目 录 一、工程概况 二、编制依据 三、水压试验范围 四、水压试验参数 五、水压试验前应具备的技术条件 六、水压试验前应具备的安装技术资料 七、水压临时系统设置 八、水压试验程序、合格标准 九、水压试验人员组织形式 十、水压试验文明施工及安全注意事项 河北冶金建设集团有限公司第八工程分公司 5 / 1 1 一、工程概况 1.1 元立金属制品有限公司三期炼焦余热锅炉是杭州锅炉有限股份公司生产的满足炼焦工艺流程中产生的高温烟气的余热回收的高压蒸汽参数的余热锅炉。锅炉型号为Q157/1020-65.5(3.8)-9.8(0.4)/540(152)。锅炉为双压结构，II 型室外布置。高压部分由2级过热器、4 级蒸发器、2 级省煤器、锅筒及管路系统等构成。低压部分由蒸发器、锅筒、管路系统等构成。高低压锅炉共用钢架、平台等结构。 锅炉采用单锅筒（高低压锅炉各一只锅筒）自立式2 换热回程、膜式壁、全自然循环式。 1.2 锅炉主要参数 余热介质：焦炉尾气 锅炉额定蒸发量：65.5（3.8）t/h 额定蒸汽压力：9.8（0.4）Mpa 额定蒸汽温度：540（152）℃ 高压段给水温度：130℃ 低压段给水温度：130℃ 高压部分出口烟温：220℃ 低压段蒸汽压力：0.4 Mpa 低压段蒸汽产量：4.4t/h（饱和） 设计排烟...
