6号线现状管线燃气管线悬吊保护方案

6号线现状管线燃气管线悬吊保护方案_第1页
1/8
6号线现状管线燃气管线悬吊保护方案_第2页
2/8

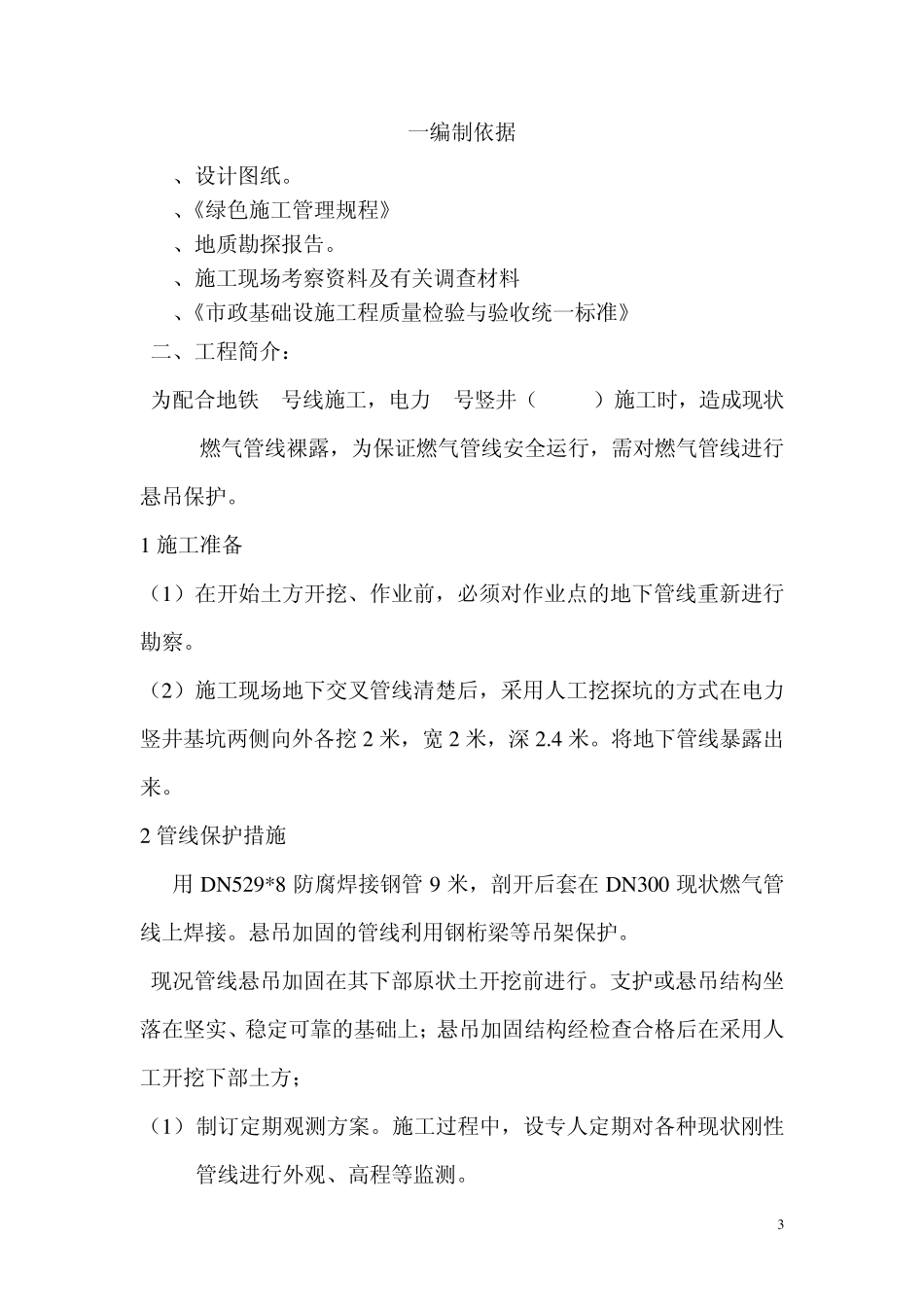

6号线现状管线燃气管线悬吊保护方案_第3页
3/8
1 配合地铁6 号线电力沟2 号井燃气 管线悬吊保护工程 施工方案 编制: 审核: 批准: 北京燃气工程有限公司 2010年 3月 2 目 录 一、编制依据………………………………………………1 二、工程简介………………………………………………1 三、管线保护安全保证措施…………………………… 2 四、管线保护安全应急措施…………………………… 3 五、现场安全管理…………………………………………4 六、管线保护安全预案………………………………………5 3 一编制依据 1、设计图纸。 2、《绿色施工管理规程》DB11/513-2008 3、地质勘探报告。 4、施工现场考察资料及有关调查材料 5、《市政基础设施工程质量检验与验收统一标准》DBJ01-90-2004 二、工程简介: 为配合地铁 6号线施工,电力 2号竖井(6m*6m)施工时,造成现状DN300燃气管线裸露,为保证燃气管线安全运行,需对燃气管线进行悬吊保护。 1 施工准备 (1)在开始土方开挖、作业前,必须对作业点的地下管线重新进行勘察。 (2)施工现场地下交叉管线清楚后,采用人工挖探坑的方式在电力竖井基坑两侧向外各挖 2 米,宽 2 米,深 2.4 米。将地下管线暴露出来。 2 管线保护措施 用 D N 529*8 防腐焊接钢管 9 米,剖开后套在 D N 300 现状燃气管线上焊接。悬吊加固的管线利用钢桁梁等吊架保护。 现况管线悬吊加固在其下部原状土开挖前进行。支护或悬吊结构坐落在坚实、稳定可靠的基础上;悬吊加固结构经检查合格后在采用人工开挖下部土方; (1) 制订定期观测方案。施工过程中,设专人定期对各种现状刚性管线进行外观、高程等监测。 4 (2 ) 现况管线如出现漏气时,报请主管部门修理好后,再进行支吊;对跨越基坑的较长或接口有断裂危险的管线,先采取加固措施,再进行悬吊或支撑; (3 ) 现状管线的悬吊或支撑体系具有严格独立性,不利于其做起重架、脚手架、模板支撑等; (4 ) 施工过程中,对悬吊的管线设立保护区,严禁施工机械靠近、碰撞; (5 ) 悬吊保护管线在土方回填前约产权单位现场验收。基坑土方回填时,首先在悬吊的管线下方砌筑支墩加固,防止管线下沉,然后再拆除悬吊系统,并按要求恢复管线及回填土。 燃气管道悬吊保护示意图140 工字钢直径16圆钢直径16花篮螺栓m 16螺栓8钢板抱箍橡胶垫金属管道3000mm3000mm140 工字钢直径16圆钢直径16花篮螺栓m 16螺栓8钢板抱箍橡胶垫金属管道三、管线保护安...
