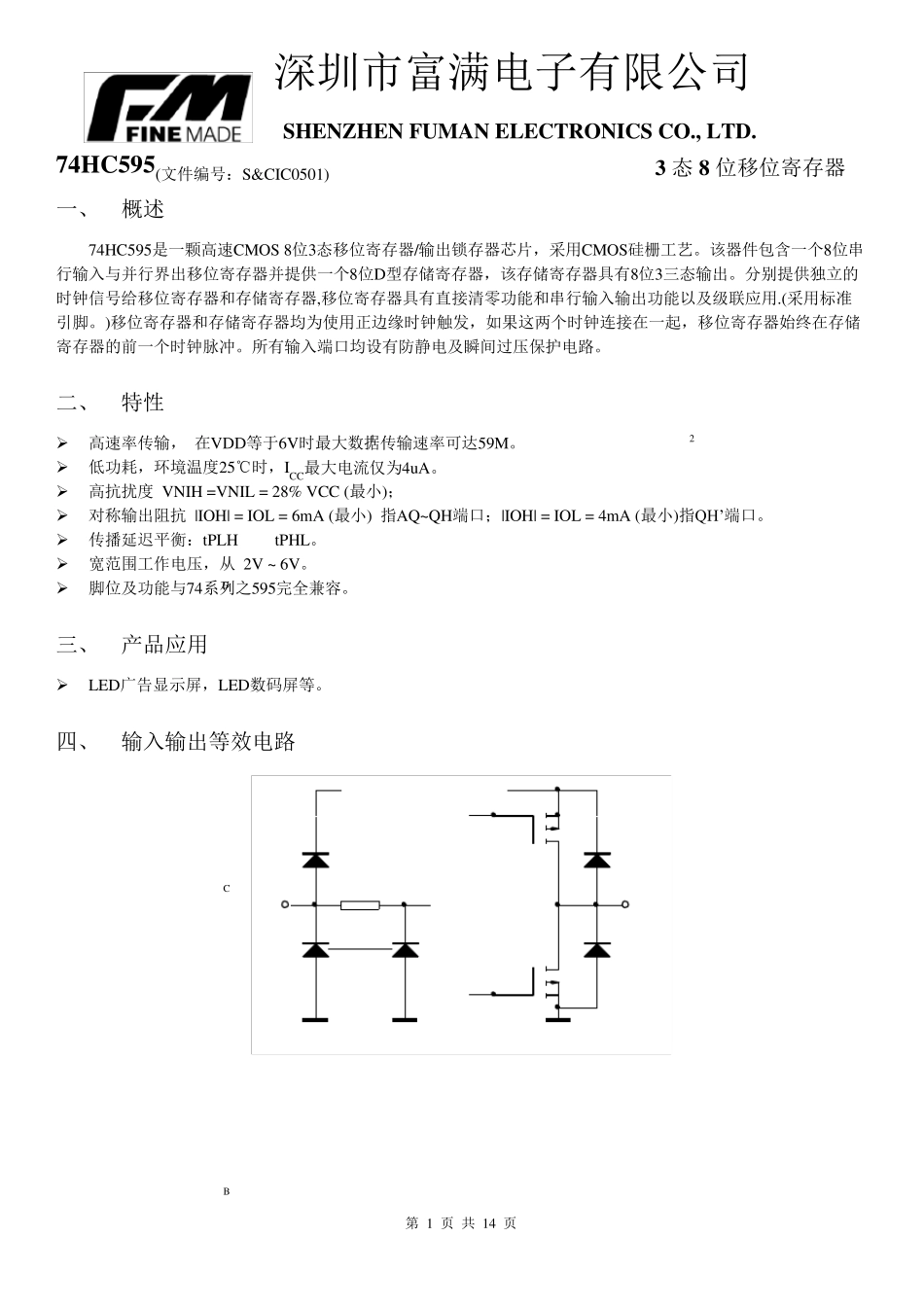

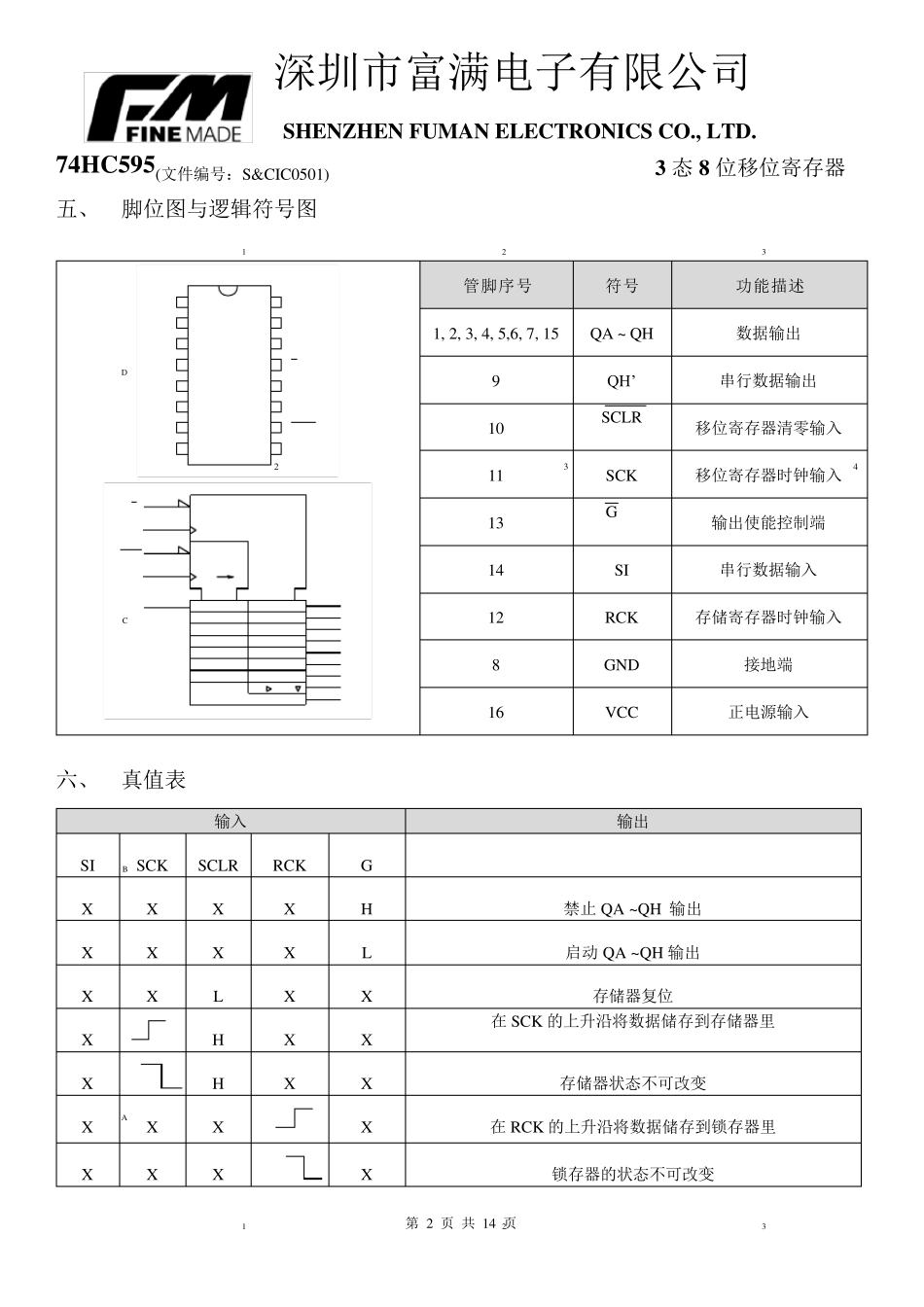

深 圳 市 富 满 电 子 有 限 公 司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 74HC595(文 件 编 号 ： S&CIC0501) 3 态 8 位 移 位 寄 存 器 第 1 页 共 14 页 一 、 概 述 74HC595是 一 颗 高 速 CMOS 8位 3态 移 位 寄 存 器 /输 出 锁 存 器 芯 片 ， 采 用 CMOS硅 栅 工 艺 。 该 器 件 包 含 一 个 8位 串行 输 入 与 并 行 界 出 移 位 寄 存 器 并 提 供 一 个 8位 D型 存 储 寄 存 器 ， 该 存 储 寄 存 器 具 有 8位 3三 态 输 出 。 分 别 提 供 独 立 的时 钟 信 号 给 移 位 寄 存 器 和 存 储 寄 存 器 ,移 位 寄 存 器 具 有 直 接 清 零 功 能 和 串 行 输 入 输 出 功 能 以 及 级 联 应 用 .(采 用 标 准引 脚 。 )移 位 寄 存 器 和 存 储 寄 存 器 均 为 使 用 正 边 缘 时 钟 触 发 ， 如 果 这 两 个 时 钟 连 接 在 一 起 ， 移 位 寄 存 器 始 终 在 存 储寄 存 器 的 前 一 个 时 钟 脉 冲 。 所 有 输 入 端 口 均 设 有 防 静 电 及 瞬 间 过 压 保 护 电 路 。 二 、 特 性 ➢ 高 速 率 传 输 ， 在 VDD等 于 6V时 最 大数据传 输 速 率 可达59M。 ➢ 低功 耗， 环境温度25℃时 ， ICC最 大电 流仅为 4uA。 ➢ 高 抗扰度 VNIH =VNIL = 28% VCC (最 小)； ➢ 对称输 出 阻抗 |IOH| = IOL = 6mA (最 小) 指AQ~ QH端 口 ；|IOH| = IOL = 4mA (最 小)指QH’端 口 。 ➢ 传 播延迟平衡： tPLH tPHL。 ➢ 宽范围工 作电 压 ， 从 2V ~ 6V。 ➢ 脚 位 及 功 能 与 74系 列 之 595完 全 兼 容 。 三 、 产 品 应 用 ➢ LED广 告 显 示 屏 ， LED数码 屏 等 。 四 、 输 入 输 出 等 效 电 路 21DCBVCCINPUTGNDGNDVCCINPUT 深圳市富满电子有限公司 SHENZHEN FUMAN ELECTRONICS CO., LTD. 74HC595(文件编号：S&CIC0501) 3 态8 位移位寄存器 第 2 页 共 14 页 五、 脚位图与逻辑符号图 123321DCBA12345678910111213141516QBQCQDQEQFQGQHGNDVCCQASIGRCKSCKSCLR/QH1D2D32D3(1)(2)(3)(4)(5)(6)(7)(8)(10)(11)(12)(13)E...
