74系列中文资料(非常全)

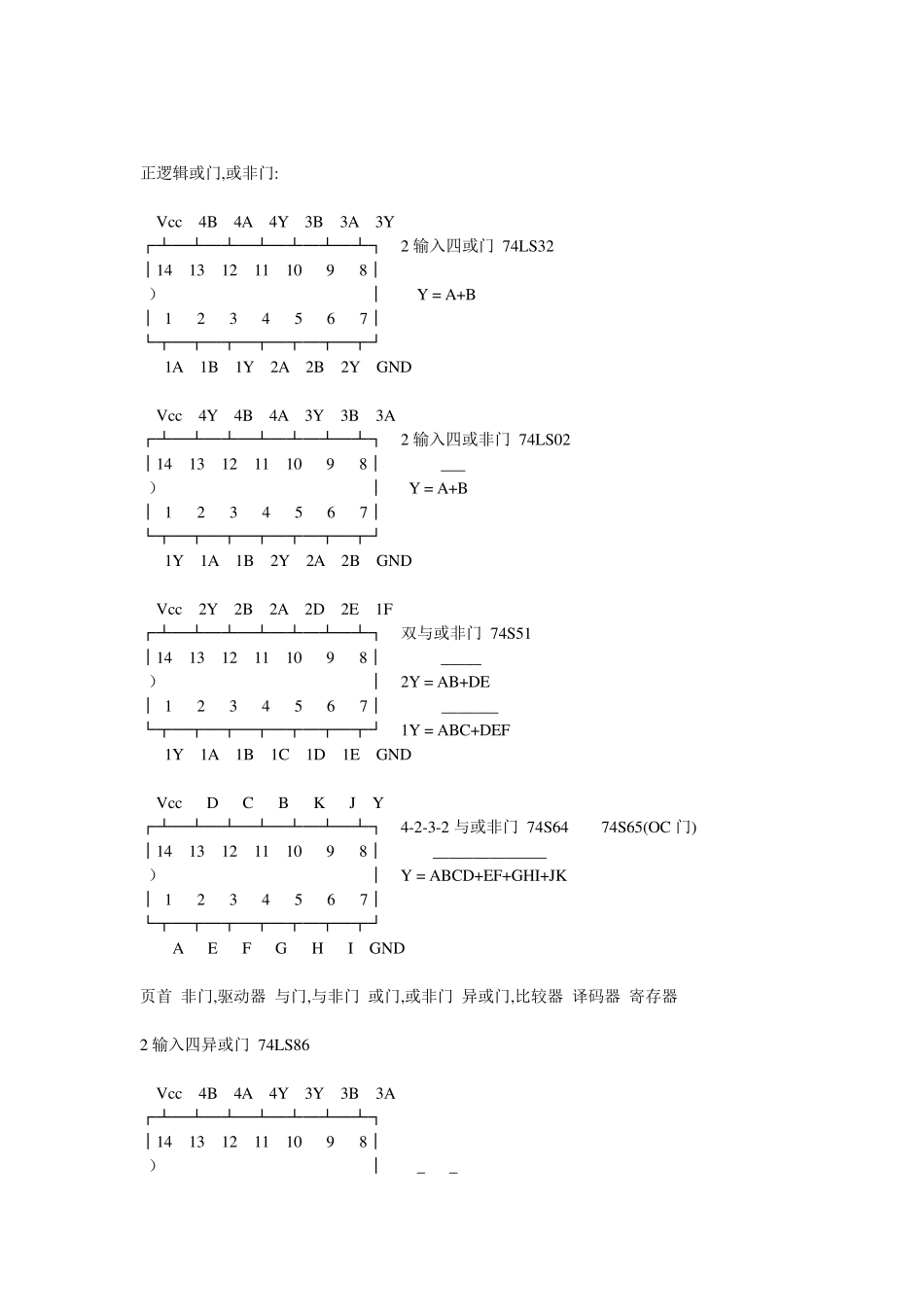

74 系列芯片资料 反相器 驱动器 LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门 与非门 LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门 或非门 与或非门 LS02 LS32 LS51 LS64 LS65 异或门 比较器 LS86 译码器 LS138 LS139 寄存器 LS74 LS175 LS373 反相器: Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04 ┌┴─┴─┴─┴─┴─┴─┴┐ 六非门(OC 门) 74LS05 _ │14 13 12 11 10 9 8│ 六非门(OC 高压输出) 74LS06 Y = A ） │ │ 1 2 3 4 5 6 7│ └┬─┬─┬─┬─┬─┬─┬┘ 1A 1Y 2A 2Y 3A 3Y GND 驱动器: Vcc 6A 6Y 5A 5Y 4A 4Y ┌┴─┴─┴─┴─┴─┴─┴┐ │14 13 12 11 10 9 8│ Y = A ） │ 六驱动器(OC 高压输出) 74LS07 │ 1 2 3 4 5 6 7│ └┬─┬─┬─┬─┬─┬─┬┘ 1A 1Y 2A 2Y 3A 3Y GND Vcc -4C 4A 4Y -3C 3A 3Y ┌┴─┴─┴─┴─┴─┴─┴┐ _ │14 13 12 11 10 9 8│ Y =A+C ） │ 四总线三态门 74LS125 │ 1 2 3 4 5 6 7│ └┬─┬─┬─┬─┬─┬─┬┘ -1C 1A 1Y -2C 2A 2Y GND Vcc -G B1 B2 B3 B4 B8 B6 B7 B8 ┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8 位总线驱动器 74LS245 │20 19 18 17 16 15 14 13 12 11│ ） │ DIR=1 A=>B │ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A └┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘ DIR A1 A2 A3 A4 A5 A6 A7 A8 GND 正逻辑与门,与非门: Vcc 4B 4A 4Y 3B 3A 3Y ┌┴─┴─┴─┴─┴─┴─┴┐ │14 13 12 11 10 9 8│ Y = AB ） │ 2 输入四正与门 74LS08 │ 1 2 3 4 5 6 7│ └┬─┬─┬─┬─┬─┬─┬┘ 1A 1B 1Y 2A 2B 2Y GND Vcc 4B 4A 4Y 3B 3A 3Y ┌┴─┴─┴─┴─┴─┴─┴┐ __ │14 13 12 11 10 9 8│ Y = AB ） │ 2 输入四正与非门 74LS00 │ 1 2 3 4 5 6 7│ └┬─┬─┬─┬─┬─┬─┬┘ 1A 1B 1Y 2A 2B 2Y GND Vcc 1C 1Y 3C 3B 3A 3Y ┌┴─┴─┴─┴─┴─┴─┴┐ ___ │14 13 12 11 10 9 8│ Y = ABC ） │ 3 输入三正与非门 74LS10 │ 1 2 3 4 5 6 7│ └┬─┬─┬─┬─┬─┬...
