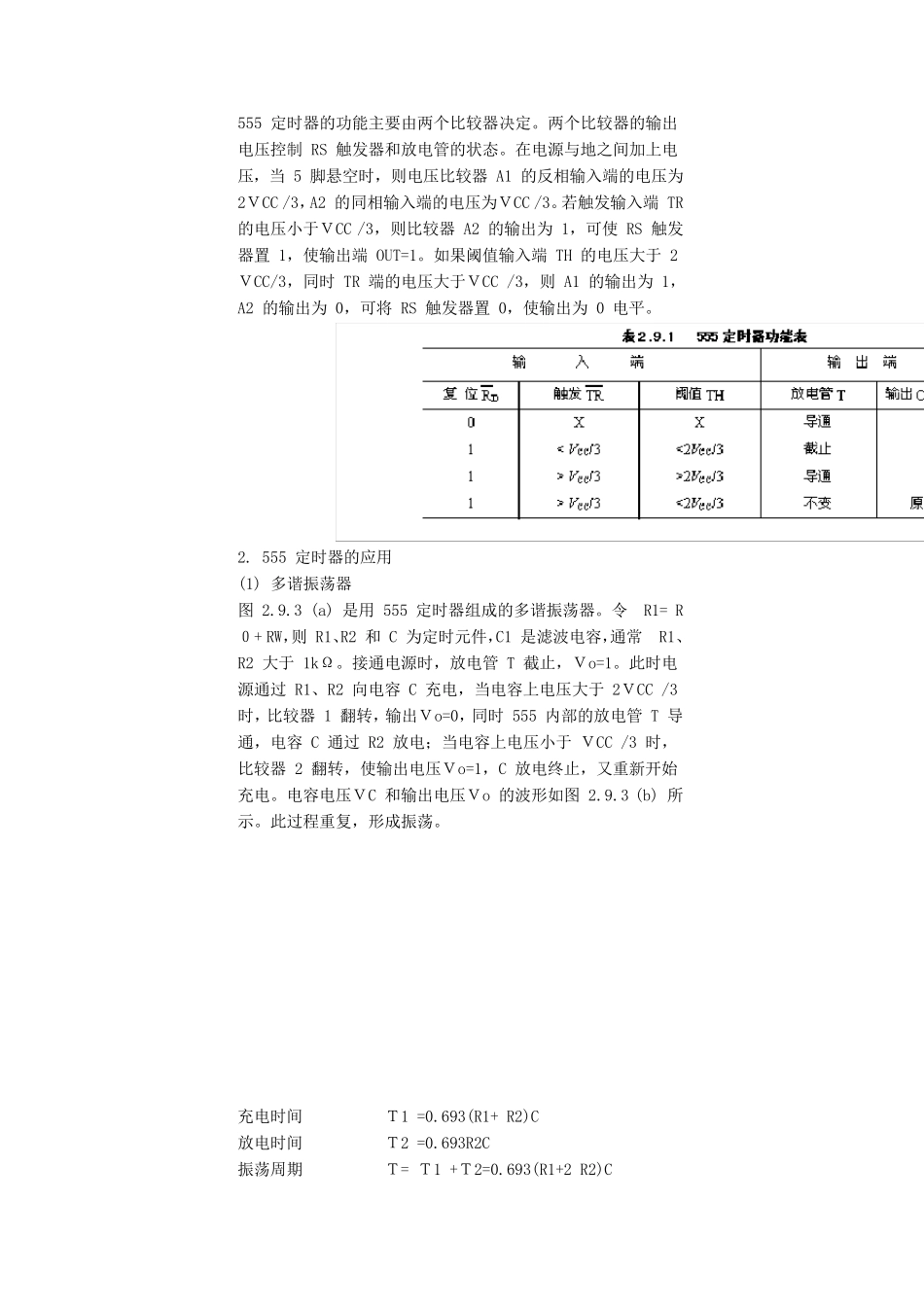

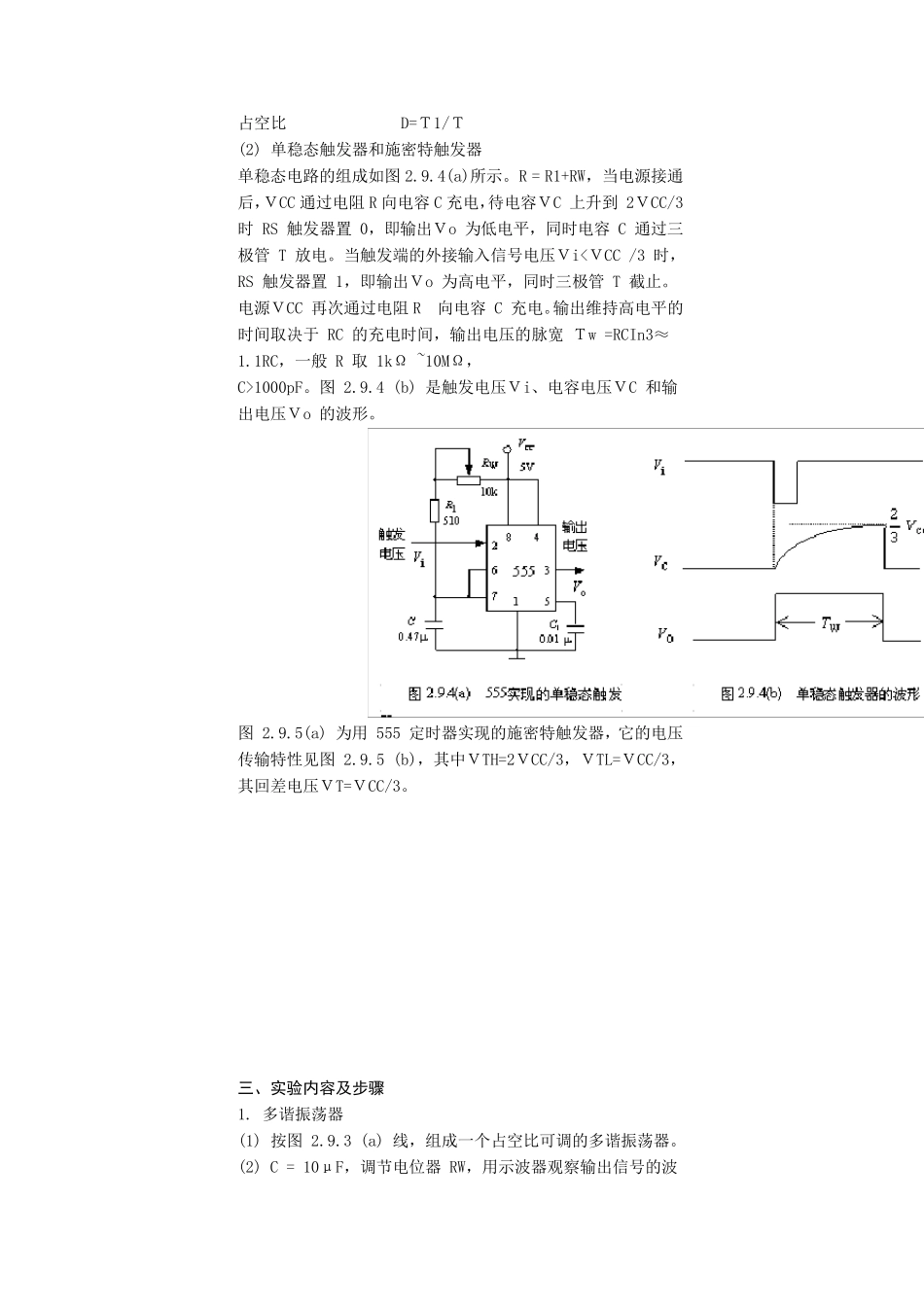

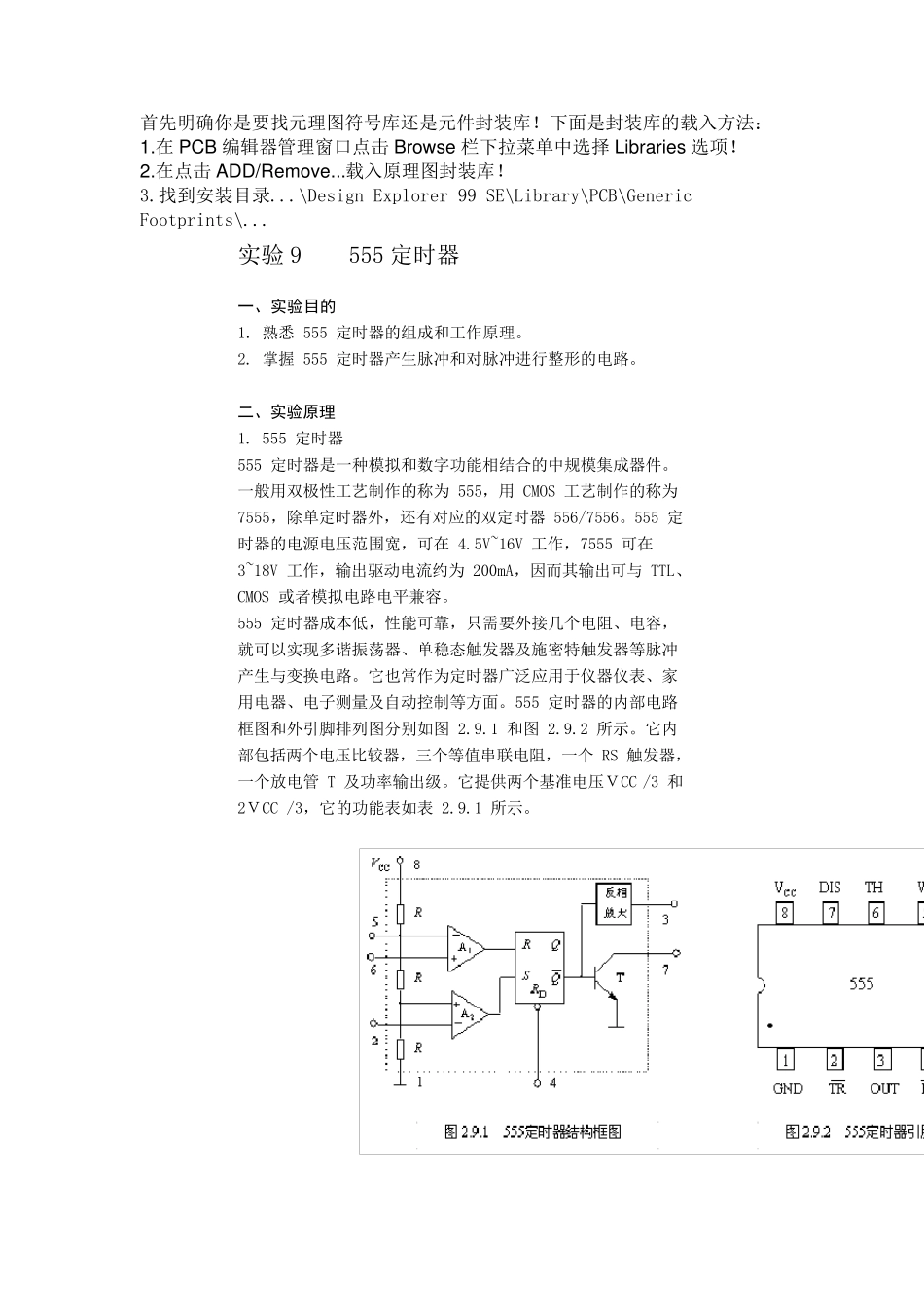

首先明确你是要找元理图符号库还是元件封装库！下面是封装库的载入方法： 1.在PCB 编辑器管理窗口点击Brow se 栏下拉菜单中选择Libraries 选项！ 2.在点击ADD/Remove...载入原理图封装库！ 3.找到安装目录...\Design Explorer 99 SE\Library\PCB\Generic Footprints\... 实验9 555 定时器 一、实验目的 1. 熟悉 555 定时器的组成和工作原理。 2. 掌握 555 定时器产生脉冲和对脉冲进行整形的电路。 二、实验原理 1. 555 定时器 555 定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为 555，用 CMOS 工艺制作的称为 7555，除单定时器外，还有对应的双定时器 556/7556。555 定时器的电源电压范围宽，可在 4.5V~16V 工作，7555 可在 3~18V 工作，输出驱动电流约为 200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。 555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测 量 及自 动控 制等方面。555 定时器的内 部 电路框 图和外引 脚 排 列 图分 别 如 图 2.9.1 和图 2.9.2 所 示 。它内部 包 括 两 个电压比 较 器，三 个等值 串 联 电阻，一个 RS 触发器，一个放 电管 T 及功率 输出级 。它提 供 两 个基 准 电压Ｖ CC /3 和 2Ｖ CC /3，它的功能表如 表 2.9.1 所 示 。 555 定时器的功能主要由两个比较器决定。两个比较器的输出电压控制 RS 触发器和放电管的状态。在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 A1 的反相输入端的电压为 2ＶCC /3，A2 的同相输入端的电压为ＶCC /3。若触发输入端 TR 的电压小于ＶCC /3，则比较器 A2 的输出为 1，可使 RS 触发器置 1，使输出端 OUT=1。如果阈值输入端 TH 的电压大于 2ＶCC/3，同时 TR 端的电压大于ＶCC /3，则 A1 的输出为 1，A2 的输出为 0，可将 RS 触发器置 0，使输出为 0 电平。 2. 555 定时器的应用 (1) 多谐振荡器 图 2.9.3 (a) 是用 555 定时器组成的多谐振荡器。令 R1= R０+ RW，则 R1、R2 和 C 为定时元件，C1 是滤波电容，通常 R1、R2 大于 1kΩ。接通电源时，放电管 T 截止，Ｖo=1。此时电源通过 R1、R2 向电容 C 充电，当电容...
