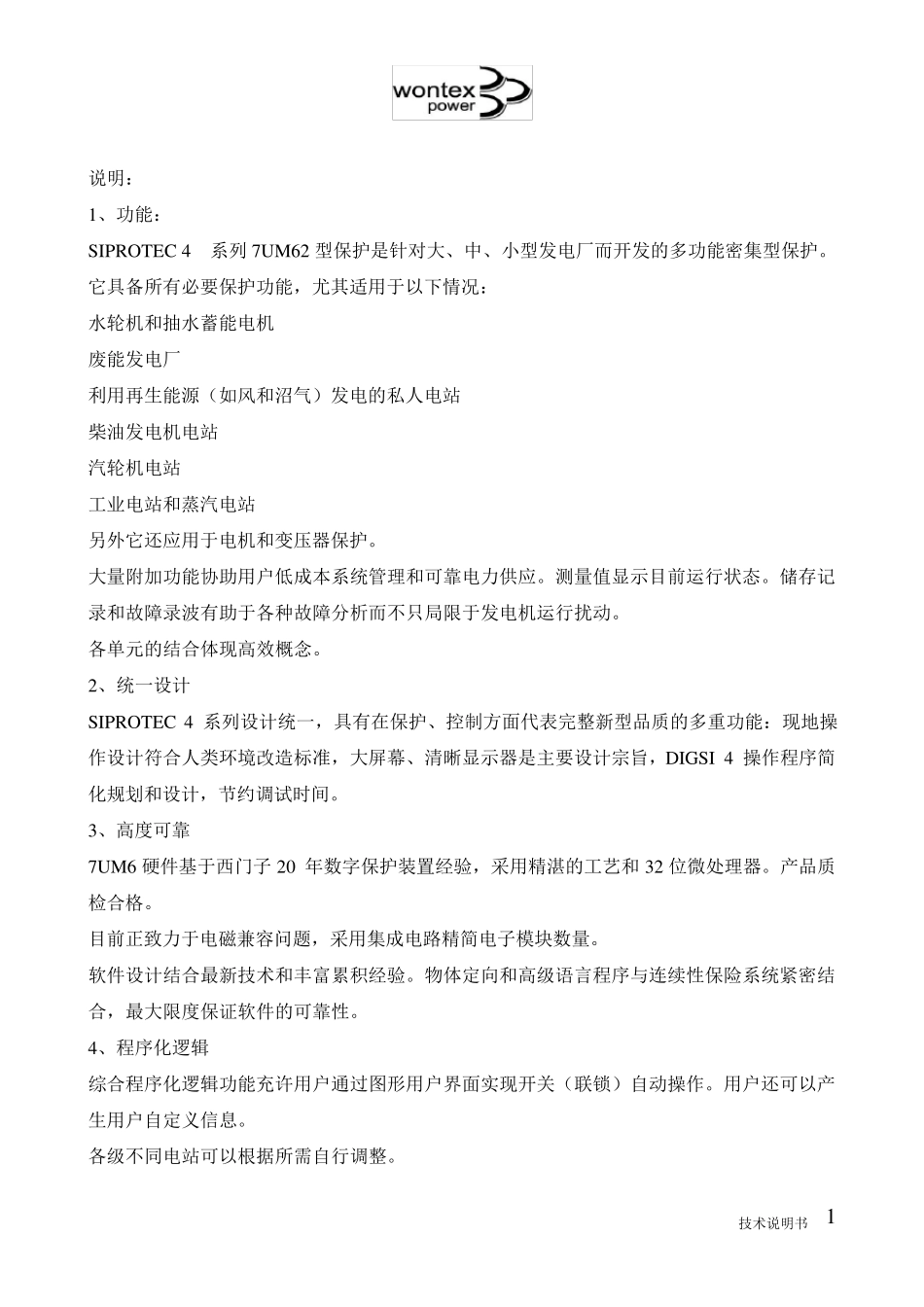

技术说明书 1 说明： 1、功能： SIPROTEC 4 系列 7UM62 型保护是针对大、中、小型发电厂而开发的多功能密集型保护。它具备所有必要保护功能，尤其适用于以下情况： 水轮机和抽水蓄能电机 废能发电厂 利用再生能源（如风和沼气）发电的私人电站 柴油发电机电站 汽轮机电站 工业电站和蒸汽电站 另外它还应用于电机和变压器保护。 大量附加功能协助用户低成本系统管理和可靠电力供应。测量值显示目前运行状态。储存记录和故障录波有助于各种故障分析而不只局限于发电机运行扰动。 各单元的结合体现高效概念。 2、统一设计 SIPROTEC 4 系列设计统一，具有在保护、控制方面代表完整新型品质的多重功能：现地操作设计符合人类环境改造标准，大屏幕、清晰显示器是主要设计宗旨，DIGSI 4 操作程序简化规划和设计，节约调试时间。 3、高度可靠 7UM6 硬件基于西门子 20 年数字保护装置经验，采用精湛的工艺和 32 位微处理器。产品质检合格。 目前正致力于电磁兼容问题，采用集成电路精简电子模块数量。 软件设计结合最新技术和丰富累积经验。物体定向和高级语言程序与连续性保险系统紧密结合，最大限度保证软件的可靠性。 4、程序化逻辑 综合程序化逻辑功能充许用户通过图形用户界面实现开关（联锁）自动操作。用户还可以产生用户自定义信息。 各级不同电站可以根据所需自行调整。 技术说明书 2 5、保护功能 多数保护功能是电力装置可靠保护不可或缺的功能。它们的性能和组合取决于多种因素，例如机器型号、运行模式、电厂结构、实用需求、经验和基本原理。 这就决定了应用数字技术领先世界潮流的多功能的必要性。 为了满足不同要求，保护组合可升级（见表一）。所有保护已划分为五个部分以方便选择。 5、发电机基本保护 集中应用在需要差动保护的中、小型发电机上，也可以作为后备保护或进一步应用于同步电机。 6、发电机标准保护 对于并网的中型发电机（10 至 100MVA），SIPROTEC 4 系列 7UM62 型保护能提供所需全部保护。除了误励磁保护，它还能作为变压器以及电力系统强大的后备保护。7UM62 保护范围可以达到二段范围。 7、发电机全部保护 所有保护功能全部可用而且主要应用在大型单元（100MVA 以上）。它不仅具备发电机所有必需保护功能，而且还可以作为电力系统内的变压器的后备保护。带启动转换器的发电机自启动过程保护等附加功能亦包括在内。 它可用于第二段保护，不需要的保护功能可以不...
