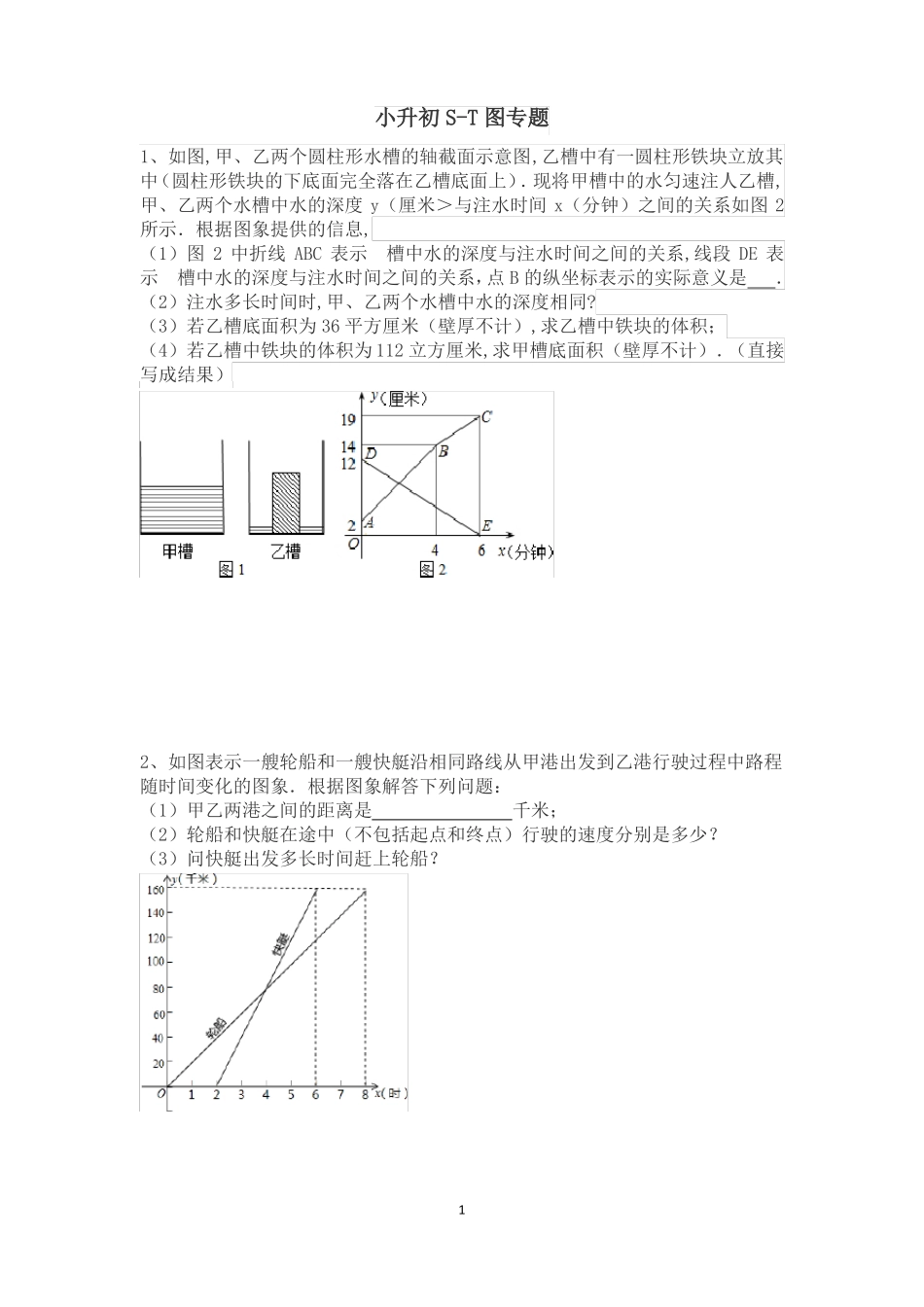

小升初 S-T 图专题1、如图,甲、乙两个圆柱形水槽的轴截面示意图,乙槽中有一圆柱形铁块立放其中（圆柱形铁块的下底面完全落在乙槽底面上）．现将甲槽中的水匀速注人乙槽,甲、乙两个水槽中水的深度 y（厘米＞与注水时间 x（分钟）之间的关系如图 2所示．根据图象提供的信息,（1）图 2 中折线 ABC 表示槽中水的深度与注水时间之间的关系,线段 DE 表示槽中水的深度与注水时间之间的关系，点 B 的纵坐标表示的实际意义是．（2）注水多长时间时,甲、乙两个水槽中水的深度相同?（3）若乙槽底面积为 36 平方厘米（壁厚不计）,求乙槽中铁块的体积；（4）若乙槽中铁块的体积为 112 立方厘米,求甲槽底面积（壁厚不计）．（直接写成结果）2、如图表示一艘轮船和一艘快艇沿相同路线从甲港出发到乙港行驶过程中路程随时间变化的图象．根据图象解答下列问题：（1）甲乙两港之间的距离是千米；（2）轮船和快艇在途中（不包括起点和终点）行驶的速度分别是多少？（3）问快艇出发多长时间赶上轮船？13、知动点 P 以每秒 2cm 的速度沿图甲的边框按从 B→C→D→E→F→A 的路径移动，相应的△ABP 的面积 S 与时间 t 之间的关系如图乙中的图象表示．若 AB=6cm，试回答下列问题：（1）图甲中的 BC 长是多少？（2）图乙中的 a 是多少？（3）图甲中的图形面积的多少？（4）图乙中的 b 是多少？4、黄岩岛是我国南沙群岛的一个小岛，渔产丰富.一天某渔船离开港口前往该海域捕鱼.捕捞一段时间后，发现一外国舰艇进入我国水域向黄岩岛驶来，渔船向渔政部门报告，并立即返航.渔政船接到报告后，立即从该港口出发赶往黄岩岛.渔政船及渔船与港口的距离 s 和渔船离开港口的时间 t 之间的关系如图所示.（假设渔船与渔政船沿同一航线航行）(1)求渔政船从港口出发赶往黄岩岛的速度；(2)求渔船和渔政船相遇时，两船与黄岩岛的距离；(3)在渔政船驶往黄岩岛的过程中，求渔船从港口出发经过多长时间与渔政船相距 30 海里？25、某加工厂为赶制一批零件，通过提高加工费标准的方式调动工人积极性．工人每天加工零件获得的加工费 y（元）与加工个数 x（个）之间的图象为折线OA-AB-BC，如图所示．小王两天一共加工了 60 个零件，共得到加工费 220 元．在这两天中，小王第一天加工的零件不足20 个，求小王第一天加工零件的个数．6、下面折线图是教育专线公交车从 A 站过 B 站到 C 站以及返同时的路程与时间的关系。去时在 B 站停车，而...
