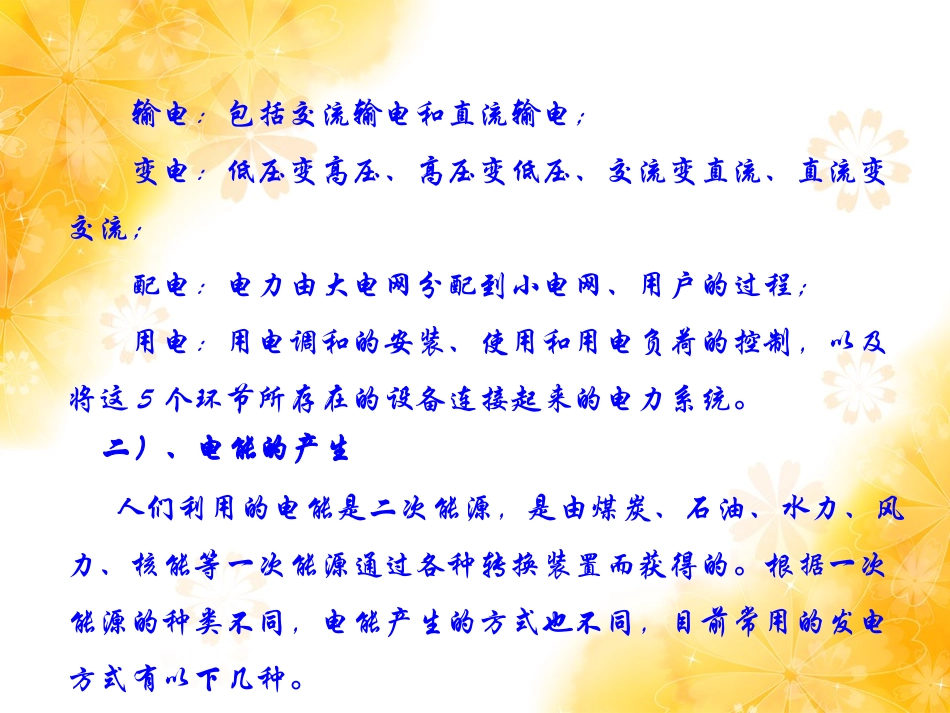

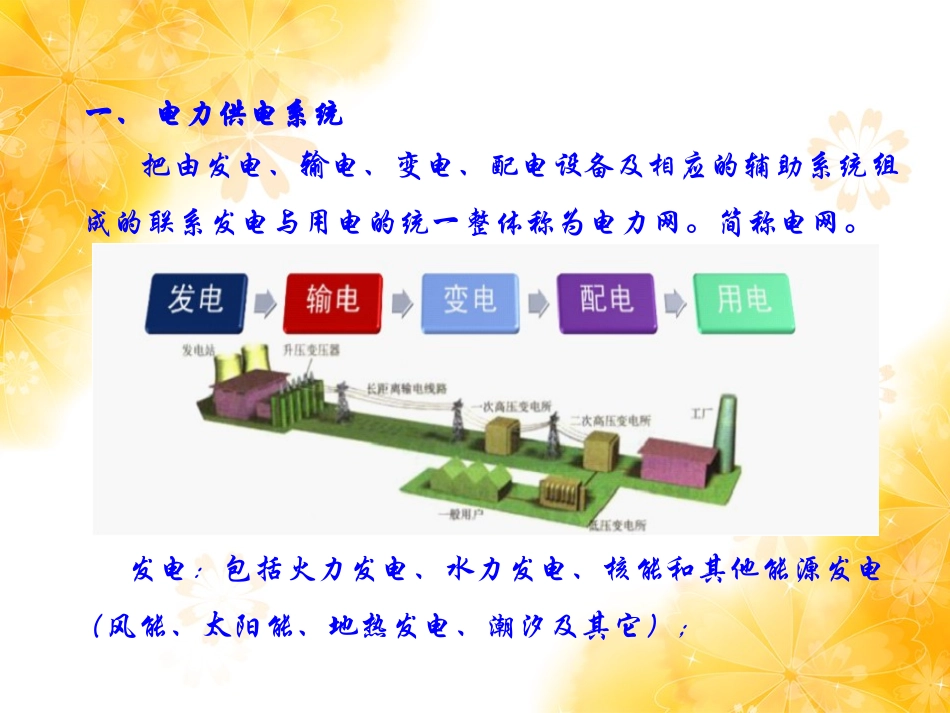

初级电工培训二Ｏ一八年六月二十日一、电力供电系统把由发电、输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。简称电网。发电：包括火力发电、水力发电、核能和其他能源发电（风能、太阳能、地热发电、潮汐及其它）；输电：包括交流输电和直流输电；变电：低压变高压、高压变低压、交流变直流、直流变交流；配电：电力由大电网分配到小电网、用户的过程；用电：用电调和的安装、使用和用电负荷的控制，以及将这５个环节所存在的设备连接起来的电力系统。二）、电能的产生组成人们利用的电能是二次能源，是由煤炭、石油、水力、风力、核能等一次能源通过各种转换装置而获得的。根据一次能源的种类不同，电能产生的方式也不同，目前常用的发电方式有以下几种。1.火力发电火力发电如图所示。我国以火力发电为主，它是利用煤炭、石油、天然气燃烧后发出的热量来加热水，变成高温、高压蒸汽，再用蒸汽推动汽轮机旋转并带动三相交流同步发电机发电。火力发电示意图煤粉在锅炉里燃烧，将水加热成蒸汽，将原煤的化学能转换成蒸汽的热能锅炉来的蒸汽冲动汽轮机旋转，将蒸汽的热能转换为机械能输出汽轮机带动发电机旋转，通过电磁感应将汽轮机的机械能转换成电能原煤锅炉汽轮机发电机能耗高、污染严重的不符合国家环保要求的小电厂拆除2.核能发电站核能发电是利用核反应堆中核裂变所释放出的热能进行发电的方式。它与火力发电极其相似。只是以核反应堆及蒸汽发生器来代替火力发电的锅炉，以核裂变能代替矿物燃料的化学能。除沸水堆外，其他类型的动力堆都是一回路的冷却剂通过堆心加热，在蒸汽发生器中将热量传给二回路或三回路的水，然后形成蒸汽推动汽轮发电机。沸水堆则是一回路的冷却剂通过堆心加热变成70个大气压左右的饱和蒸汽，经汽水分离并干燥后直接推动汽轮发电机。如图所示为核能站结构示意图。核电站结构示意图3.水力发电站水力发电系利用河流、湖泊等位于高处具有势能的水流至低处，将其中所含势能转换成水轮机之动能，再借水轮机为原动力，推动发电机产生电能。利用水力(具有水头)推动水力机械(水轮机)转动，将水能转变为机械能，如果在水轮机上接上另一种机械(发电机)随着水轮机转动便可发出电来，这时机械能又转变为电能。水力发电在某种意义上讲是水的位能转变成机械能，再转变成电能的过程。按照集中落差的方式分类，水电站分为引水式、堤坝式和混合式三类。4.风力发电风力发电是指把风的动能转为电能。风是一种没有公害的能源，利用风力发电非常环保，且能够产生的电能非常巨大，风力发电是指把风的动能转为电能。5.太阳能发电太阳能的能源是来自地球外部天体的能源（主要是太阳能），是太阳中的氢原子核在超高温时聚变释放的巨大能量，人类所需能量的绝大部分都直接或间接地来自太阳。太阳能光发电是指无需通过热过程直接将光能转变为电能的发电方式。它包括光伏发电、光化学发电、光感应发电和光生物发电。光伏发电系统主要由太阳能电池、蓄电池、控制器和逆变器组成，其中太阳能电池是光伏发电系统的关键部分，太阳能电池板的质量和成本将直接决定整个系统的质量和成本。二、安全用电知识一）、电工的使命、职责⑴.通过掌握安全用电知识和技能，确保设备和电气线路的正常工作；⑵.坚持预防为主、维护为辅的原则来降低电气线路和电器设备故障率；⑶.进行改善性的维护工作，即针对电气线路和电器设备的重要故障部位，采取根治的办法进行必要的改进。1.电工的使命2、电工的职责从事电器设备和电气系统线路及器件的安装、调试、维护、修理工作。3、电工职业技能等级二）、有关人体触电的知识1.触电的种类⑴.人体触电种类①.电击:指电流通过人体时所造成的内伤.后果:肌肉抽搐,内部组织损伤,造成发热,发麻,神经麻痹等.严重时将引起昏迷,窒息,甚至心脏停跳,血液循环中止等而死亡.②.电伤:在电流的热效应,化学效应,机械效应以及电流本身作用下造成的人体外伤。主要是指电弧烧伤、熔化金属溅出烫伤等。灼伤:由电流热效应引起,(主要是电弧灼伤),造成皮肤红肿,烧焦或皮下组织损伤。烙伤:由电流热效应或力效应引起,是皮肤被电气发热部分烫伤或由...
