醇酸树脂培训资料VIP免费

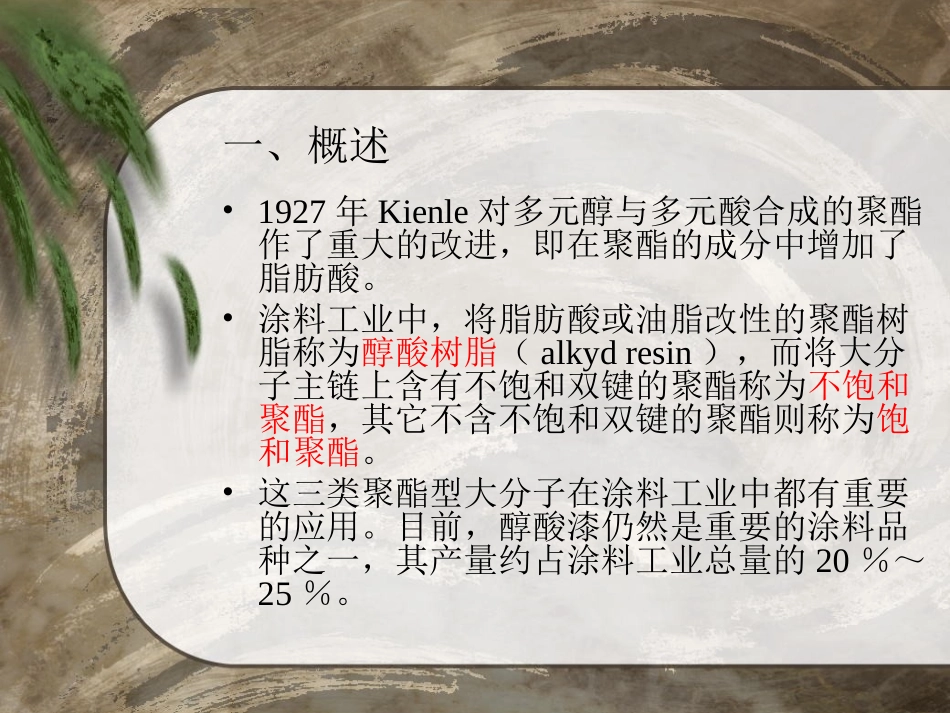

醇酸树脂郑磊一、概述•1927年Kienle对多元醇与多元酸合成的聚酯作了重大的改进，即在聚酯的成分中增加了脂肪酸。•涂料工业中，将脂肪酸或油脂改性的聚酯树脂称为醇酸树脂（alkydresin），而将大分子主链上含有不饱和双键的聚酯称为不饱和聚酯，其它不含不饱和双键的聚酯则称为饱和聚酯。•这三类聚酯型大分子在涂料工业中都有重要的应用。目前，醇酸漆仍然是重要的涂料品种之一，其产量约占涂料工业总量的20％～25％。二、醇酸树脂所用原材料•多元醇---伯醇＞仲醇＞叔醇•有机酸与多元酸•油类（甘油三脂肪酸酯）三、与醇酸树脂制造有关的主要化学反应•酯化反应•醇解反应•酸解反应---酸解法只有在用间苯二甲酸制醇酸树脂时使用。•酯交换反应•醚化反应•不饱和脂肪酸的加成反应---桐油＞亚麻油＞豆油，氧可以引发强烈的氧化聚合，生产中通常用惰性气体保护。•缩聚反应缩聚反应•官能团与官能度•缩聚反应的分类---线型/体型•缩聚程度与聚合度的关系•官能团是决定化合物化学特性的原子或原子团。•官能度是在特定的反应条件下单体中具有反应能力的活性点的个数。•反应程度P=参加反应的官能团数/初始的官能团数=(N0-N)/N0•凝胶点Pc•平均官能度f醇酸树脂是由多种多官能团的酸、醇和脂肪酸经缩聚反应制成的一个以线型聚酯为主链，不饱和脂肪酸基、预留的羟基或羧基都安置在支链、侧链上的分子量不太高的聚合物。醇酸树脂的漆膜固化是通过侧链的不饱和脂肪酸的氧化聚合或预留羟基与其他合成树脂的缩合完成的。四、醇酸树脂•醇酸树脂的分类油度长油度中油度短油度改性脂肪酸的性质干性油醇酸树脂半干性油醇酸树脂不干性油醇酸树脂油含量对醇酸树脂性能影响很大，以油长（油度）表示，定义如下油长=油重量/树脂重量×100%=油重量/（原料重量—生成水量）×100%分类短油度中油度长油度油度/%33～4344～4848～5354～5960～74苯酐含量/%50～3838～3636～3333～3030～20脂肪酸含量/%30～3940～4546～5051～5556～70分类短油度中油度长油度常用溶剂甲苯、二甲苯二甲苯200#溶剂汽油松香水200#溶剂汽油松香水200#溶剂汽油松香水不挥发分/%45～505050～606060～70干燥方式烘干烘干和气干强制干燥、气干气干气干施工方式喷涂或浸涂喷或浸涂喷、浸、刷浸、刷或辊涂辊涂或刷涂类别特性应用长油度颜料分散性优、具光泽、耐久性白色，色用调和漆中油度速干、屈曲性、耐久性、颜料分散性白色，色用喷磁漆短油度颜料分散性、光泽保持性、具硬度、耐摩擦性烤漆、喷漆用、酸固化，PU例题：某醇酸树脂的配方如下：亚麻仁油：100.00g；氢氧化锂（酯交换催化剂）：0.400g；甘油（98％）：43.00g；苯酐（99.5％）：74.50g（其升华损耗约2％）。计算所合成树脂的油度。解：甘油的相对分子质量为92，固其投料的物质的量为：43×98％/92=0.458(mol)含羟基的物质的量为：3×0.458＝1.374(mol)苯酐的相对分子质量为148，因为损耗2％，故其参加反应的物质的量为：74.50×99.5％×（1－2％）/148=0.491(mol)其官能度为2，故其可反应官能团数为：2×0.491＝0.982(mol)因此，体系中羟基过量，苯酐（即其醇解后生成的羧基）全部反应生成水量为：0.491×18＝8.835g生成树脂质量为：100.0＋43.00×98％＋74.5×（1－2％）－8.835＝205.945（g）所以油度＝100/205.945=49%引入油长（OL）对醇酸树脂配方有如下的意义：表示醇酸树脂中弱极性结构的含量。因为长链脂肪酸相对于聚酯结构极性较弱，弱极性结构的含量，直接影响醇酸树脂的可溶性。同时，油度对光泽、刷涂性、流平性等施工性能亦有影响，弱极性结构含量高，光泽高、刷涂性、流平性好；表示醇酸树脂中柔性成分的含量。因为长链脂肪酸残基是柔性链段,而苯酐聚酯是刚性链段,所以,OL也就反映了树脂的玻璃化温度（Tg）,或常说的“软硬程度”，油度长时硬度较低，保光、保色性较差。•醇酸树脂配方的计算酸值说明反应进行的程度；粘度说明形成的分子量的大小。计算的关键点：K、RK=m0/eAR=eB/eA设计配方时有三个条件必须确定：1、用什么油、油度是多少；2、K值是多少；3、多元醇过量多少。•计算步骤（1）根据油度要求选择多元醇过量百分数，确定多元醇用量。...
