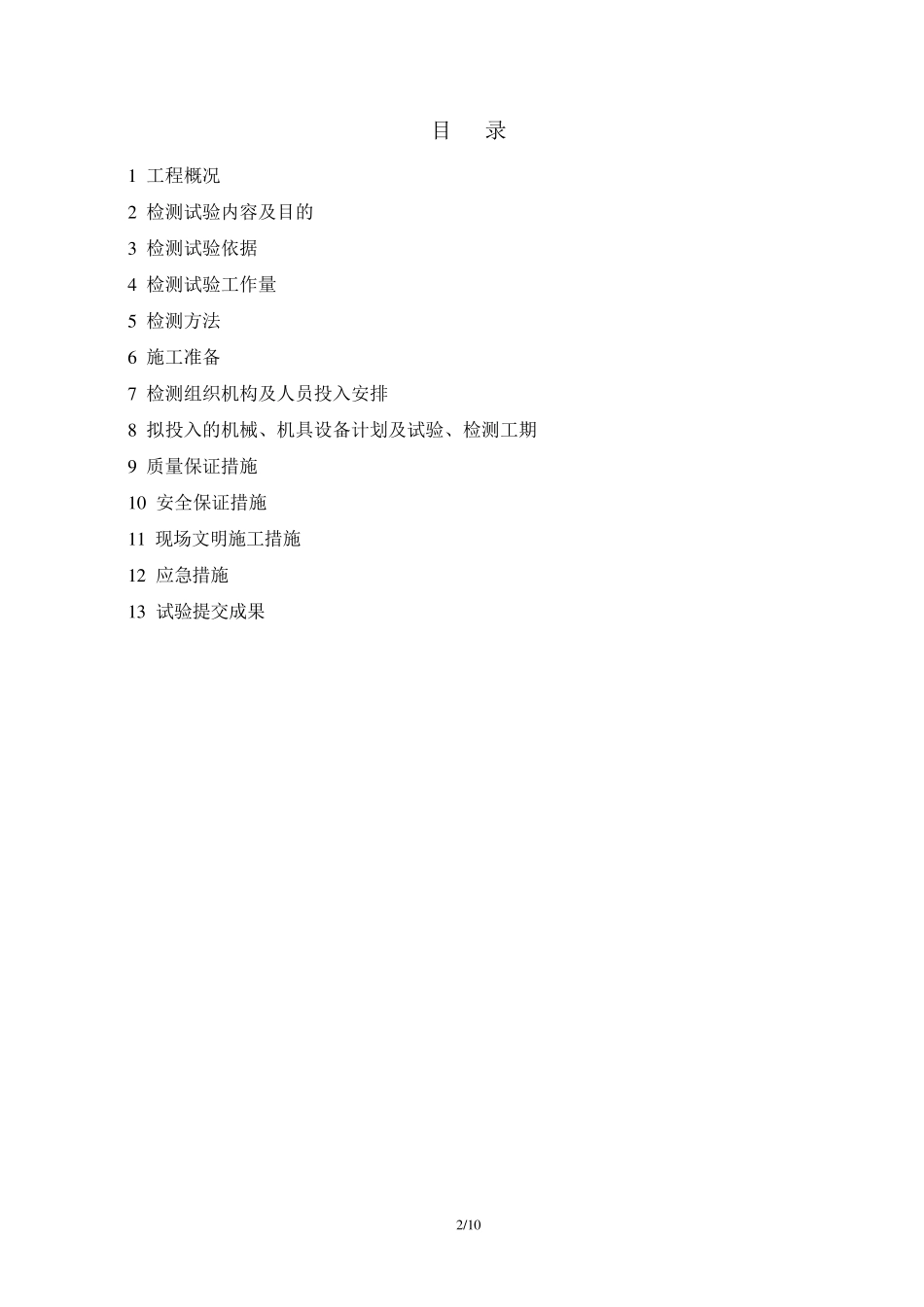

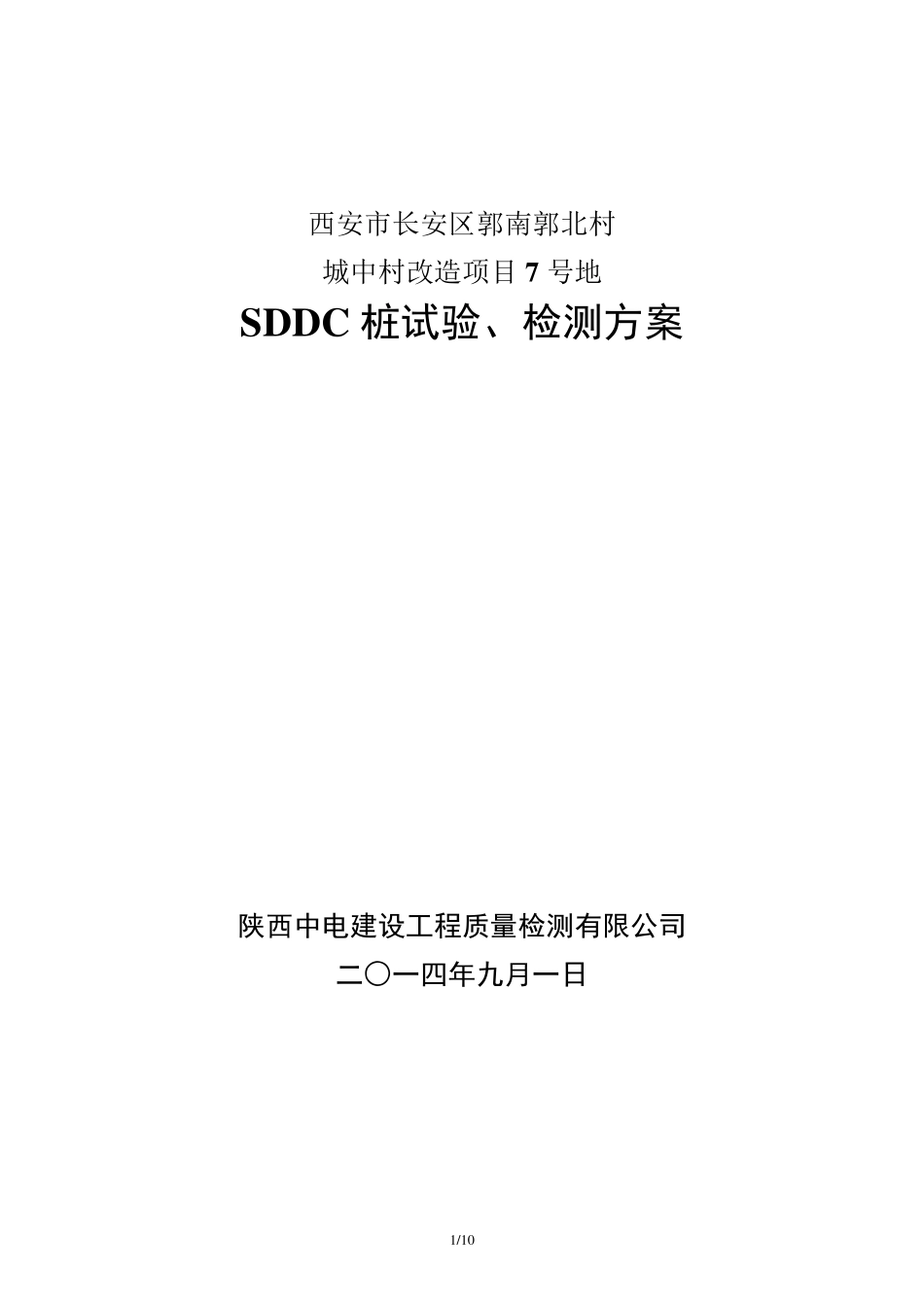

1 /1 0 西安市长安区郭南郭北村 城中村改造项目 7 号地 SDDC 桩试验、检测方案 陕西中电建设工程质量检测有限公司 二○一四年九月一日 2 /1 0 目 录 1 工程概况 2 检测试验内容及目的 3 检测试验依据 4 检测试验工作量 5 检测方法 6 施工准备 7 检测组织机构及人员投入安排 8 拟投入的机械、机具设备计划及试验、检测工期 9 质量保证措施 1 0 安全保证措施 1 1 现场文明施工措施 1 2 应急措施 1 3 试验提交成果 3/10 1 工程概况 本工程采用SDDC 桩进行地基处理以消除地基的湿陷性,提高地基土的承载力。 SDDC 桩设计参数为:采用直径为1.5m 的圆形锤冲击成孔,后用重锤分层夯实填料(塔楼填料为素土,裙房及车库填料为素土、渣土加灰土)成桩,成桩直径1.80m,等边三角形布桩,桩距 2.500m,排距 2.165m;要求桩体压实系数不小于 0.97,桩间土平均挤密系数不小于 0.93,裙房及车库复合地基的承载力特征值不小于 350kPa。 各建筑物桩长及桩数详见表 1。 表 1 设计参数表 建筑物名称 地基处理形式 桩长 桩数 1~13#楼裙房、车库及幼儿园 SDDC 素土、渣土加灰土桩 6.0m 8482 根 1~9#、11~13#楼 预处理SDDC 素土桩 6.0m 2143 根 2 检测试验内容及目的 2.1 单桩复合地基载荷试验:检验 SDDC 桩复合地基承载力特征值是否满足设计要求。 2.2 探井取样及土工试验:检验 SDDC 素土桩体压实系数及桩间土平均挤密系数是否满足要求;桩间土及桩间土以下 2.0m 范围的湿陷性是否消除。 2.3 重型动力触探试验,检验桩身上部2m 渣土的密实度。 3 检测试验依据 3.1《建筑地基处理技术规范》(JGJ79-2012); 3.2《建筑地基基础设计规范》(GB50007-2011); 3.3《湿陷性黄土地区建筑规范》(GB50025-2004); 3.4《土工试验方法标准》(GB/T50123-1999); 3.5《岩土工程勘察规范》(2009 年修订版); 3.6《建筑基桩检测技术规范》(JGJ106-2003); 3.7《陕西省建设工程人工地基工程质 量 检测技术规程》(试行)[陕建监 总 发(2003)056 号 ]。 4 试验检测工作 量 4/10 建筑物名称 单桩复合地基载荷试验(点) 探井(个) 动力触探试验(点) 试桩 工程桩 试桩 工程桩 试桩 工程桩 1~13#楼裙房、车库及幼儿园 15 37 15 43 45 128 1~9#、11~13#楼 --- ---- 36 40 --- --- 合计 52 134 173 说明:单桩复合地基载...
