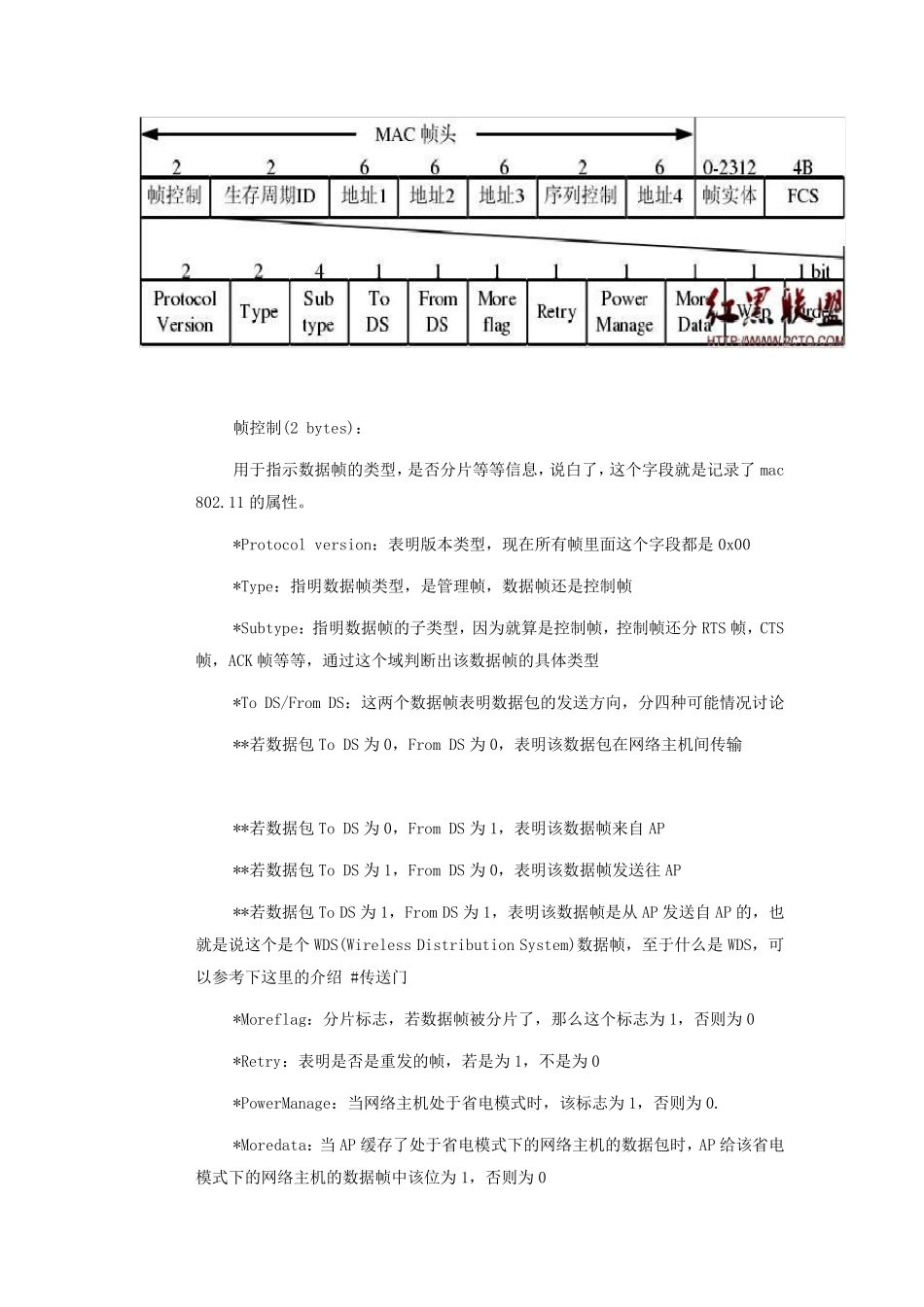

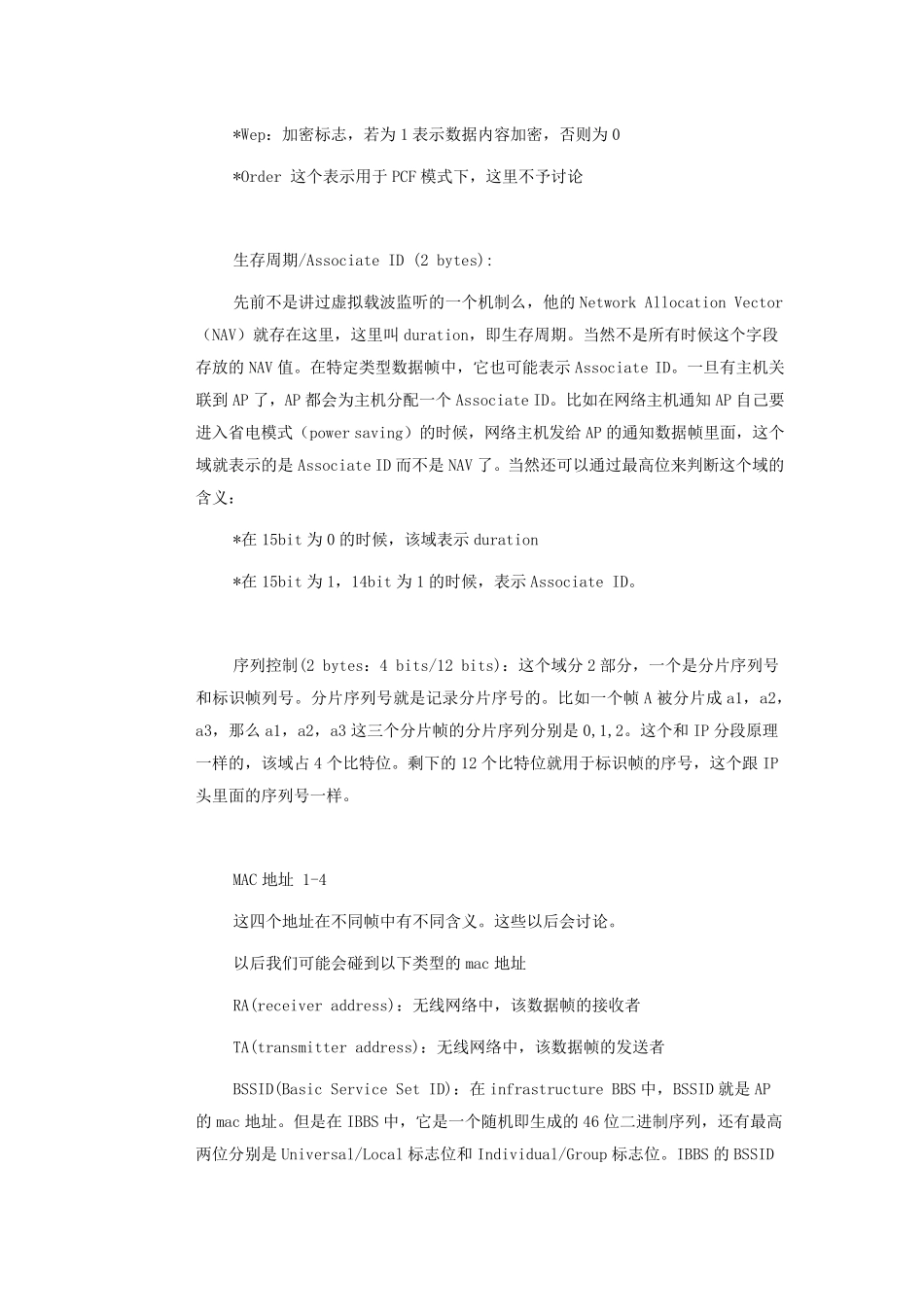

802.11 帧格式解析 2012-02-13 0 个评论 收藏 我要投稿 1 MAC802.11 数据帧格式 首先要说明的是mac802.11 的帧格式很特别，它与TCP/IP 这一类协议不同，它的长度是可变的。不同功能的数据帧长度会不一样。这一特性说明mac802.11 数据帧显得更加灵活，然而，也会更加复杂。mac 802.11 的数据帧长度不定主要是由于以下几点决定的 1.1 mac 地址数目不定，根据帧类型不同，mac 802.11 的mac 地址数会不一样。比如说 ACK 帧仅有一个mac 地址，而数据帧有 3 个mac 地址，在 WDS 模式（下面要提到）下，帧头竟然有 4 个mac 地址。 1.2 802.11 的管理帧所携带的信息长度不定，在管理帧中，不仅仅只有一些类似于 mac 地址，分片标志之类的这些信息，而且另外还会包括一些其它的信息，这些信息有关于安全设置的，有关于物理通信的，比如说我们的SSID 名称就是通过管理帧获得的。AP 会根据不同的情况发送包含有不同信息的管理帧。管理帧的细节问题我们会在后面的文章中讨论，这里暂时跳过。 1.3 加密（wep,wpa 等）信息，QOS（quality of service）信息，若有加密的数据帧格式和没有加密的数据帧格式还不一样，加密数据帧格式还多了个加密头，用于解密用。然则 QOS 也是同样道理。 竟然 mac 802.11 数据帧那么复杂，我们就先从通用的格式开始说吧 帧控制(2 bytes)： 用于指示数据帧的类型，是否分片等等信息，说白了，这个字段就是记录了mac 802.11 的属性。 *Protocol version：表明版本类型，现在所有帧里面这个字段都是0x00 *Type：指明数据帧类型，是管理帧，数据帧还是控制帧 *Subtype：指明数据帧的子类型，因为就算是控制帧，控制帧还分RTS 帧，CTS帧，ACK 帧等等，通过这个域判断出该数据帧的具体类型 *To DS/From DS：这两个数据帧表明数据包的发送方向，分四种可能情况讨论 **若数据包 To DS 为 0，From DS 为 0，表明该数据包在网络主机间传输 **若数据包 To DS 为 0，From DS 为 1，表明该数据帧来自 AP **若数据包 To DS 为 1，From DS 为 0，表明该数据帧发送往 AP **若数据包 To DS 为 1，From DS 为 1，表明该数据帧是从 AP 发送自 AP 的，也就是说这个是个WDS(Wireless Distribution System)数据帧，至于什么是WDS，可以参考下这里的介绍 #传送门 *Moreflag：分片标志，若数据帧被分片了，那么这个标志为 1，否则为 0 *Retry...
