805y钢桁架吊装方案

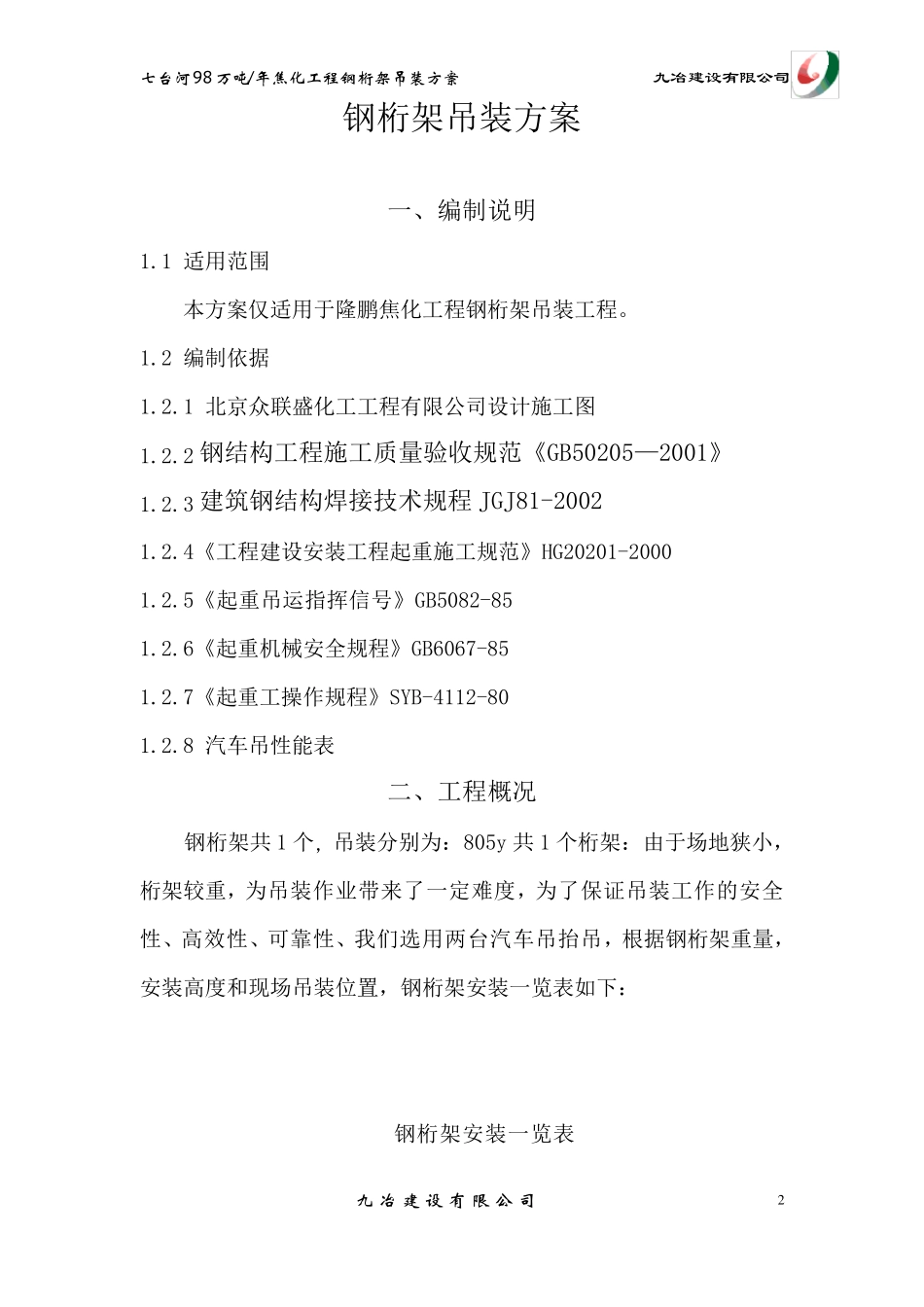

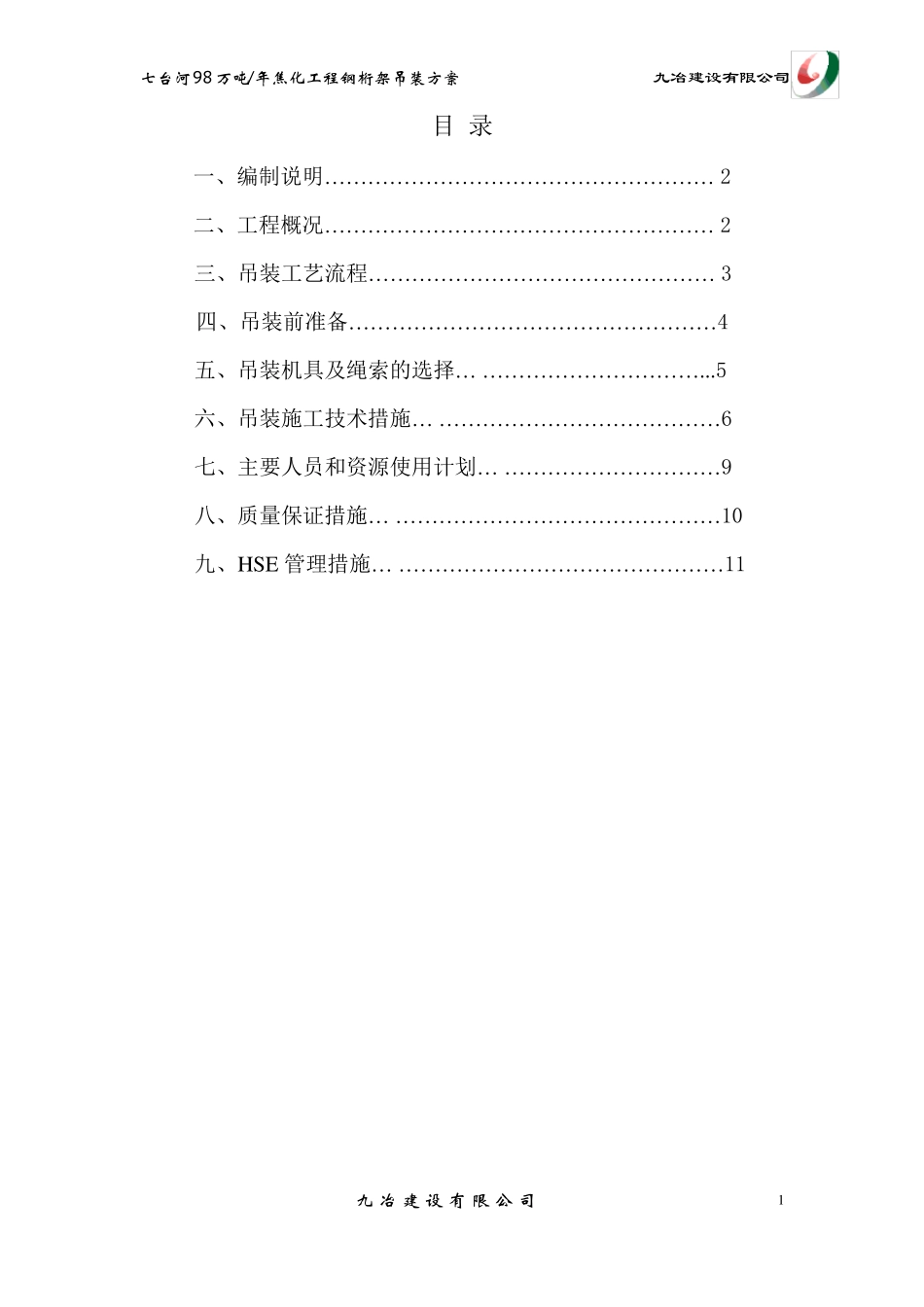

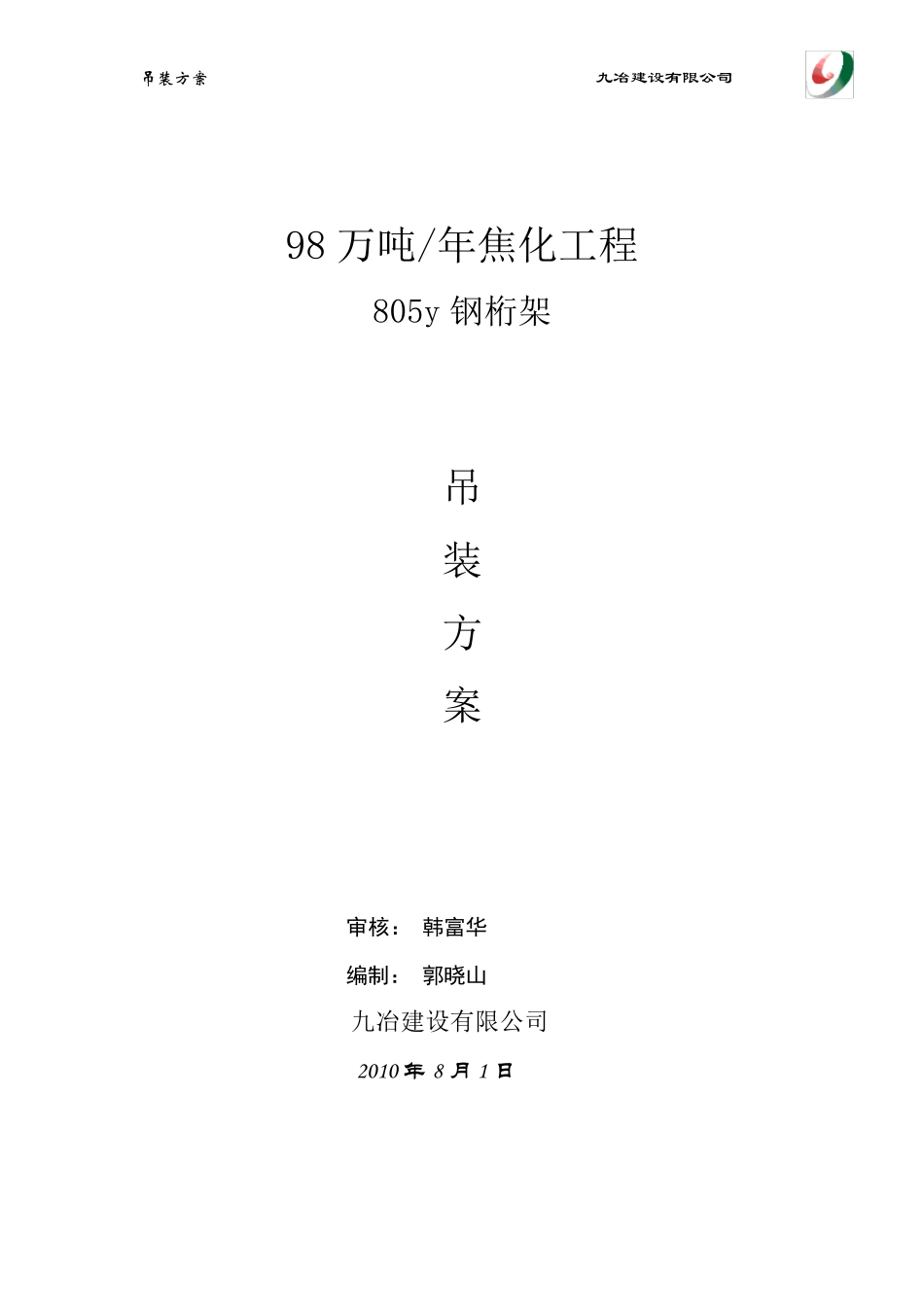

吊 装 方 案 九冶建设有限公司 98 万吨/年焦化工程 805y 钢桁架 吊 装 方 案 审核： 韩富华 编制： 郭晓山 九冶建设有限公司 2010 年8 月1 日 七 台 河 98 万 吨 /年 焦 化 工 程 钢 桁 架 吊 装 方 案 九冶建设有限公司 九 冶 建 设 有 限 公 司 1 目 录 一、编制说明……………………………………………… 2 二、工程概况……………………………………………… 2 三、吊装工艺流程………………………………………… 3 四、吊装前准备……………………………………………4 五、吊装机具及绳索的选择… …………………………...5 六、吊装施工技术措施… …………………………………6 七、主要人员和资源使用计划… …………………………9 八、质量保证措施… ………………………………………10 九、HSE 管理措施… ………………………………………11 七 台 河 98 万 吨 /年 焦 化 工 程 钢 桁 架 吊 装 方 案 九冶建设有限公司 九 冶 建 设 有 限 公 司 2 钢桁架吊装方案 一、编制说明 1.1 适用范围 本方案仅适用于隆鹏焦化工程钢桁架吊装工程。 1.2 编制依据 1.2.1 北京众联盛化工工程有限公司设计施工图 1.2.2 钢结构工程施工质量验收规范《GB50205—2001》 1.2.3 建筑钢结构焊接技术规程JGJ81-2002 1.2.4《工程建设安装工程起重施工规范》HG20201-2000 1.2.5《起重吊运指挥信号》GB5082-85 1.2.6《起重机械安全规程》GB6067-85 1.2.7《起重工操作规程》SYB-4112-80 1.2.8 汽车吊性能表 二、工程概况 钢桁架共 1 个，吊装分别为：805y 共 1 个桁架：由于场地狭小，桁架较重，为吊装作业带来了一定难度，为了保证吊装工作的安全性、高效性、可靠性、我们选用两台汽车吊抬吊，根据钢桁架重量，安装高度和现场吊装位置，钢桁架安装一览表如下： 钢桁架安装一览表 七 台 河 98 万 吨 /年 焦 化 工 程 钢 桁 架 吊 装 方 案 九冶建设有限公司 九 冶 建 设 有 限 公 司 3 三、吊装工艺流程 3.1 吊装工艺流程 场地清理及平整地基处理验收吊车就位钢桁架吊点检查吊装机械及吊具检查钢桁架试吊钢桁架就位钢桁架找正焊接钢桁架复检拆除吊装索具吊车退场吊装工艺流程 3.2 钢桁架吊装顺序 根据上述钢桁架一览表，计划吊装作业顺序分 1 次： 第一次： 序 号 名 称 外形尺寸 （m...
