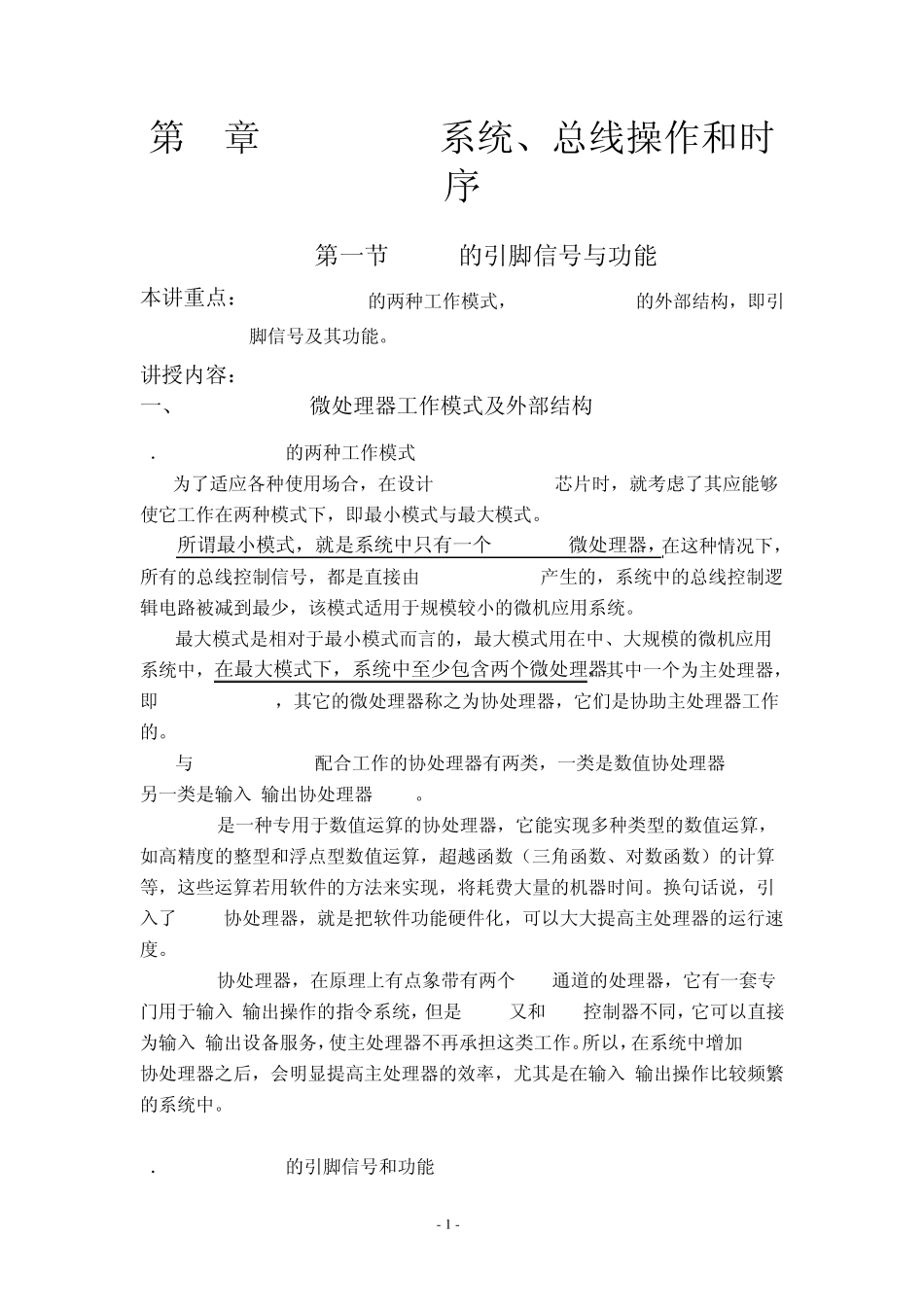

- 1 - 第5章 8086CPU系统、总线操作和时序 第一节 8086的引脚信号与功能 本讲重点：8086/8088CPU的两种工作模式，8086/8088CPU的外部结构，即引脚信号及其功能。 讲授内容： 一、 8086/8088微处理器工作模式及外部结构 1．8086/8088CPU的两种工作模式 为了适应各种使用场合，在设计 8088/8086CPU芯片时，就考虑了其应能够 使它工作在两种模式下，即最小模式与最大模式。 所谓最小模式，就是系统中只有一个8088/8086微处理器，在这种情况下， 所有的总线控制信号，都是直接由 8088/8086CPU产生的，系统中的总线控制逻 辑电路被减到最少，该模式适用于规模较小的微机应用系统。 最大模式是相对于最小模式而言的，最大模式用在中、大规模的微机应用 系统中，在最大模式下，系统中至少包含两个微处理器，其中一个为主处理器， 即 8086/8086CPU，其它的微处理器称之为协处理器，它们是协助主处理器工作 的。 与 8088/8086CPU配合工作的协处理器有两类，一类是数值协处理器 8087 另一类是输入/输出协处理器 8089。 8087是一种专用于数值运算的协处理器，它能实现多种类型的数值运算， 如高精度的整型和浮点型数值运算，超越函数（三角函数、对数函数）的计算 等，这些运算若用软件的方法来实现，将耗费大量的机器时间。换句话说，引 入了 8087协处理器，就是把软件功能硬件化，可以大大提高主处理器的运行速 度。 8089协处理器，在原理上有点象带有两个 DMA通道的处理器，它有一套专 门用于输入/输出操作的指令系统，但是 8089又和 DMA控制器不同，它可以直接为输入/输出设备服务，使主处理器不再承担这类工作。所以，在系统中增加 8089协处理器之后，会明显提高主处理器的效率，尤其是在输入/输出操作比较频繁的系统中。 2．8086/8088CPU的引脚信号和功能 - 2 - (1).引言 如图9-12（P15）所示，是8088CPU的外部结构，即引脚信号图，注意：在 不同的工作模式下，其中一部分引脚的名称和功能可能不一致。 8088/8086CPU芯片都是双列直插式集成电路芯片，都有40个引脚，其中32 个引脚在两种工作模式下的名称和功能是相同的，还有8个引脚在不同的工作 模式下，具有不同的名称和功能。下面，我们分别来介绍这些引脚的输入/输出 信号及其功能。 图9-12 8086/8088CPU引脚功能 (2).两种模式下，名称和功能相同的32个引脚 ① VCC、GND：电源、接地引脚(3个),8088/8086CPU采用单一的+5V电源，但有两个接地...
