80T龙门吊机安装方案VIP专享

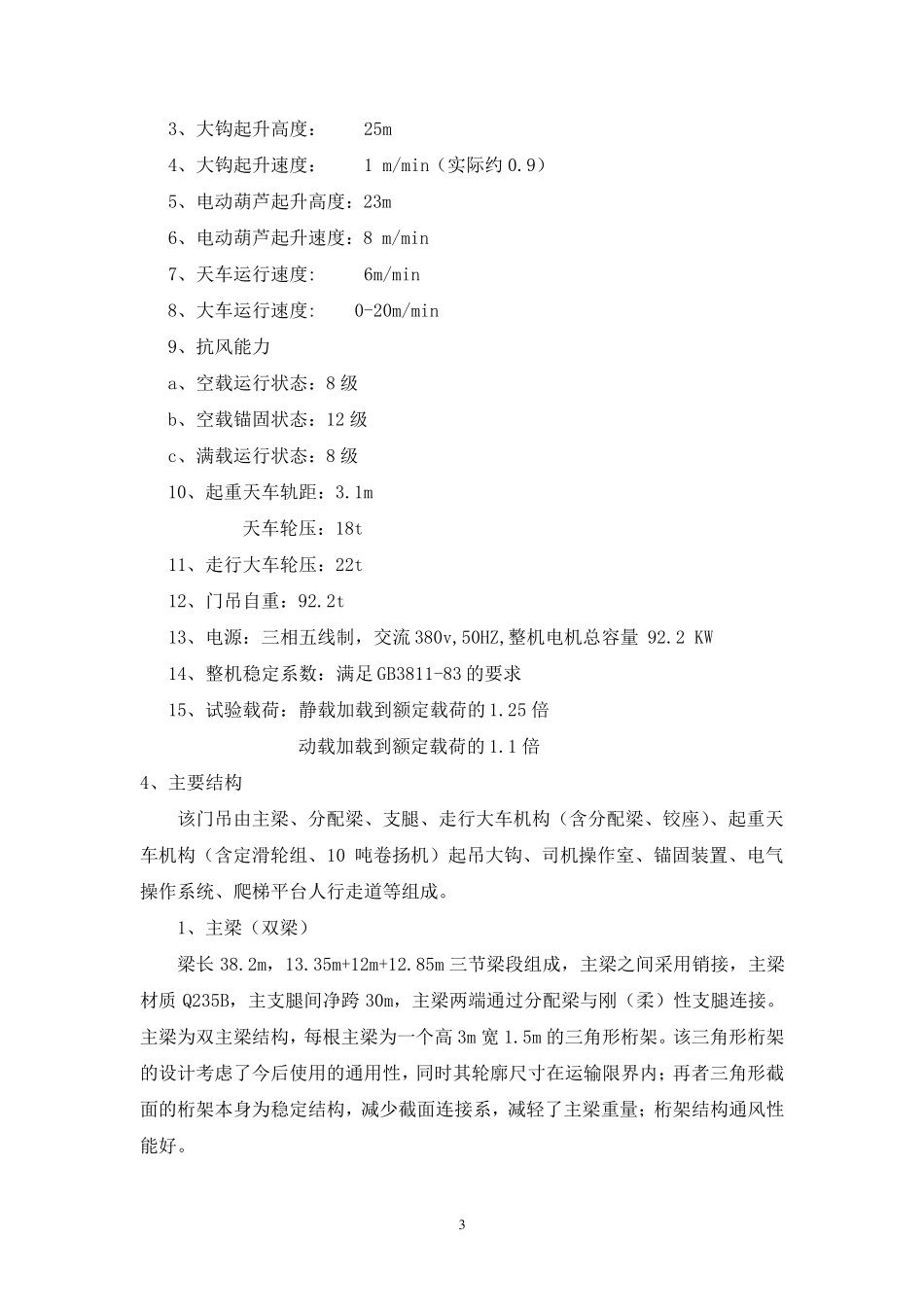

1 目 录 一、工程概况 ............................................. 2 1、工程概况 ........................................... 2 2、MG80/30-25 龙门吊机特点 ............................. 2 3、主要技术参数 ....................................... 2 4、主要结构 ........................................... 3 二、拼装前的准备工作 ..................................... 5 1、拼装前的检查和验收 ................................. 5 2、技术准备 ........................................... 5 3、施工工具及材料 ..................................... 5 三、总体拼装方案 ......................................... 6 四、龙门吊机拼装 ......................................... 6 五、安全注意事项 ......................................... 7 六、MG80/30-25 门吊拼装施工附图 ........................... 8 2 东平水道特大桥 286m 主跨钢桁拱架 MG80/30-25 龙门吊机拼装方案 一、工程概况 1、工程概况 东平水道 85.75+286+85.75m 钢桁拱架桥施工区域共计分为三部分：钢梁提升区、钢梁预拼区、桥面板预拼区三大块，在每块施工区域各布置一台大型施工门吊进行构件安装，其钢梁预拼区须布置一台额定起重量达到 55 吨的大型门吊，该门吊跨度 30m，高度不小于 15m。为充分利用既有资源，本公司将内部一台MG80/30-25龙门用于此处，该门吊额定起重量可达到80 吨，跨度 30m，高度 25m。 2、MG80/30-25 龙门吊机特点 该门吊跨度 30/33m，门吊构架全高 27.624m，吊重大且在施工现场吊重走行，工作环境相对不利，门吊所起吊的构件重量变化范围大，吊点位置多样。该门吊额定载重 800KN。主梁下弦内侧配一台 100KN 电动葫芦，用于起吊一些小构件，电动葫芦与主钩不允许同时作业。主梁加长 3m 并在加长主梁上设有与支腿连接结构，方便跨度变化。设计中对门吊确定合理形式、合理截面，并对门吊在各种可能工况下结构强度、刚度、稳定，倾复稳定进行了验算，该门吊能满足预期功能。 起重天车运行机构为 1 台两 轮 主动双 轨 轮 箱 ，走行轮 踏 面直 径400 ㎜ ，轮 压控 制 在 220KN 内，主动轮 箱 采 用摆 线 针 轮 减 速 机、锥 形制 动电机驱 动，起、制 动平稳，走行可靠 。 大车运行机构采 用单 轨 走行，共有八...
