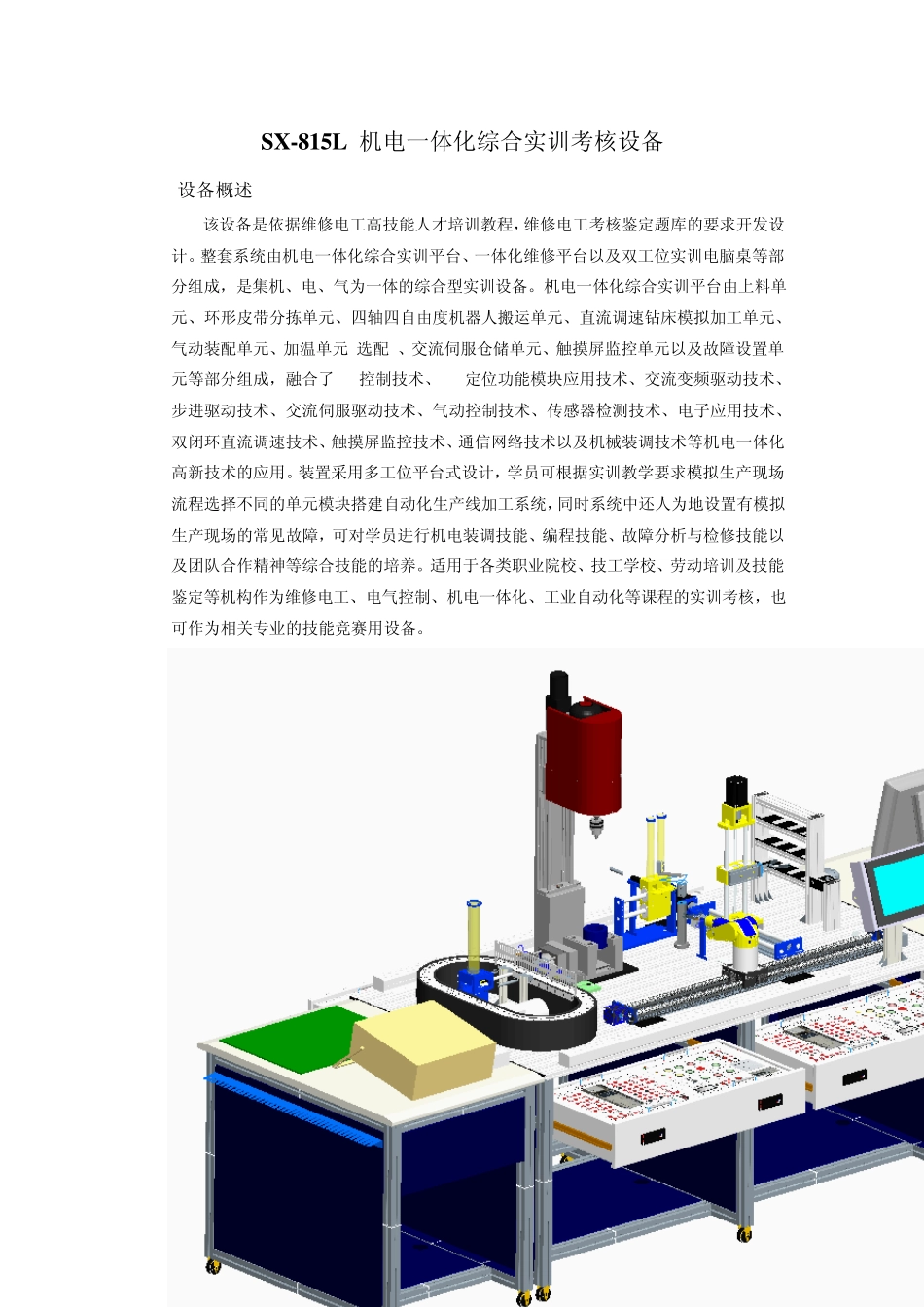

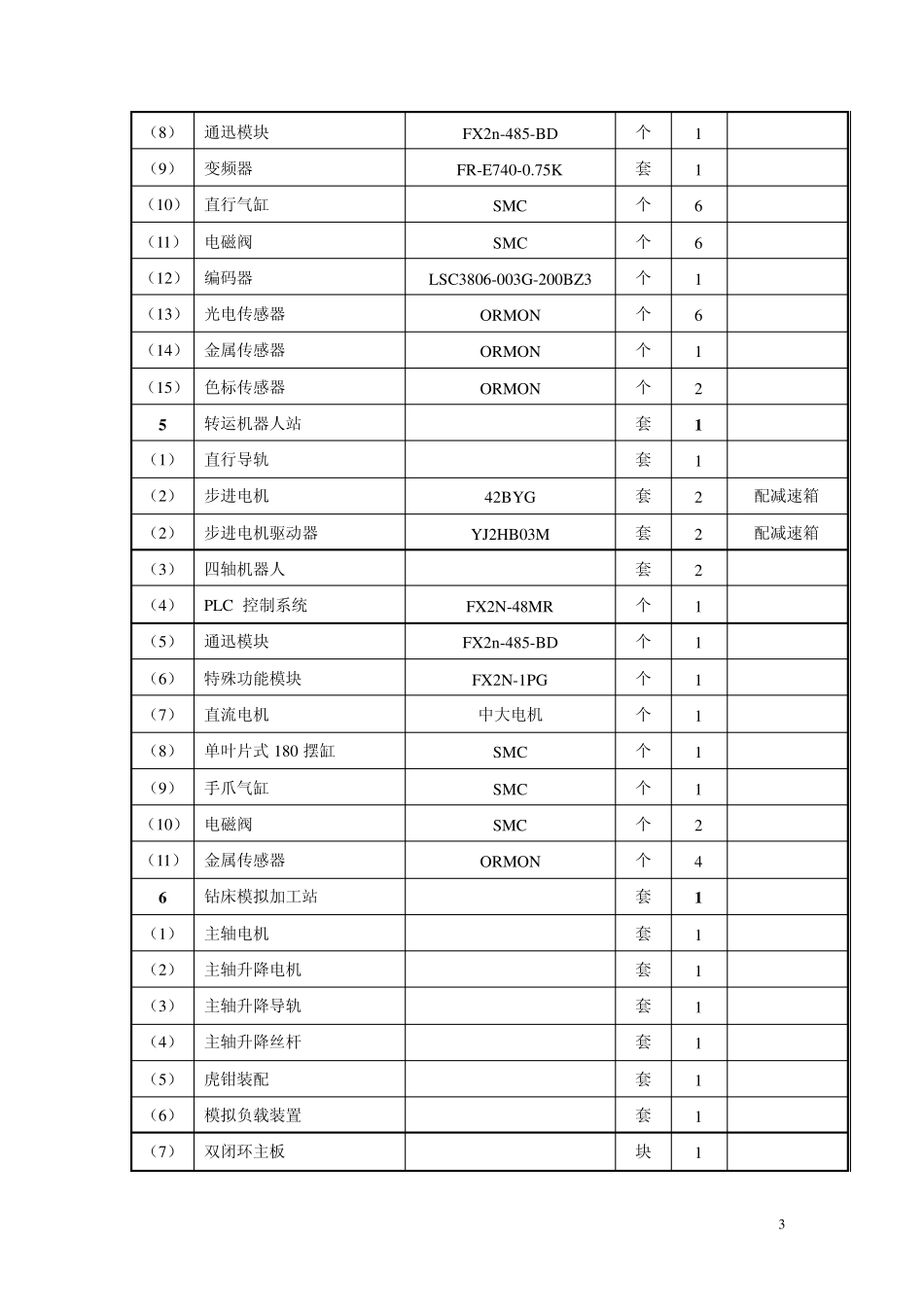

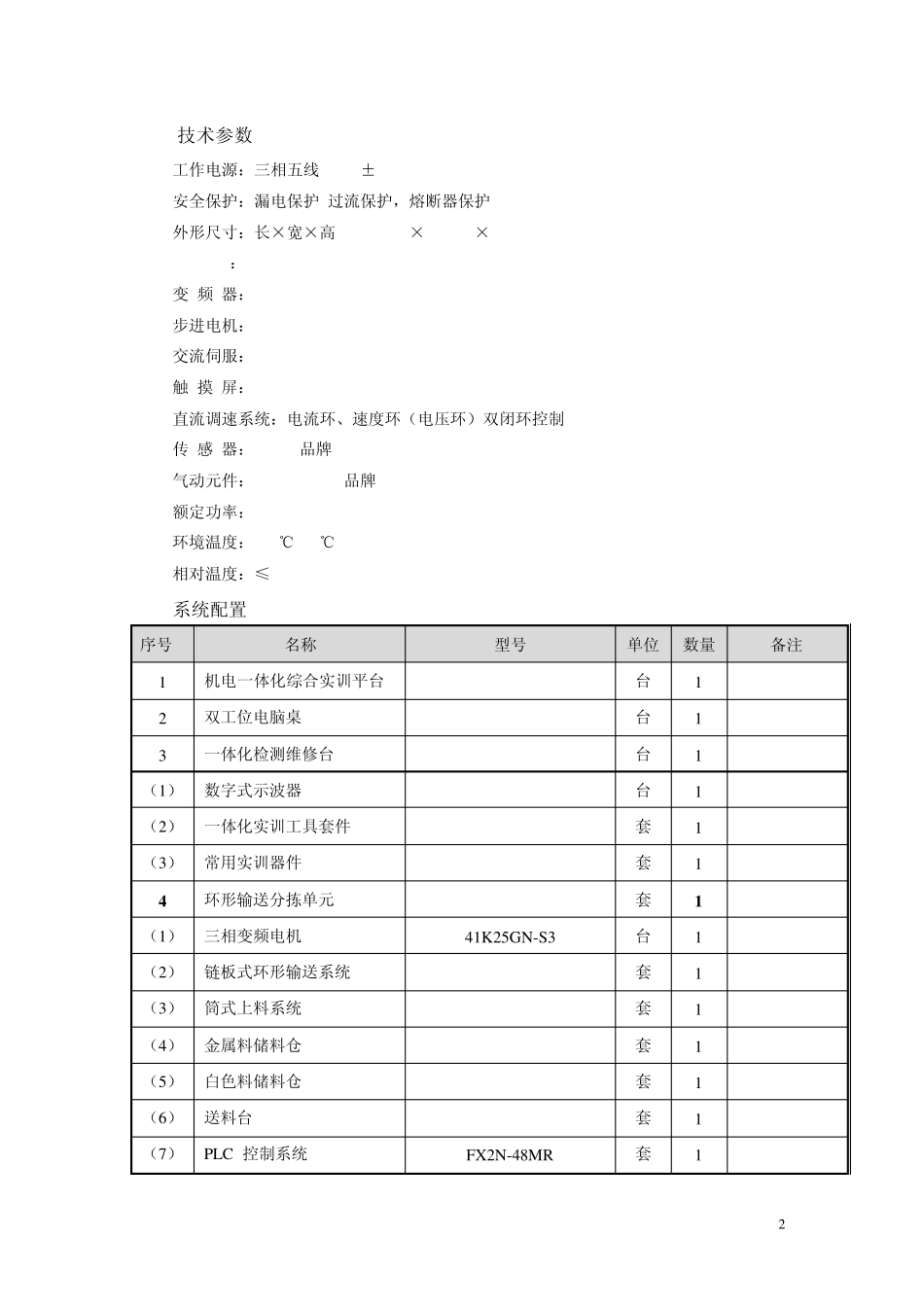

1 SX -815L 机电一体化综合实训考核设备 1.1 设备概述 该设备是依据维修电工高技能人才培训教程，维修电工考核鉴定题库的要求开发设计。整套系统由机电一体化综合实训平台、一体化维修平台以及双工位实训电脑桌等部分组成，是集机、电、气为一体的综合型实训设备。机电一体化综合实训平台由上料单元、环形皮带分拣单元、四轴四自由度机器人搬运单元、直流调速钻床模拟加工单元、气动装配单元、加温单元(选配)、交流伺服仓储单元、触摸屏监控单元以及故障设置单元等部分组成，融合了PLC控制技术、PLC定位功能模块应用技术、交流变频驱动技术、步进驱动技术、交流伺服驱动技术、气动控制技术、传感器检测技术、电子应用技术、双闭环直流调速技术、触摸屏监控技术、通信网络技术以及机械装调技术等机电一体化高新技术的应用。装置采用多工位平台式设计，学员可根据实训教学要求模拟生产现场流程选择不同的单元模块搭建自动化生产线加工系统，同时系统中还人为地设置有模拟生产现场的常见故障，可对学员进行机电装调技能、编程技能、故障分析与检修技能以及团队合作精神等综合技能的培养。适用于各类职业院校、技工学校、劳动培训及技能鉴定等机构作为维修电工、电气控制、机电一体化、工业自动化等课程的实训考核，也可作为相关专业的技能竞赛用设备。 2 1.2 技术参数 工作电源：三相五线 380V±5% 50HZ 安全保护：漏电保护,过流保护，熔断器保护 外形尺寸：长×宽×高 3000 mm×960 mm×1200 mm P L C：FX2N-48MR FX2N-48MT FX2N-485BD FX2N-1PG FX2N-3A 变 频 器：FR-E740-0.75K 步进电机：42BYG 交流伺服：MR-E-20A 触 摸 屏：GT1175-QSBD-C 直流调速系统：电流环、速度环（电压环）双闭环控制 传 感 器：ORMON品牌 气动元件：SMC AirTAC 品牌 额定功率：0.5KW 环境温度：-10℃~50℃ 相对温度：≤85% 1.3系统配置 序号 名称 型号 单位 数量 备注 1 机电一体化综合实训平台 台 1 2 双工位电脑桌 台 1 3 一体化检测维修台 台 1 （1） 数字式示波器 台 1 （2） 一体化实训工具套件 套 1 （3） 常用实训器件 套 1 4 环形输送分拣单元 套 1 （1） 三相变频电机 41K25GN-S3 台 1 （2） 链板式环形输送系统 套 1 （3） 筒式上料系统 套 1 （4） 金属料储料仓 套 1 （5） 白色料储料仓 套 1 （6） 送料台 套 1 （7） PLC 控制系统 FX 2N-48M...
