828D调试顺序

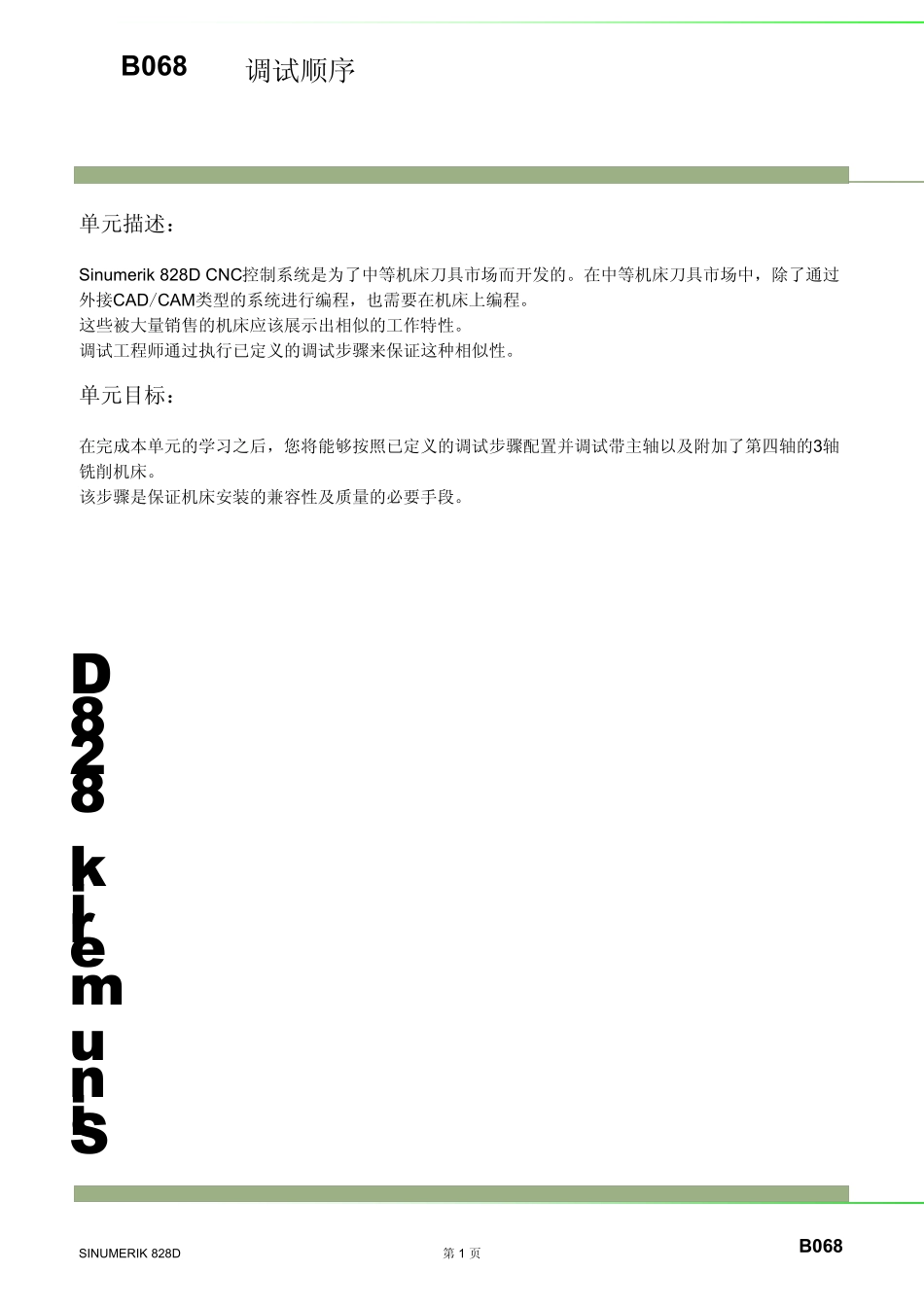

828D调试顺序_第1页
1/22

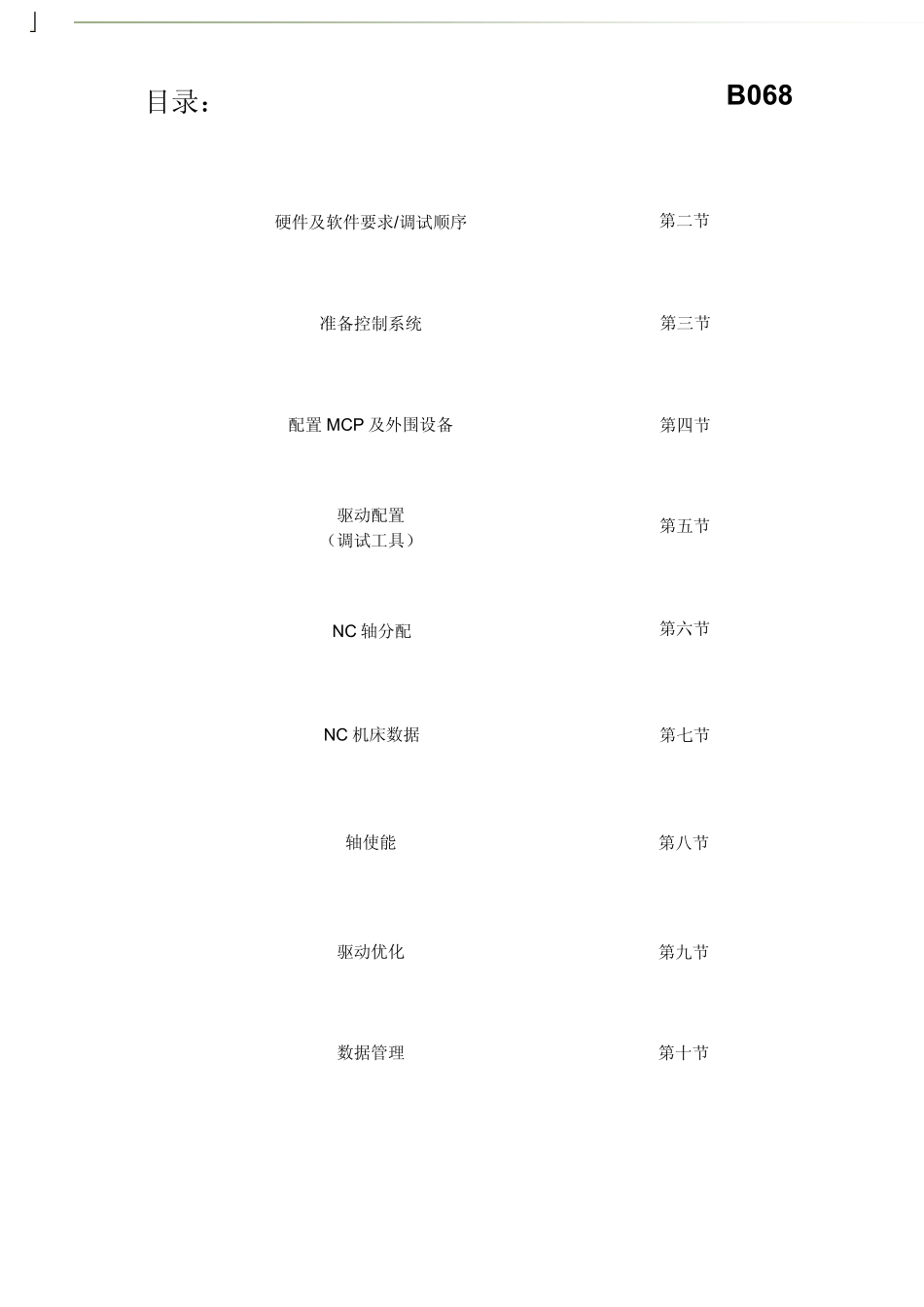

828D调试顺序_第2页
2/22

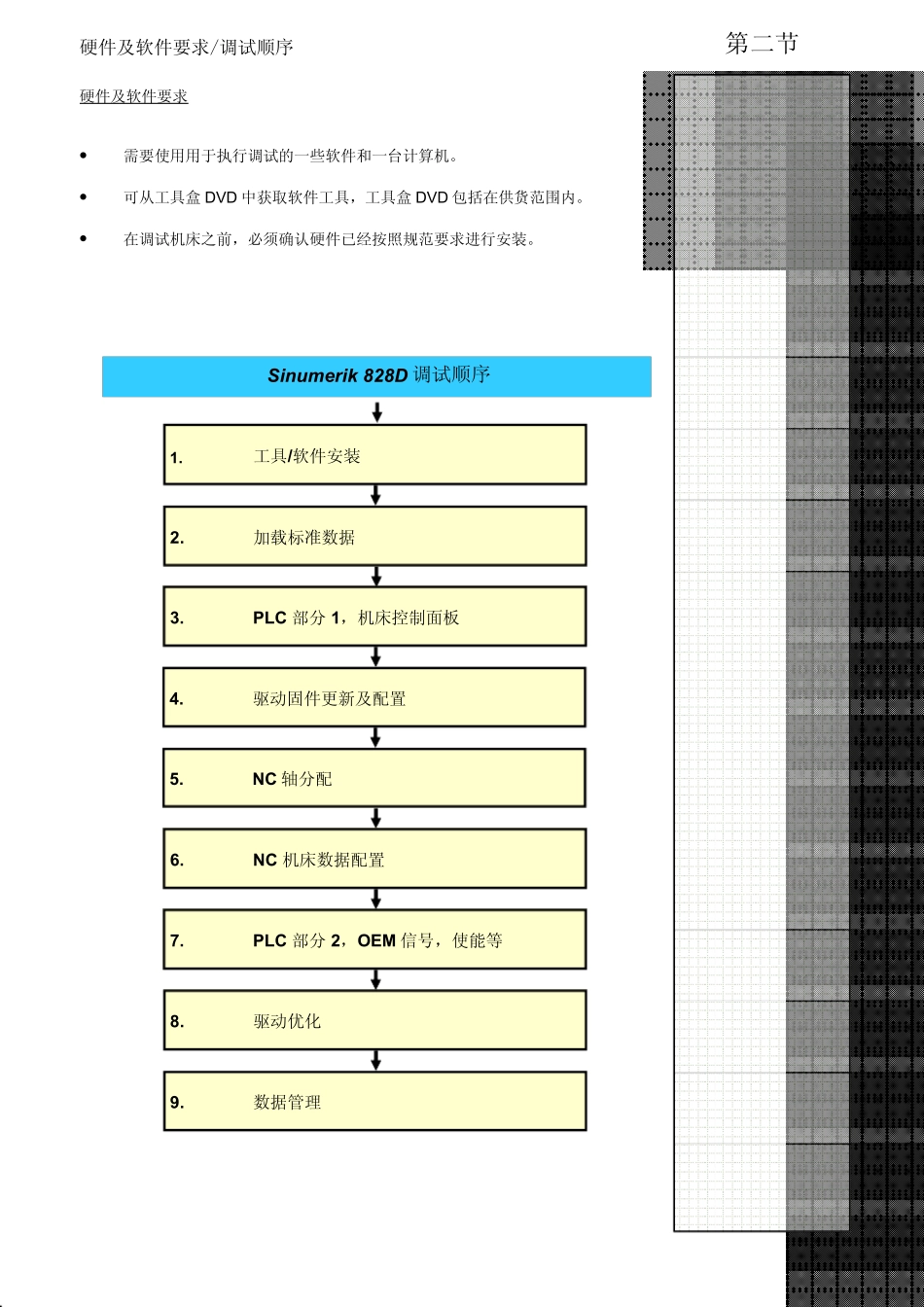

828D调试顺序_第3页
3/22
Sinumerik 828D SINUMERIK 828D 第 1 页 B 068 调试顺序 单元描述: Sinu merik 828D CNC控制系统是为了中等机床刀具市场而开发的。在中等机床刀具市场中,除了通过外接CAD/CAM类型的系统进行编程,也需要在机床上编程。 这些被大量销售的机床应该展示出相似的工作特性。 调试工程师通过执行已定义的调试步骤来保证这种相似性。 B 068 单元目标: 在完成本单元的学习之后,您将能够按照已定义的调试步骤配置并调试带主轴以及附加了第四轴的3轴铣削机床。 该步骤是保证机床安装的兼容性及质量的必要手段。 驱动配置 (调试工具) NC 轴分配 第二节 准备控制系统 第三节 第四节 第五节 第六节 NC 机床数据 第七节 硬件及软件要求/调试顺序 配置MCP 及外围设备 轴使能 第八节 驱动优化 第九节 数据管理 第十节 B 068 目录: 硬件及软件要求 • 需要使用用于执行调试的一些软件和一台计算机。 • 可从工具盒 DVD 中获取软件工具,工具盒 DVD 包括在供货范围内。 • 在调试机床之前,必须确认硬件已经按照规范要求进行安装。 第二节 1. 工具/软件安装 2. 加载标准数据 3. PLC 部分 1,机床控制面板 4. 驱动固件更新及配置 5. NC 轴分配 6. NC 机床数据配置 7. PLC 部分 2,OEM 信号,使能等 8. 驱动优化 9. 数据管理 Sinu merik 828D 调试顺序 硬件及软件要求/调试顺序 B 068 第 4 页 SINUMERIK 828D 批注 第三节 1. 工具/软件安装 单元B002中描述了调试Sinu merik 828D 控制系统所需工具/软件的安装。 2. 加载标准数据-工厂设置 控制系统必须加载默认数据以便根据机床工艺类型设置默认机床数据(铣削/车削)。 在调试过程中,选择Setu p 菜单加载默认数据。 打开控制系统,等待控制系统显示以下窗口。 在3秒钟之内,按“Select”键 。 控制系统显示基本“Set-u p”菜单,根据下图中的数字顺序选择按键以显示高级“Start-u p”菜单。 请 选 择 SELECT键 进 入setup菜单 请 选 择 SELECT键 进 入setup菜单u 2 3 1 准备控制系统 控制系统显示高级“setup ”菜单。将光标移至“Factory settings”选项并按“INPUT”键。 选择“Yes”确认执行操作。 第三节 允许控制系统完全调试,这个过程最多需要5分钟。控制系统前面板上的绿色LED将常亮以确认该过程的进行。 调试结束后,窗口显示以下信息,表示控制系统已...
