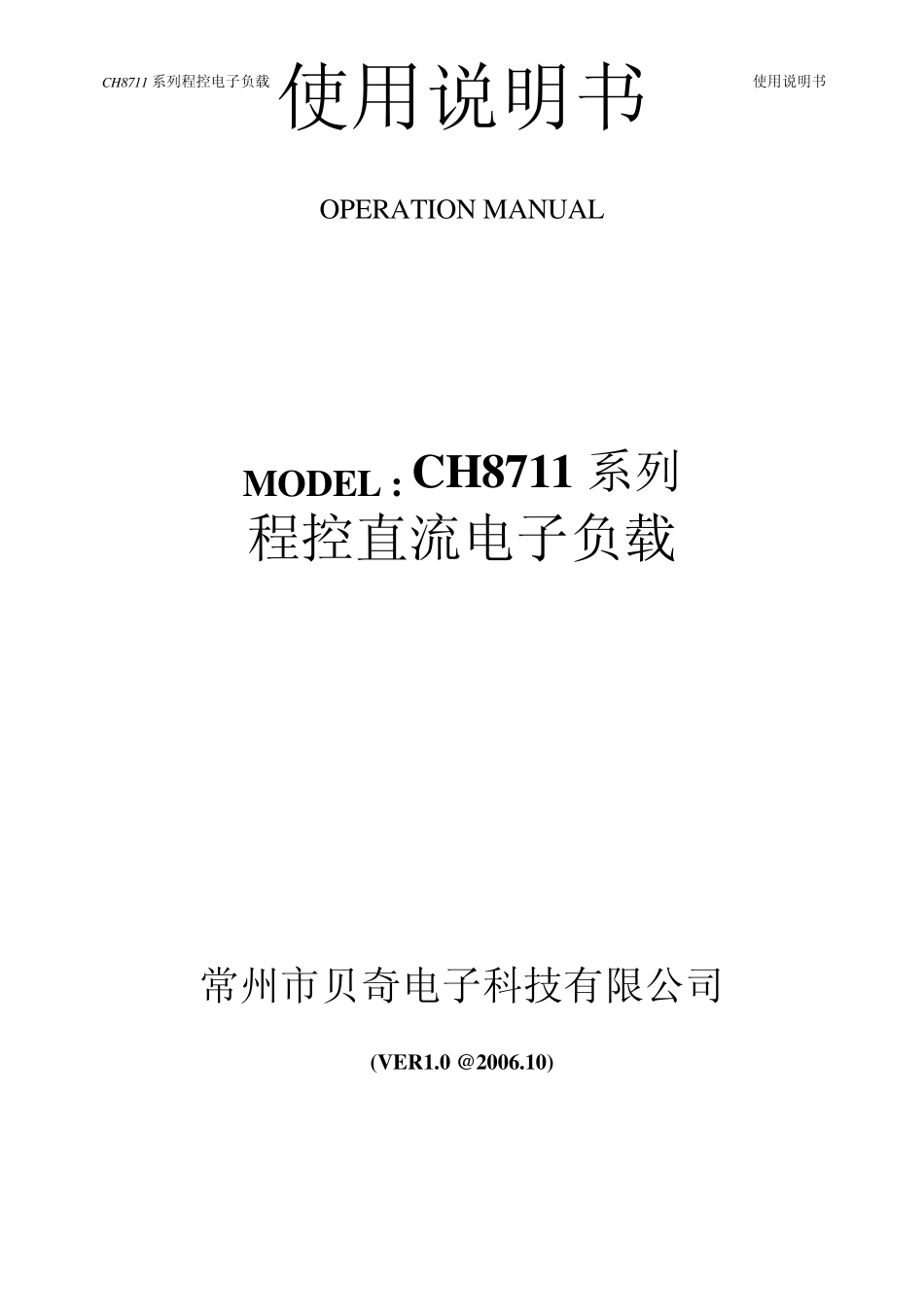

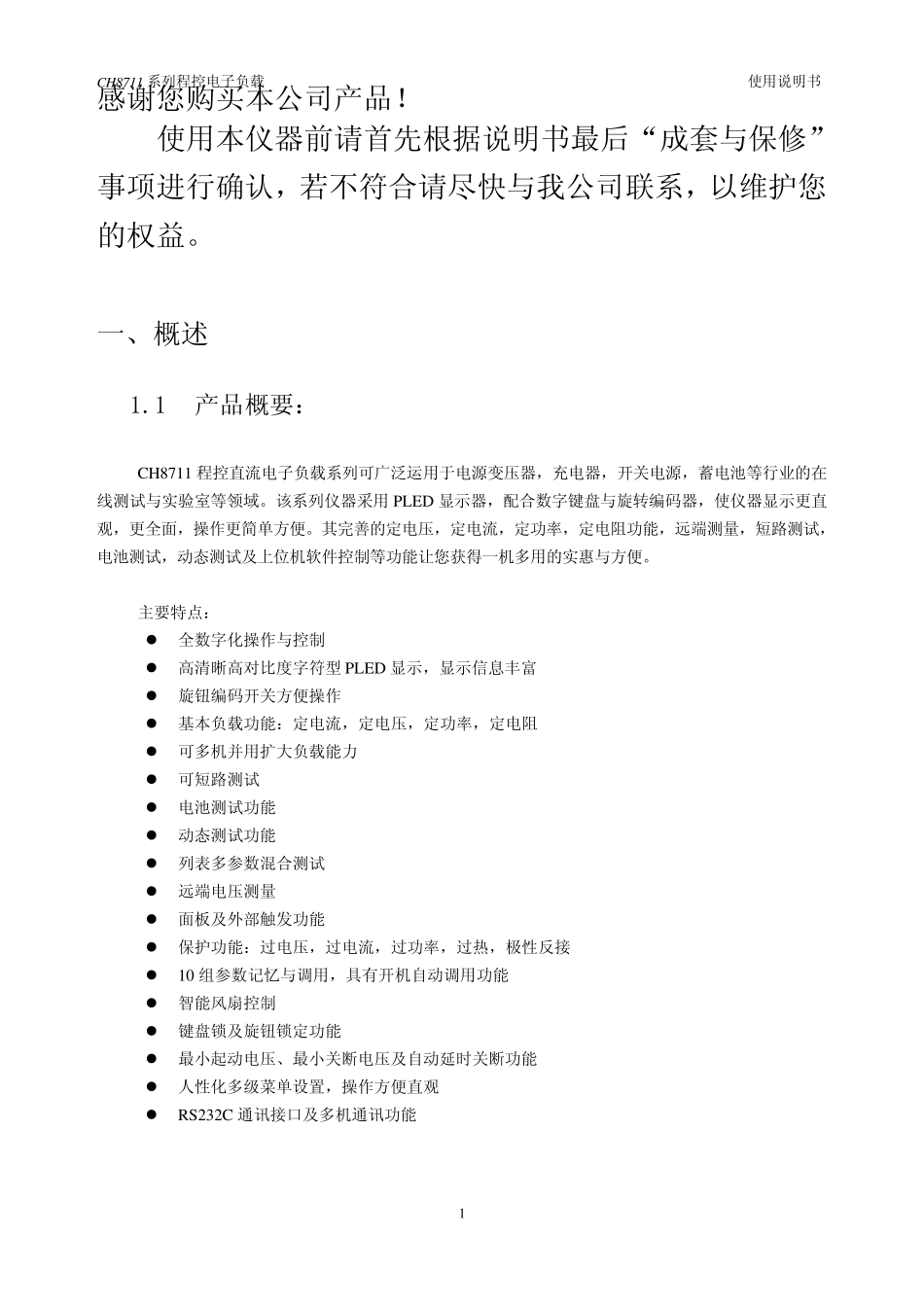

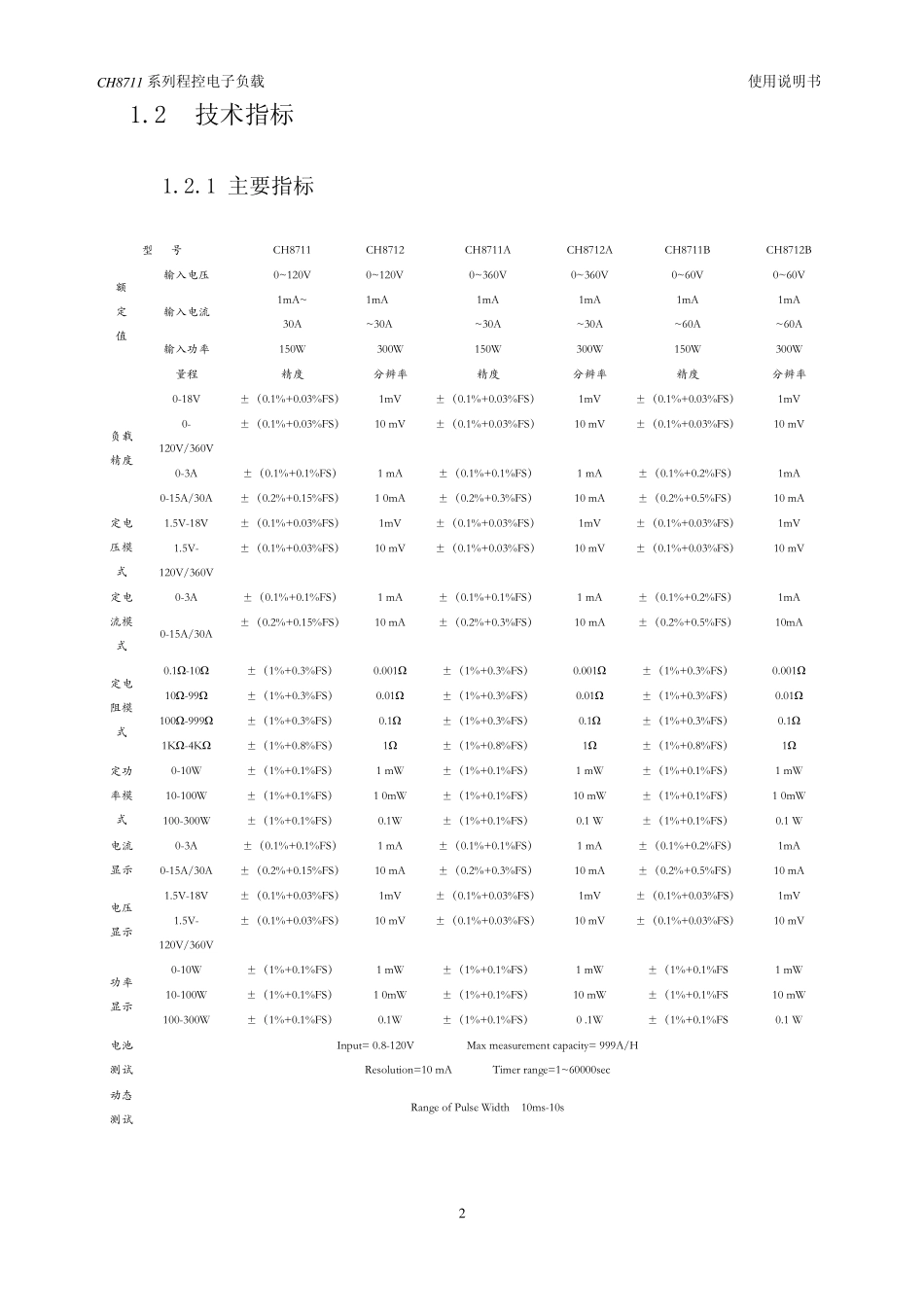

CH8711 系列程控电子负载 使用说明书 使用说明书 OPERATION MANUAL MODEL : CH8711 系列 程控直流电子负载 常州市贝奇电子科技有限公司 (VER1.0 @2006.10) CH8711 系列程控电子负载 使用说明书 1感谢您购买本公司产品！ 使用本仪器前请首先根据说明书最后“成套与保修”事项进行确认，若不符合请尽快与我公司联系，以维护您的权益。 一、概述 1.1 产品概要： CH8711 程控直流电子负载系列可广泛运用于电源变压器，充电器，开关电源，蓄电池等行业的在线测试与实验室等领域。该系列仪器采用PLED 显示器，配合数字键盘与旋转编码器，使仪器显示更直观，更全面，操作更简单方便。其完善的定电压，定电流，定功率，定电阻功能，远端测量，短路测试，电池测试，动态测试及上位机软件控制等功能让您获得一机多用的实惠与方便。 主要特点： z 全数字化操作与控制 z 高清晰高对比度字符型PLED 显示，显示信息丰富 z 旋钮 编码开关方便操作 z 基 本负载功能：定电流，定电压，定功率，定电阻 z 可多机并 用扩 大 负载能力 z 可短路测试 z 电池测试功能 z 动态测试功能 z 列表 多参 数混 合测试 z 远端电压测量 z 面板 及外 部 触 发 功能 z 保护功能：过 电压，过 电流，过 功率，过 热 ，极 性 反 接 z 10 组 参 数记 忆 与调 用，具 有 开机自 动调 用功能 z 智 能风 扇 控制 z 键盘锁 及旋钮 锁 定功能 z 最小 起 动电压、最小 关断 电压及自 动延 时 关断 功能 z 人 性 化多级 菜 单设 置 ，操作方便直观 z RS232C 通 讯 接 口 及多机通 讯 功能 CH8711 系列程控电子负载 使用说明书 21.2 技术指标 1.2.1 主要指标 型 号 CH8711 CH8712 CH8711A CH8712ACH8711B CH8712B 输入电压 0~120V 0~120V 0~360V 0~360V 0~60V 0~60V 输入电流 1mA~ 30A 1mA ~30A 1mA ~30A 1mA ~30A 1mA ~60A 1mA ~60A 额 定 值 输入功率 150W 300W 150W 300W 150W 300W 量程 精度 分辨率 精度 分辨率 精度 分辨率 0-18V ±（0.1%+0.03%FS） 1mV ±（0.1%+0.03%FS）1mV ±（0.1%+0.03%FS） 1mV 0- 120V/360V ±（0.1%+0.03%FS） 10 mV ±（0.1%+0.03%FS）10 mV ±（0.1%+0.03%FS） 10 mV 0-3A ±（0.1%+0.1%FS） 1 mA ±（0.1%+0.1%FS） 1 mA ±（0.1%+0.2%FS） 1mA 负载...
