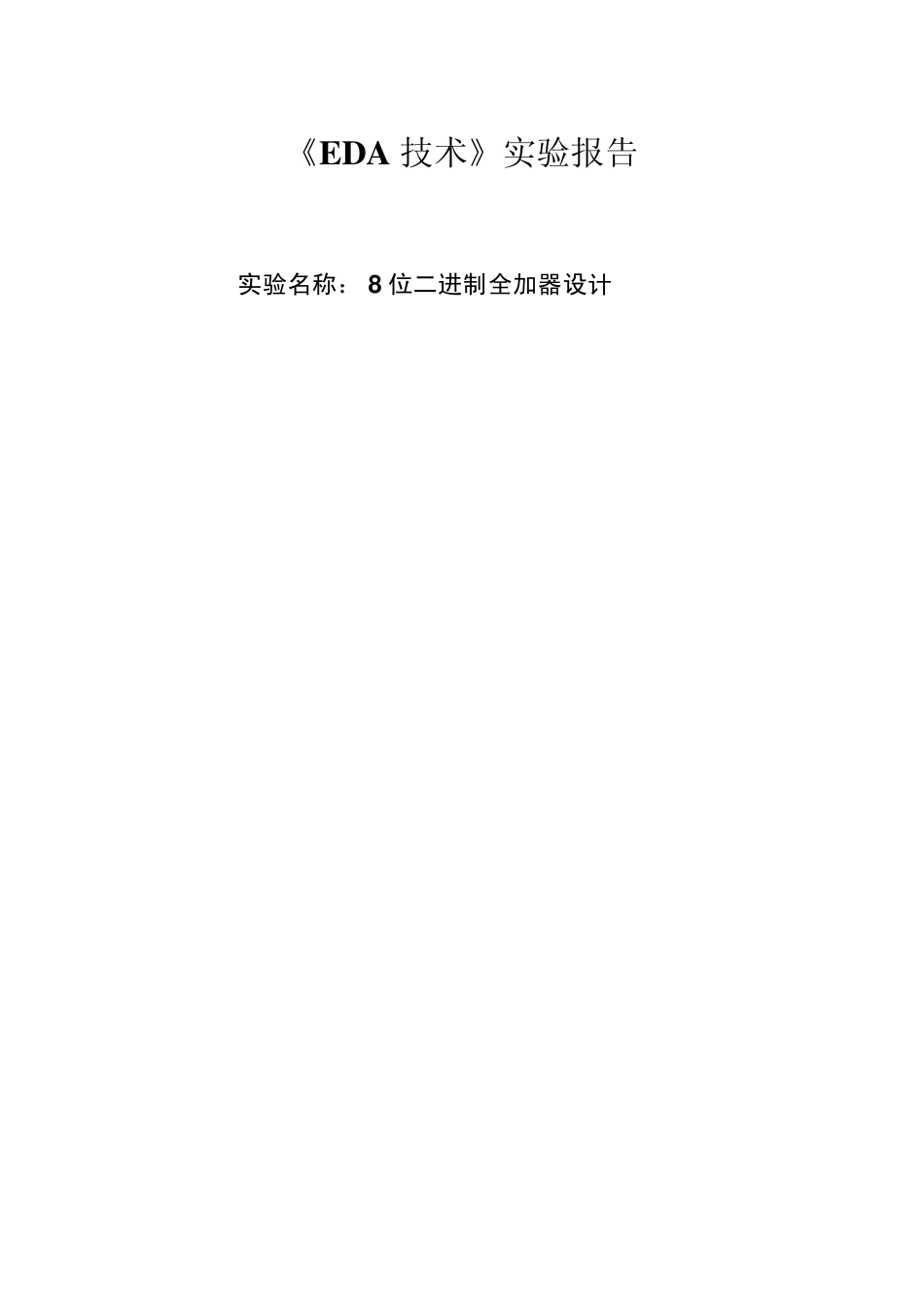

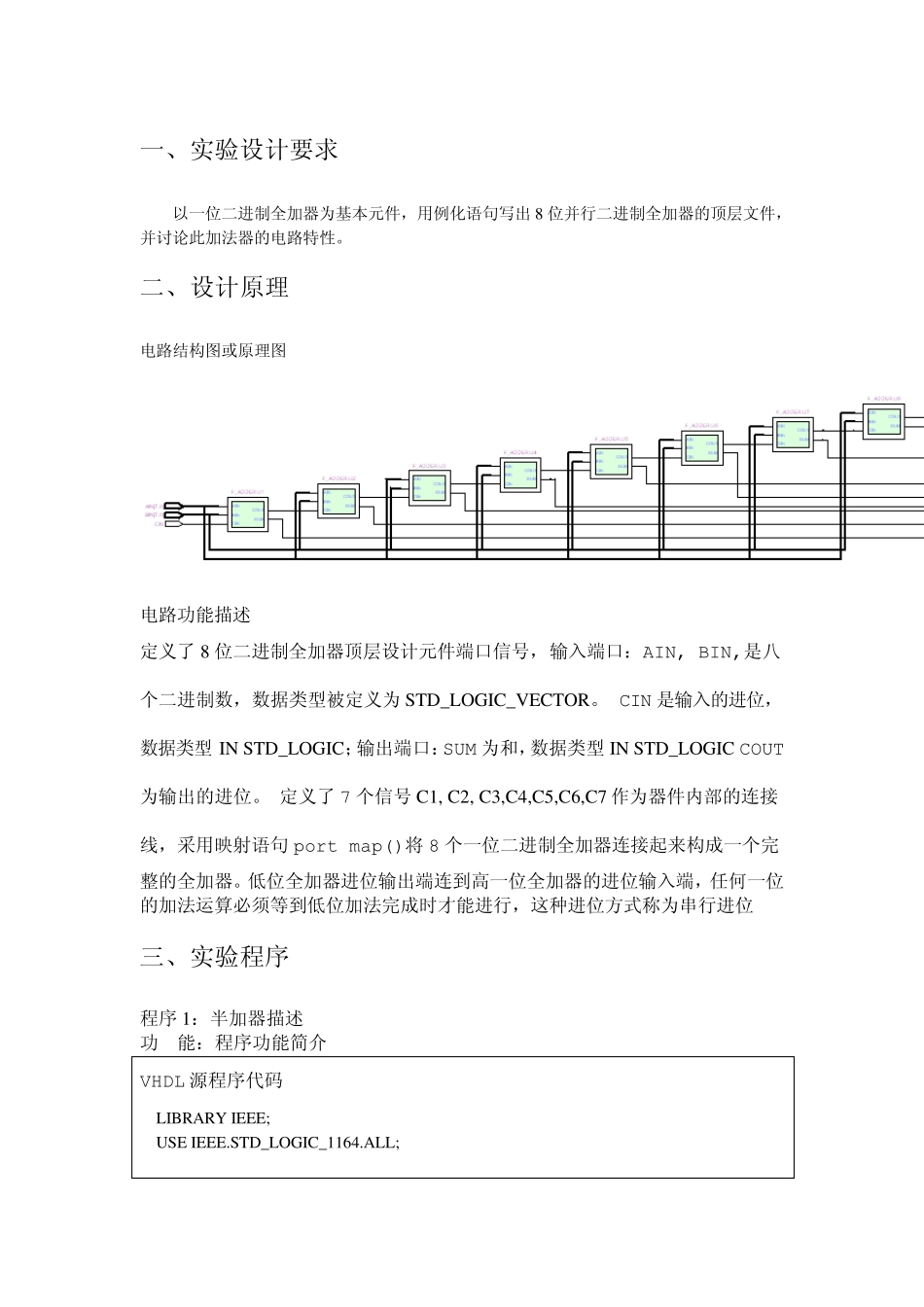

《EDA 技术》实验报告 实验名称： 8 位二进制全加器设计 一、实验设计要求 以一位二进制全加器为基本元件，用例化语句写出 8 位并行二进制全加器的顶层文件，并讨论此加法器的电路特性。 二、设计原理 电路结构图或原理图 电路功能描述 定义了 8 位二进制全加器顶层设计元件端口信号，输入端口：AIN, BIN,是八个二进制数，数据类型被定义为 STD_LOGIC_VECTOR。 CIN 是输入的进位，数据类型 IN STD_LOGIC；输出端口：SUM 为和，数据类型 IN STD_LOGIC COUT为输出的进位。 定义了 7 个信号 C1, C2, C3,C4,C5,C6,C7 作为器件内部的连接线，采用映射语句 port map()将 8 个一位二进制全加器连接起来构成一个完整的全加器。低位全加器进位输出端连到高一位全加器的进位输入端，任何一位的加法运算必须等到低位加法完成时才能进行，这种进位方式称为串行进位 三、实验程序 程序 1：半加器描述 功 能：程序功能简介 VHDL 源程序代码 LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY H_ADDER IS PORT (A, B : IN STD_LOGIC; CO, SO : OUT STD_LOGIC ); END ENTITY H_ADDER; ARCHITECTURE FH1 OF H_ADDER IS BEGIN SO <= NOT (A XOR (NOT B)); CO <= A AND B; END ARCHITECTURE FH1; 程序2：一位二进制全加器设计顶层描述 功能：程序功能简介 VHDL 源程序代码 LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY F_ADDER IS PORT (AIN, BIN, CIN : IN STD_LOGIC; COUT, SUM : OUT STD_LOGIC ); END ENTITY F_ADDER; ARCHITECTURE FD1 OF F_ADDER IS COMPONENT H_ADDER IS PORT (A, B : IN STD_LOGIC; CO, SO : OUT STD_LOGIC ); END COMPONENT; SIGNAL D, E, F : STD_LOGIC; BEGIN U1 : H_ADDER PORT MAP(A => AIN, B => BIN, CO => D, SO => E); U2 : H_ADDER PORT MAP(A => E, B => CIN, CO => F, SO => SUM); COUT <= D OR F; END ARCHITECTURE FD1; 程序3：8 位并行二进制全加器顶层文件 功能：程序功能简介 VHDL 源程序代码 LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY F_ADDER8 IS PORT ( AIN, BIN : IN STD_LOGIC_VECTOR(7 DOWNTO 0); CIN : IN STD_LOGIC; SUM : OUT STD_LOGIC_VECTOR(7 DOWNTO 0); COUT :...
