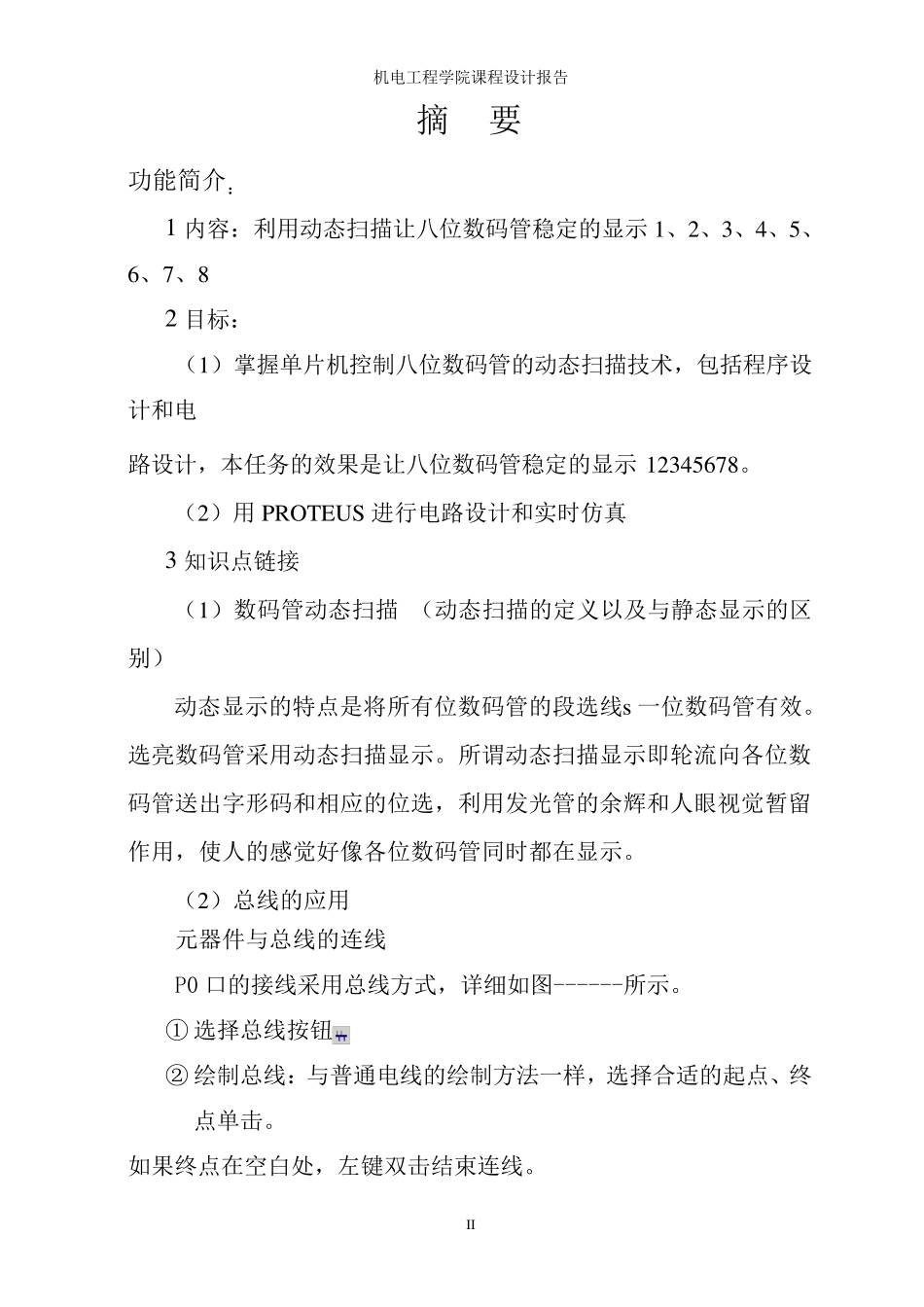

机 电 工 程 学 院 课 程 设 计 报 告 书 题 目: 8 只数码管滚动显示单个数字 专 业: 电气自动化技术 班 级: DQ 09302 学 号: ******** 学生姓名: * * 指导教师: *** 2 0 1 0 年 1 2 月 3 0 日机 电 工 程 学 院 课 程 设 计 报 告 II 摘 要 功 能 简 介 : 1 内 容 : 利 用 动 态 扫 描 让 八 位 数 码 管 稳 定 的 显 示 1、 2、 3、 4、 5、6、 7、 8 2 目 标 : ( 1) 掌 握 单 片 机 控 制 八 位 数 码 管 的 动 态 扫 描 技 术 , 包 括 程 序 设计 和 电 路 设 计 , 本 任 务 的 效 果 是 让 八 位 数 码 管 稳 定 的 显 示12345678。 ( 2) 用 PROTEUS 进 行 电 路 设 计 和 实 时 仿 真 3 知 识 点 链 接 ( 1) 数 码 管 动 态 扫 描 ( 动 态 扫 描 的 定 义 以 及 与 静 态 显 示 的 区别 ) 动 态 显 示 的 特 点 是 将 所 有 位 数 码 管 的 段 选 线 s一 位 数 码 管 有 效 。选 亮 数 码 管 采 用 动 态 扫 描 显 示 。 所 谓 动 态 扫 描 显 示 即 轮 流 向 各 位 数码 管 送 出 字 形 码 和 相 应 的 位 选 , 利 用 发 光 管 的 余 辉 和 人 眼 视 觉 暂 留作 用 , 使 人 的 感 觉 好 像 各 位 数 码 管 同 时 都 在 显 示 。 ( 2) 总 线 的 应 用 元 器 件 与 总 线 的 连 线 P0 口 的 接 线 采 用 总 线 方 式, 详细如图------所 示 。 ① 选 择总 线 按钮 ② 绘制 总 线 : 与 普通电 线 的 绘制 方 法一 样, 选 择合适的 起点 、 终点 单 击。 如果 终点 在 空白处, 左键双击结束连 线 。 机 电 工 程 学 院 课 程 设 计 报 告 III 画 总 线 的 时 候 为 了 和 一 般 的 导 线 区 分 , 我 们 一 般 喜 欢 画 斜 线 来表 示 分 支 线 。 此 时 我 们 需 要 自 己 决 定 走 线 路 径 , 只 需 在 想 要 拐 点 处单 击 鼠 标 左 键 即 可 。 在 画 斜 线 时 , 需 要 关 闭 线 路 自 动 路 径 功 能才 好绘 制 。 Prote...
