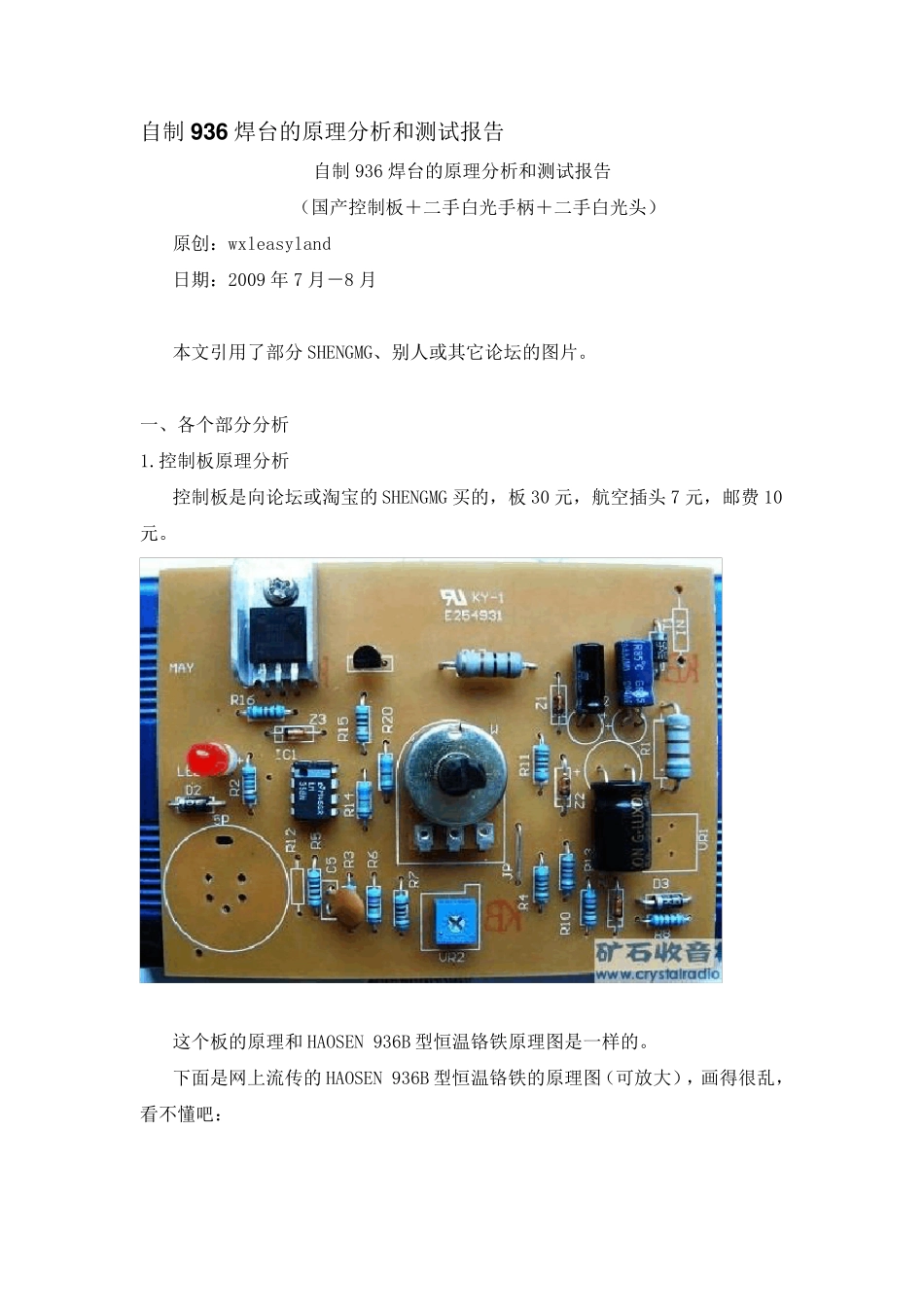

自制9 3 6 焊台的原理分析和测试报告 自制936 焊台的原理分析和测试报告 （国产控制板＋二手白光手柄＋二手白光头） 原创：wxleasyland 日期：2009 年7 月－8 月 本文引用了部分SHENGMG、别人或其它论坛的图片。 一、各个部分分析 1.控制板原理分析 控制板是向论坛或淘宝的SHENGMG 买的，板30 元，航空插头7 元，邮费 10元。 这个板的原理和HAOSEN 936B 型恒温铬铁原理图是一样的。 下面是网上流传的HAOSEN 936B 型恒温铬铁的原理图（可放大），画得很乱，看不懂吧： 下面是我画的SHENGMG 板原理图（可放大），容易看懂了吧： SHENGMG 板的R13 未接（实际是不好的，应该要接）。R10 是150 欧。ZD4是4.3V 的。 原理分析： 由双向可控硅BT137 控制对烙铁芯中加热丝的通电，由烙铁芯的热电阻Rx反馈温度。 温度检测是通过电压比较来实现，ZD2 提供稳压电压，通过R4、Rx 分压。烙铁温度越高，热电阻Rx 越大，Rx 上的电压越大。 Rx 上 的 电 压 被 第 一 个 LM358 放 大 ， 放 大 倍 数 由 微 调 电 阻 VR2 控 制 。 再 进 入 第二 个 LM358 进 行 电 压 比 较 。 ZD2 和 ZD4 之 间 提 供 设 定 电 压 ， 由 电 位 器 W 控 制 。 我们 通 过 调 节W， 来 设 定 焊 台 的 温 度 。 温 度 低 时 ， Rx 上 电 压 不 高 ， 第 二 个LM358 输 出 为 负 电 压 ， Q2 导 通 ， BT137导 通 ， 对 芯 加 热 。 达 到 设 定 温 度 时 ， 第 二 个 LM358 输 出 为 正 电 压 ， Q2 截 止 ， BT137 截 止 ， 停 止 加 热 。 注 意 ， 这 里 ZD2 和 ZD1 给 LM358 提 供 正 负 电 压 ， 相 当 于 是 双 电 压 供 电 ， ZD2的 正 极 可 认 为 是 零 点 。 R8 的 作 用 是 ： 触 发 BT137 导 通 。 C2 上 的 电 压 通 过 R8、 BT137 的 T1 端 、 BT137 的 G 端 、 Q2、 R17， 再 回 到 C2， 这 样 使 BT137 控 制 端 G 导 通 ， 从 而 BT137 的 T2、T1 端 得 以 导 通 。 2.白 光 手 柄 和 分 析 二 手 白 光 手 柄 是 在 TAOBAO 上 给 ROOR 买 的 ， 加 一 个 二 手 白 光 3C 头 ， 加 邮 费 ，一 百 多 元 了 。 手 柄 锈 迹 ...
