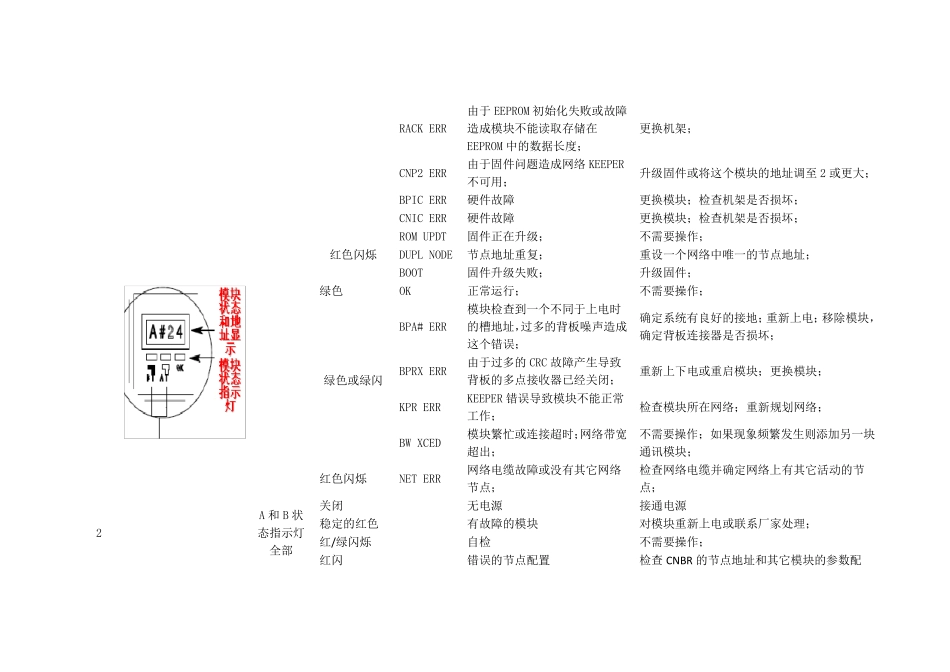

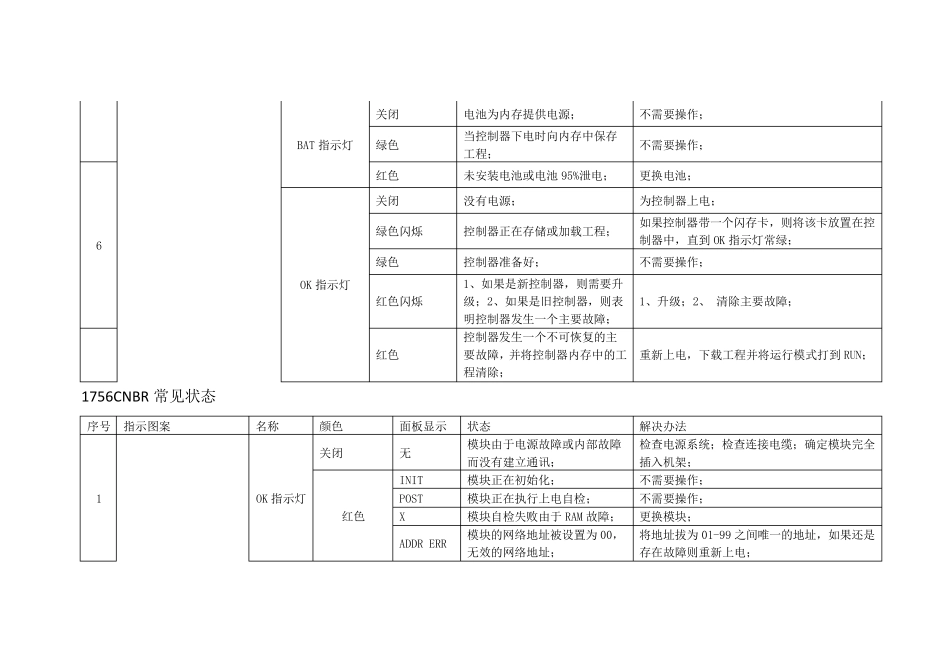

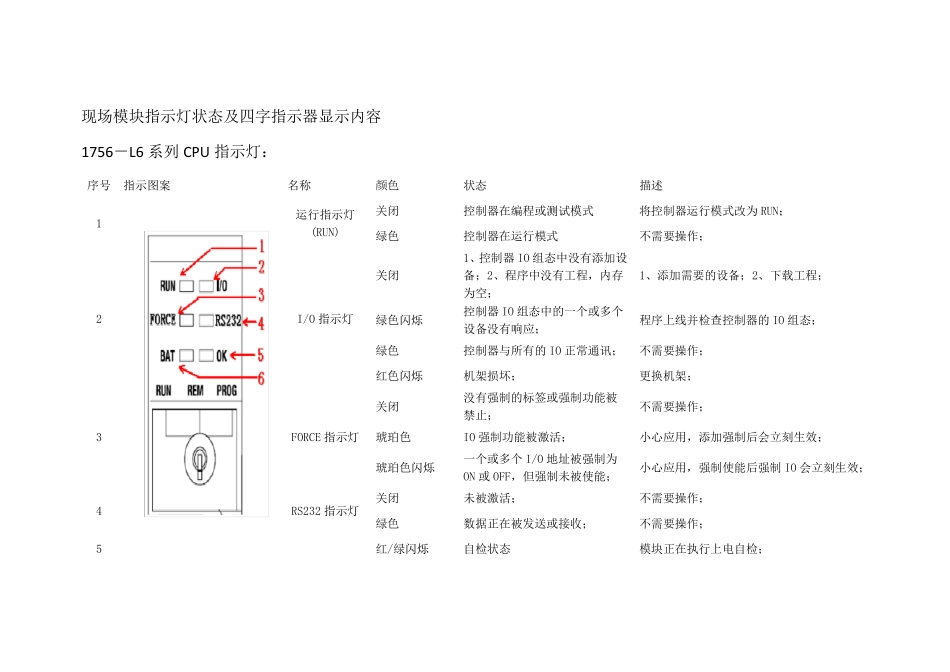

现场模块指示灯状态及四字指示器显示内容 1756－L6 系列CPU 指示灯： 序号 指示图案 名称 颜色 状态 描述 1 运行指示灯(RUN) 关闭 控制器在编程或测试模式 将控制器运行模式改为RUN； 绿色 控制器在运行模式 不需要操作； 2 I/O 指示灯 关闭 1、控制器IO 组态中没有添加设备；2、程序中没有工程，内存为空； 1、添加需要的设备；2、下载工程； 绿色闪烁 控制器IO 组态中的一个或多个设备没有响应； 程序上线并检查控制器的 IO 组态； 绿色 控制器与所有的 IO 正常通讯； 不需要操作； 红色闪烁 机架损坏； 更换机架； 3 FORCE 指示灯 关闭 没有强制的标签或强制功能被禁止； 不需要操作； 琥珀色 IO 强制功能被激活； 小心应用，添加强制后会立刻生效； 琥珀色闪烁 一个或多个 I/O 地址被强制为ON 或OFF，但强制未被使能； 小心应用，强制使能后强制IO 会立刻生效； 4 RS232 指示灯 关闭 未被激活； 不需要操作； 绿色 数据正在被发送或接收； 不需要操作； 5 红/绿闪烁 自检状态 模块正在执行上电自检； BAT 指示灯 关闭 电池为内存提供电源； 不需要操作； 绿色 当控制器下电时向内存中保存工程； 不需要操作； 6 红色 未安装电池或电池95%泄电； 更换电池； OK 指示灯 关闭 没有电源； 为控制器上电； 绿色闪烁 控制器正在存储或加载工程； 如果控制器带一个闪存卡，则将该卡放置在控制器中，直到OK 指示灯常绿； 绿色 控制器准备好； 不需要操作； 红色闪烁 1、如果是新控制器，则需要升级；2、如果是旧控制器，则表明控制器发生一个主要故障； 1、升级；2、 清除主要故障； 红色 控制器发生一个不可恢复的主要故障，并将控制器内存中的工程清除； 重新上电，下载工程并将运行模式打到RUN； 1756CNBR 常见状态 序号 指示图案 名称 颜色 面板显示 状态 解决办法 1 OK 指示灯 关闭 无 模块由于电源故障或内部故障而没有建立通讯； 检查电源系统；检查连接电缆；确定模块完全插入机架； 红色 INIT 模块正在初始化； 不需要操作； POST 模块正在执行上电自检； 不需要操作； X 模块自检失败由于 RAM 故障； 更换模块； ADDR ERR 模块的网络地址被设置为00，无效的网络地址； 将地址拔为01-99 之间唯一的地址，如果还是存在故障则重新上电； RACK ERR 由于EEPROM 初始化失败或故障造成模块不能读取存储...
