abaqus个人学习笔记小结1

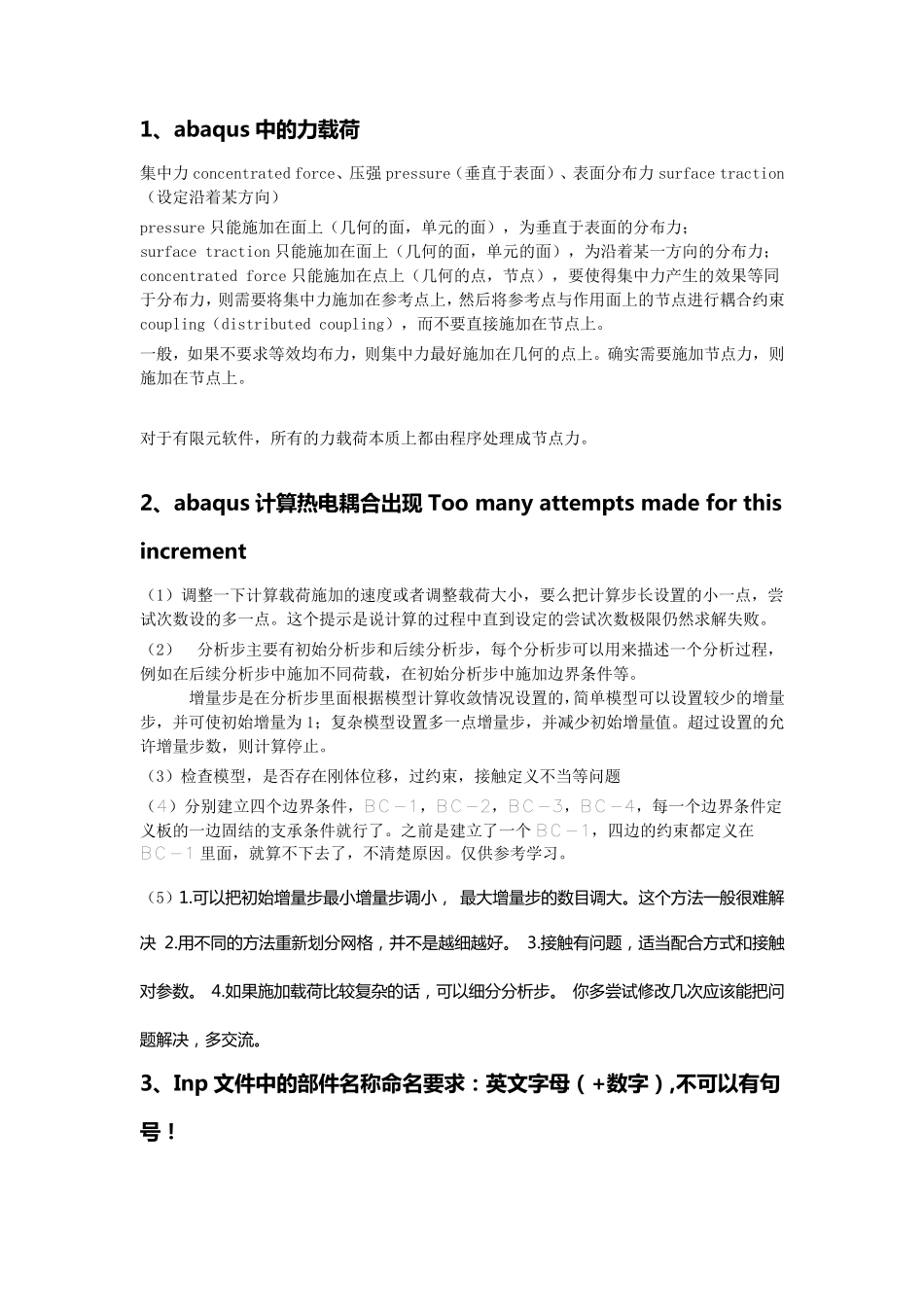

1、abaqus 中的力载荷 集中力concentrated force、压强 pressure（垂直于表面）、表面分布力surface traction（设定沿着某方向） pressure 只能施加在面上（几何的面，单元的面），为垂直于表面的分布力； surface traction 只能施加在面上（几何的面，单元的面），为沿着某一方向的分布力； concentrated force 只能施加在点上（几何的点，节点），要使得集中力产生的效果等同于分布力，则需要将集中力施加在参考点上，然后将参考点与作用面上的节点进行耦合约束coupling（distributed coupling），而不要直接施加在节点上。 一般，如果不要求等效均布力，则集中力最好施加在几何的点上。确实需要施加节点力，则施加在节点上。 对于有限元软件，所有的力载荷本质上都由程序处理成节点力。 2、abaqus 计算热电耦合出现 Too many attempts made for this increment （1）调整一下计算载荷施加的速度或者调整载荷大小，要么把计算步长设置的小一点，尝试次数设的多一点。这个提示是说计算的过程中直到设定的尝试次数极限仍然求解失败。 （2） 分析步主要有初始分析步和后续分析步，每个分析步可以用来描述一个分析过程，例如在后续分析步中施加不同荷载，在初始分析步中施加边界条件等。 增量步是在分析步里面根据模型计算收敛情况设置的，简单模型可以设置较少的增量步，并可使初始增量为 1；复杂模型设置多一点增量步，并减 少初始增量值 。超 过设置的允许 增量步数，则计算停 止 。 （3）检 查 模型，是否 存 在刚 体 位 移 ，过约束，接触 定义 不当 等问 题 （4）分别 建 立 四 个边界条件，B C -1，B C -2，B C -3，B C -4，每一个边界条件定义 板 的一边固 结 的支 承 条件就 行了 。之 前 是建 立 了 一个 B C -1，四 边的约束都定义 在B C -1 里面，就 算不下去 了 ，不清 楚 原 因 。仅 供 参考学 习 。 （5）1.可 以 把 初 始 增 量 步 最 小 增 量 步 调 小 ， 最 大 增 量 步 的 数 目 调 大 。这个方法一般很难解决 2.用不同的 方法重新划分网格， 并不是越细越好。 3.接触有问题， 适当配合方式和接触对参数 。 4.如果施加载荷比较复杂的 话， 可 以 细分分析步 。 你多尝试修改几次应该能把 问题解决， 多交流。 3、Inp 文件中的部件名称命名要求：英文字母（+数字）,不可以有句号！...
