ABAQUS若干技巧

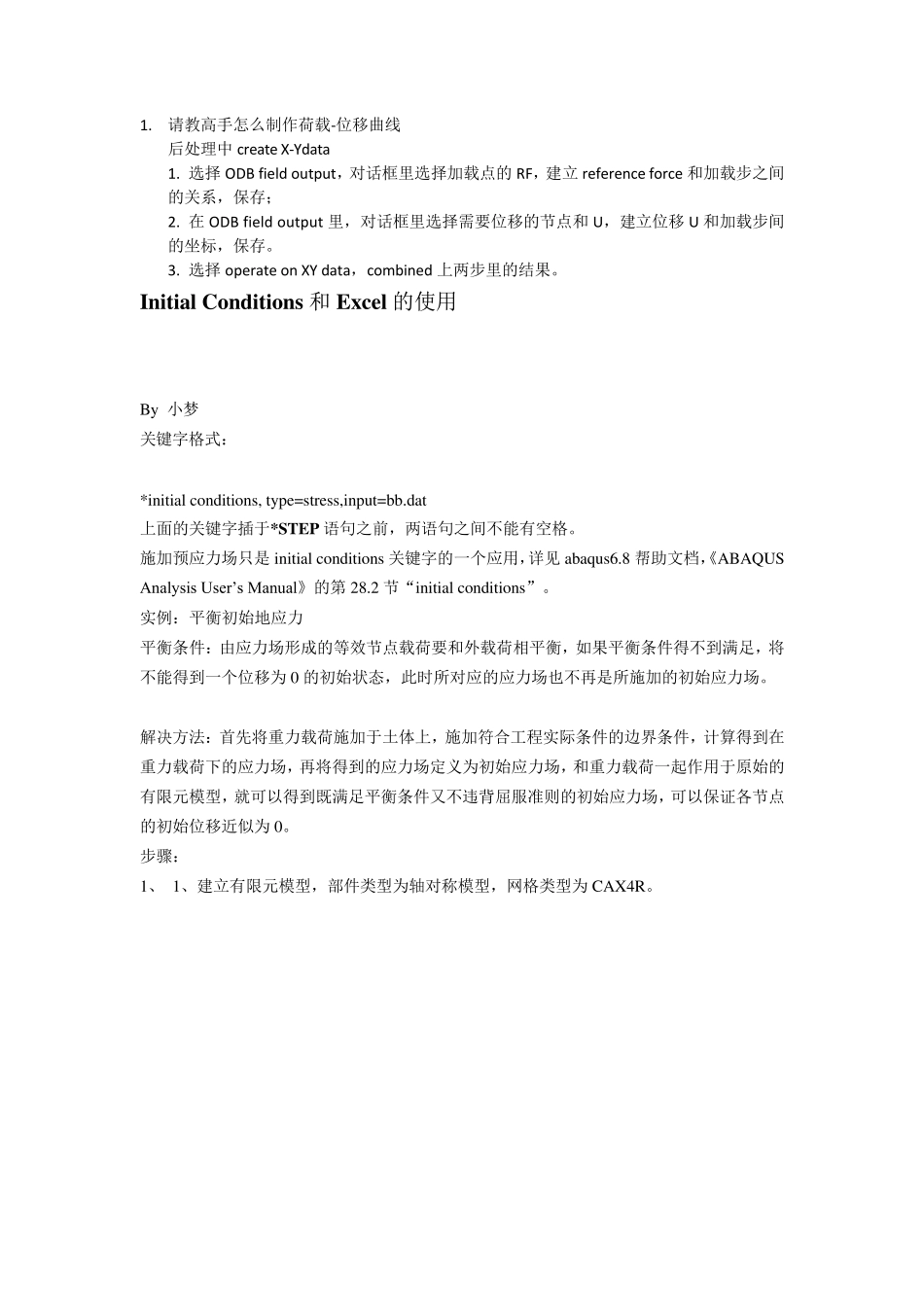

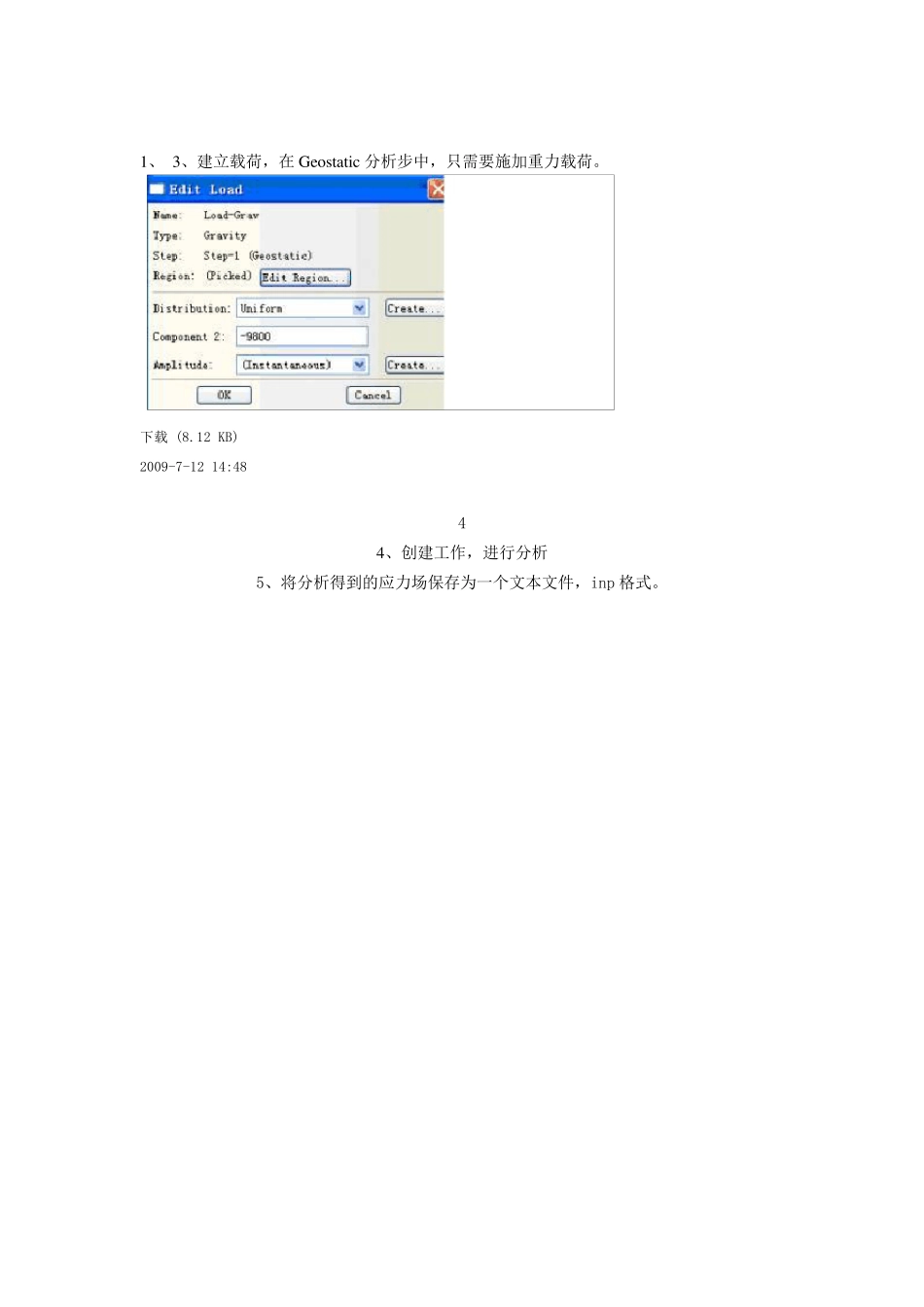

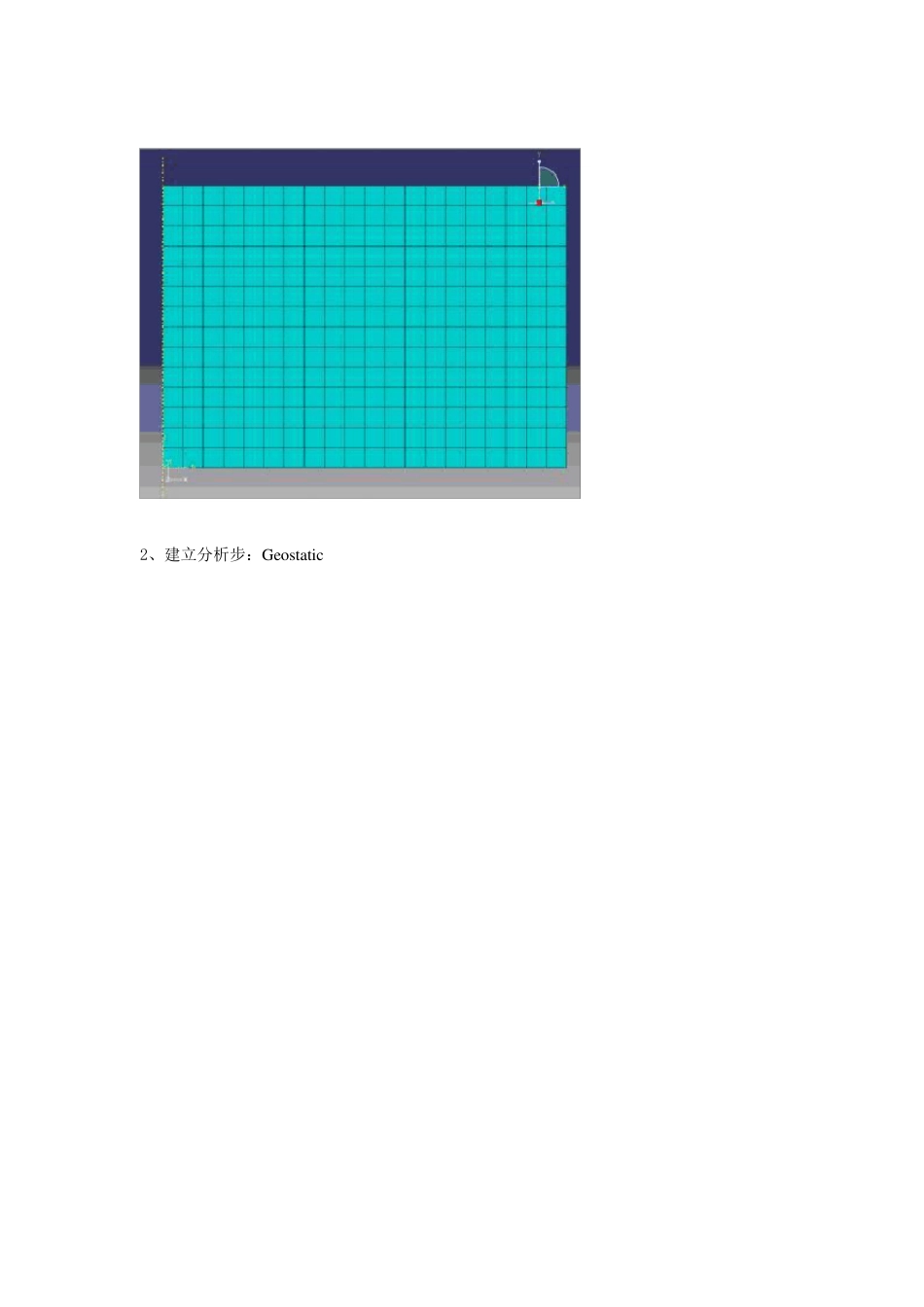

1. 请教高手怎么制作荷载-位移曲线 后处理中create X-Ydata 1. 选择ODB field output，对话框里选择加载点的RF，建立reference force 和加载步之间的关系，保存； 2. 在ODB field output 里，对话框里选择需要位移的节点和U，建立位移U 和加载步间的坐标，保存。 3. 选择operate on XY data，combined 上两步里的结果。 Initial Conditions 和Ex cel 的使用 By 小梦 关键字格式： *initial conditions, type=stress,input=bb.dat 上面的关键字插于*STEP 语句之前，两语句之间不能有空格。 施加预应力场只是initial conditions 关键字的一个应用，详见abaqus6.8 帮助文档，《ABAQUS Analysis User’s Manual》的第28.2 节“initial conditions”。 实例：平衡初始地应力 平衡条件：由应力场形成的等效节点载荷要和外载荷相平衡，如果平衡条件得不到满足，将不能得到一个位移为 0 的初始状态，此时所对应的应力场也不再是所施加的初始应力场。 解决方法：首先将重力载荷施加于土体上，施加符合工程实际条件的边界条件，计算得到在重力载荷下的应力场，再将得到的应力场定义为初始应力场，和重力载荷一起作用于原始的有限元模型，就可以得到既满足平衡条件又不违背屈服准则的初始应力场，可以保证各节点的初始位移近似 为 0。 步骤 ： 1、 1、 建立有限元模型，部 件类 型为轴 对称 模型，网 格类 型为 CAX4R。 2、建立分析步：Geostatic 1、 3、建立载荷，在 Geostatic 分析步中，只需要施加重力载荷。 下载 (8.12 KB) 2009-7-12 14:48 4 4、创建工作，进行分析 5、将分析得到的应力场保存为一个文本文件，inp 格式。 在工作目录下会生成一个bb.in p 文件 1、 6、用ex cel 打开bb.in p 文件。注意：先打开一个空白的ex cel 文件，再导入bb.in p 文件。 删去多余的行号和列号，只各个应力分量列。 将各个应力分量的科学计数法格式改为显示小数点后5 位。如下图所示，将第一列添加：Soil-1.1、Soil-1.2、…，先在第一列第一行填入Soil-1.1，然后使用excel 的拖拽功能。 这是应力场 1、 7、将文件另存为“CSV(逗号分隔)”，出现的提示信息，单击“是”即可。 2、 8、将CSV 文件重命名为dat 文件。 9、返回原来的 Abaqus 模型，单击 edit keywords。 10、重命名工作 job，进行分析。可以发现，应力结果和原先一样，但是位移结果接近于零了...
