ABB800变频器故障说明

ABB800变频器故障说明_第1页
1/22

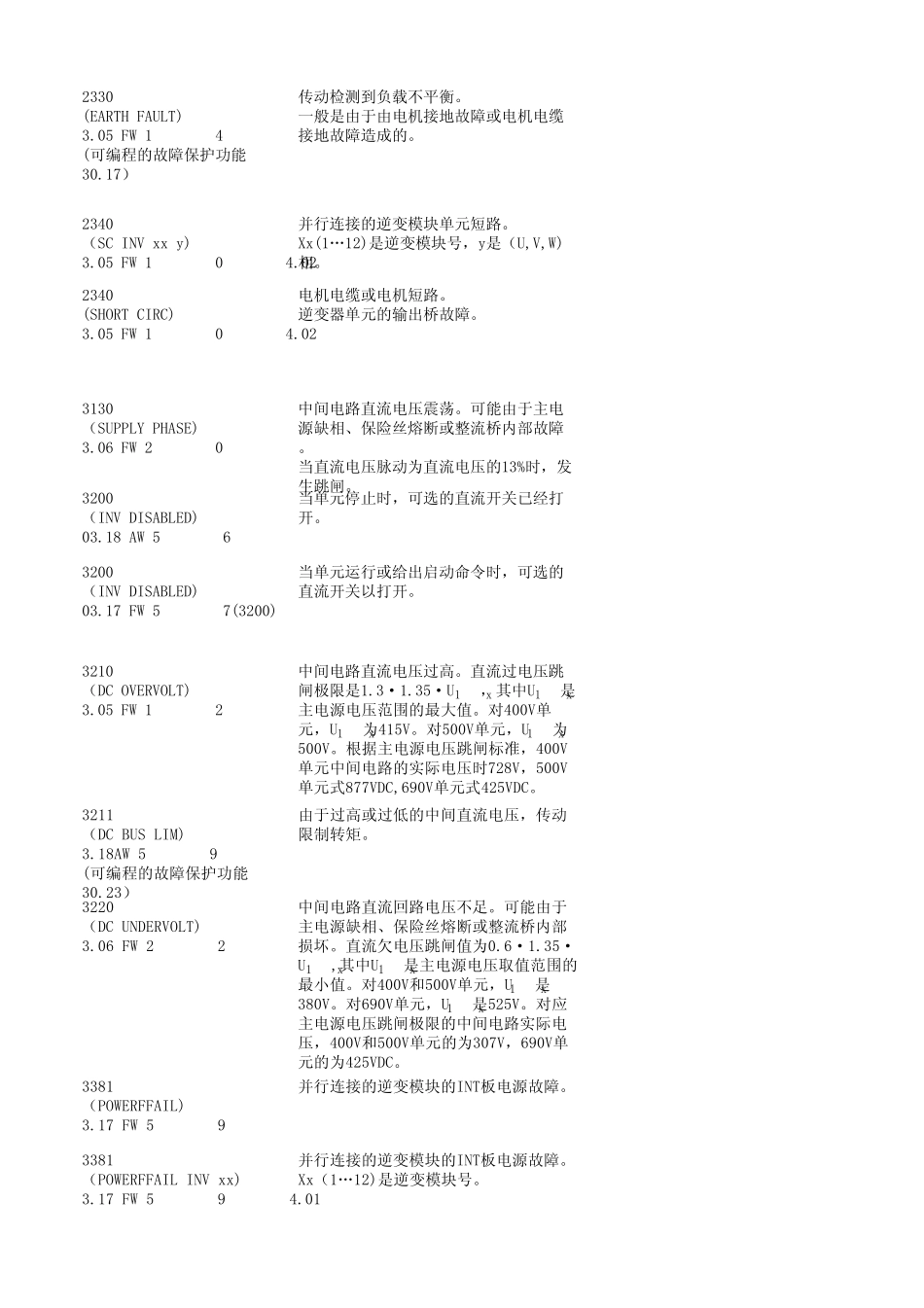

ABB800变频器故障说明_第2页
2/22
ABB800变频器故障说明_第3页
3/22
故障原因2211(CURR MEAS)输出电流测量回路出现电流互感器故障。2212(INV CUR LIM)3.18 AW 5 bit 8(可编程的故障保护功能30.23)传动逆变器电流限幅。2300(MOT CUR LIM)3.18 AW 5 bit 10(可编程的故障保护功能30.23)根据参数20.03 MAXIMUM CURRENT定义的电流限幅,传动限制电机电流。2310(OVERCURRENT)3.05 FW 1 bit 1输出电流过大。超过跳闸极限值。2310(OVERCURR xx3.05 FW 1 bit 1 and 4.01并行连接的逆变模块的过流故障。xx(1„12)是逆变模块的编号。2312(USER L CURVE)3.18 AW 5 bit 13总的电机电流超出参数组72 USER LOADCURVE 定义的负载曲线。2312(USER L CURVE)3.17 FW 5 bit 10总的电机电流超出参数组72 USER LOADCURVE 定义的负载曲线。2330(EARTH FAULT)3.08 AW 1 bit 14(可编程的故障保护功能30.17)传动系统检测到负载不平衡。可能由电机接地故障或电机电缆接地故障引起。2330(CUR UNBAL xx)3.05 FW 1 bit 4 and 4.01(可编程的故障保护功能30.17)在并行连接的逆变单元模块中,传动检查到逆变单元过高的输出电流不平衡。这可能是由于外部故障(接地故障、电机故障、电缆故障等)或内部故障(损坏的逆变器部件)引起。xx(1„12)是逆变模块的编号。2330(EARTH FAULT)3.05 FW 1 bit 4(可编程的故障保护功能30.17)传动检测到负载不平衡。一般是由于由电机接地故障或电机电缆接地故障造成的。2340(SC INV xx y)3.05 FW 1 bit 0 and 4.02并行连接的逆变模块单元短路。Xx(1„12)是逆变模块号,y是(U,V,W)相。2340(SHORT CIRC)3.05 FW 1 bit 0 and 4.02电机电缆或电机短路。逆变器单元的输出桥故障。3130(SUPPLY PHASE)3.06 FW 2 bit 0中间电路直流电压震荡。可能由于主电源缺相、保险丝熔断或整流桥内部故障。当直流电压脉动为直流电压的13%时,发生跳闸。3200(INV DISABLED)03.18 AW 5 bit 6当单元停止时,可选的直流开关已经打开。3200(INV DISABLED)03.17 FW 5 bit 7(3200)当单元运行或给出启动命令时,可选的直流开关以打开。3210(DC OVERVOLT)3.05 FW 1 bit 2中间电路直流电压过高。直流过电压跳闸极限是1.3·1.35·U1max,其中U1max是主电源电压范围的最大值。对400V单元,U1max为415V。对500V单元,U1max为500V。根据主电源电压跳闸标准,400V单元中间电路的实际电压时728V,500V单元式877VDC,690V单元式425...
