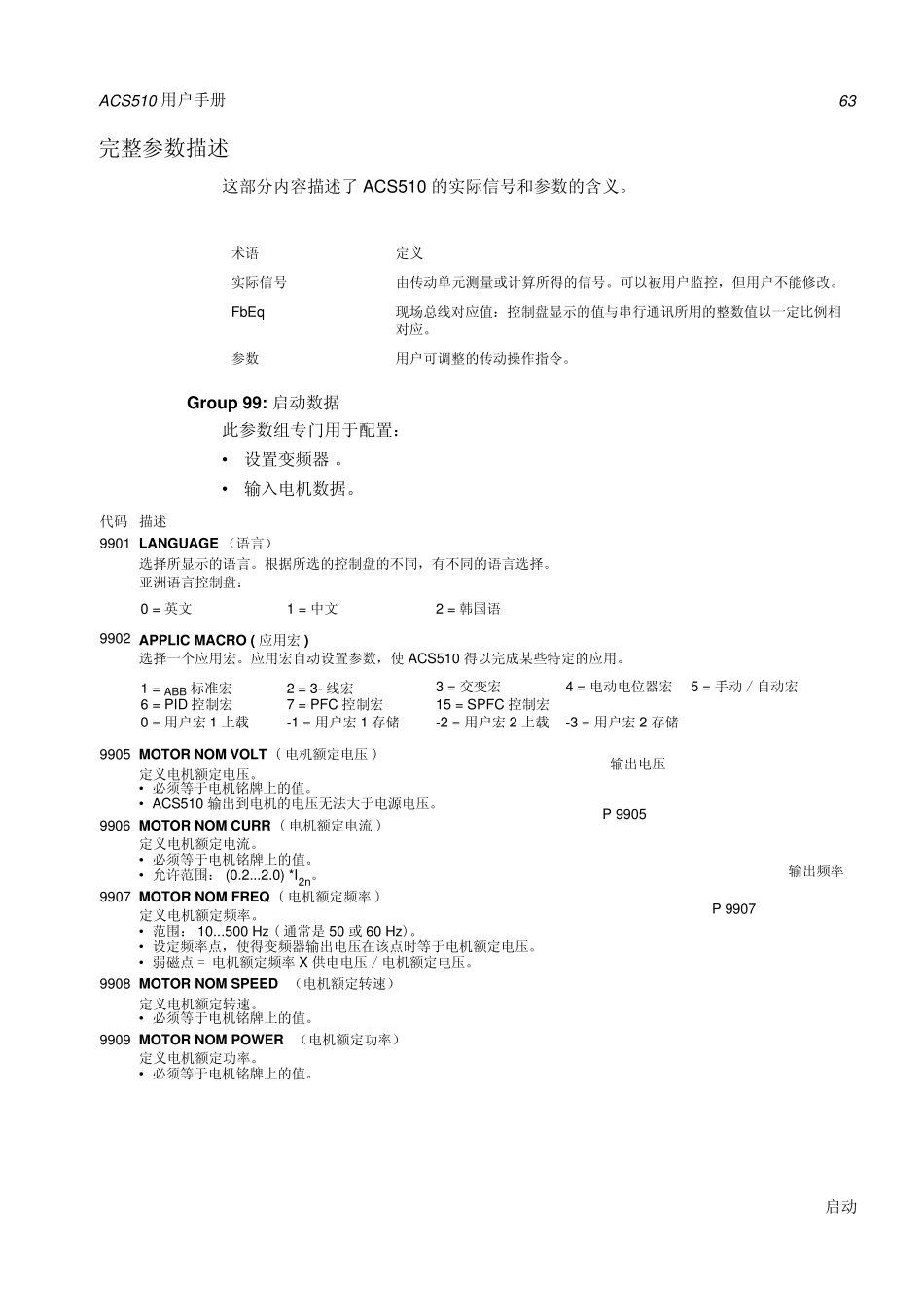

ACS510 用户手册63启动完整参数描述这部分内容描述了ACS510 的实际信号和参数的含义。 Grou p 99: 启动数据此参数组专门用于配置：• 设置变频器 。• 输入电机数据。术语定义实际信号由传动单元测量或计算所得的信号。可以被用户监控，但用户不能修改。FbEq现场总线对应值：控制盘显示的值与串行通讯所用的整数值以一定比例相对应。 参数 用户可调整的传动操作指令。代码 描述9901 LANGUAGE （语言）选择所显示的语言。根据所选的控制盘的不同，有不同的语言选择。亚洲语言控制盘：9902 APPLIC MACRO ( 应用宏 )选择一个应用宏。应用宏自动设置参数，使 ACS510 得以完成某些特定的应用。 9905 MOTOR NOM VOLT ( 电机额定电压 )定义电机额定电压。 • 必须等于电机铭牌上的值。• ACS510 输出到电机的电压无法大于电源电压。9906 MOTOR NOM CURR ( 电机额定电流 )定义电机额定电流。 • 必须等于电机铭牌上的值。 • 允许范围： (0.2...2.0) *I2n。9907 MOTOR NOM FREQ ( 电机额定频率 )定义电机额定频率。• 范围： 10...500 Hz ( 通常是 50 或 60 Hz)。• 设定频率点，使得变频器输出电压在该点时等于电机额定电压。 • 弱磁点 = 电机额定频率 X 供电电压 / 电机额定电压。9908 MOTOR NOM SPEED （电机额定转速）定义电机额定转速。• 必须等于电机铭牌上的值。9909 MOTOR NOM POWER （电机额定功率）定义电机额定功率。 • 必须等于电机铭牌上的值。0 = 英文1 = 中文2 = 韩国语1 = ABB 标准宏2 = 3- 线宏3 = 交变宏4 = 电动电位器宏5 = 手动/ 自动宏6 = PID 控制宏7 = PFC 控制宏15 = SPFC 控制宏0 = 用户宏 1 上载-1 = 用户宏 1 存储-2 = 用户宏 2 上载-3 = 用户宏 2 存储 输出电压输出频率P 9907P 990564ACS510 用户手册启动Grou p 01: 运行数据这组参数包括了变频器装置的运行数据，包括实际信号。实际信号值由变频器装置测量或通过计算获得，且不能由用户设置。 代码 描述0102 SPEED( 速度 )计算出的电机转速 (rpm)。0103 OUTPUT FREQ ( 输出频率 )变频器的输出频率 ( 也作为缺省输出显示 )。0104 CURRENT ( 电流 )ACS510 测量的电机电流值 ( 也作为缺省输出显示 )。0105 TORQUE ( 转矩 )输出转矩，计算的电机轴输出转矩，以电机额定转矩的百分数表示。0106 POWER ( 功...
