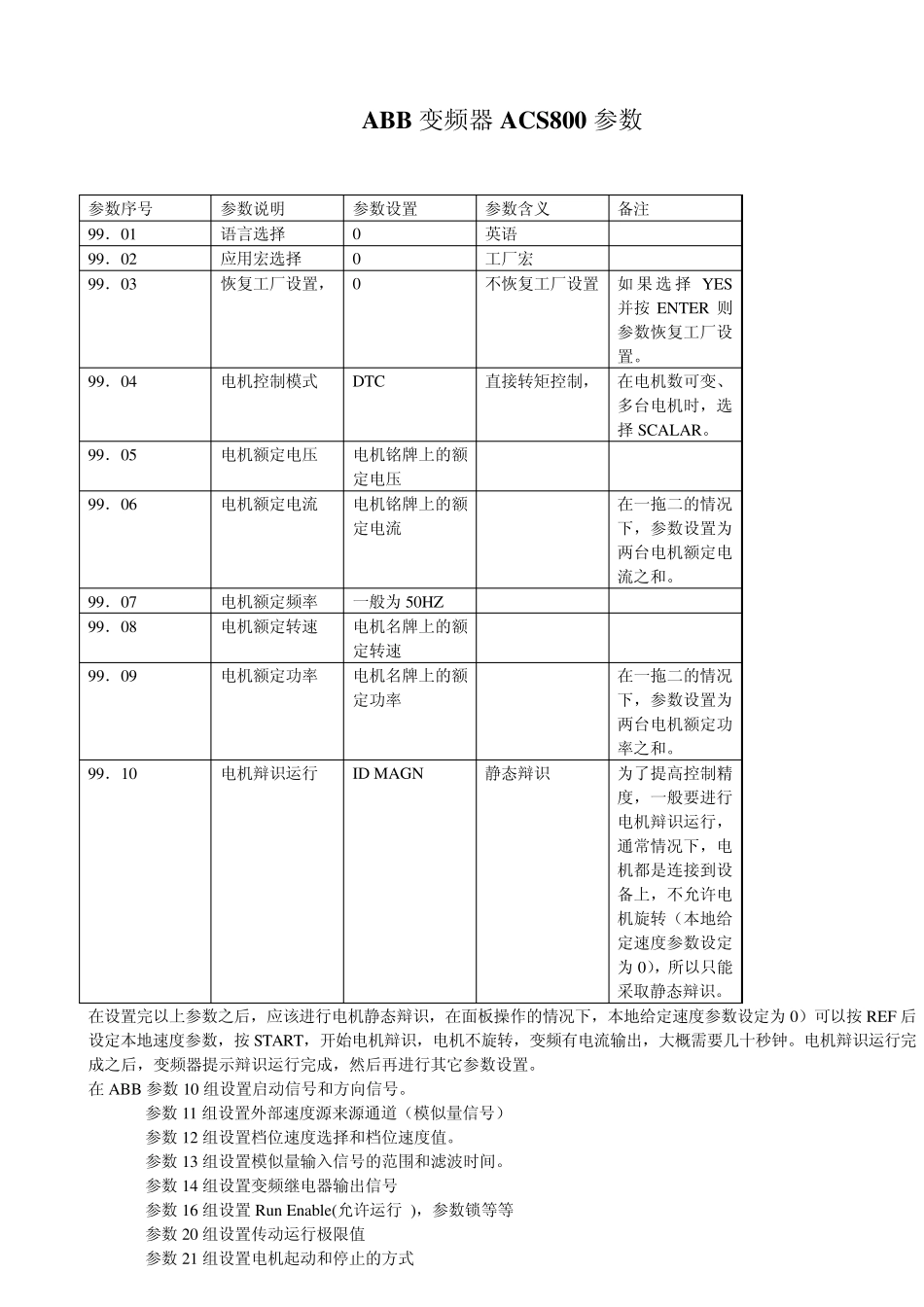

ABB 变频器ACS800 参数 参数序号 参数说明 参数设置 参数含义 备注 99.01 语言选择 0 英语 99.02 应用宏选择 0 工厂宏 99.03 恢复工厂设置, 0 不恢复工厂设置 如果选择YES并按ENTER 则参数恢复工厂设置。 99.04 电机控制模式 DTC 直接转矩控制, 在电机数可变、多台电机时,选择SCALAR。 99.05 电机额定电压 电机铭牌上的额定电压 99.06 电机额定电流 电机铭牌上的额定电流 在一拖二的情况下,参数设置为两台电机额定电流之和。 99.07 电机额定频率 一般为 50HZ 99.08 电机额定转速 电机名牌上的额定转速 99.09 电机额定功率 电机名牌上的额定功率 在一拖二的情况下,参数设置为两台电机额定功率之和。 99.10 电机辩识运行 ID MAGN 静态辩识 为了提高控制精度,一般要进行电机辩识运行,通常情况下,电机都是连接到设备上,不允许电机旋转(本地给定速度参数设定为 0),所以只能采取静态辩识。 在设置完以上参数之后,应该进行电机静态辩识,在面板操作的情况下,本地给定速度参数设定为 0)可以按REF 后设定本地速度参数,按START,开始电机辩识,电机不旋转,变频有电流输出,大概需要几十秒钟。电机辩识运行完成之后,变频器提示辩识运行完成,然后再进行其它参数设置。 在ABB 参数10 组设置启动信号和方向信号。 参数11 组设置外部速度源来源通道(模似量信号) 参数12 组设置档位速度选择和档位速度值。 参数13 组设置模似量输入信号的范围和滤波时间。 参数14 组设置变频继电器输出信号 参数16 组设置Ru n En able(允许运行 ),参数锁等等 参数20 组设置传动运行极限值 参数21 组设置电机起动和停止的方式 参数 22 组设置加速和减速时间。 参数 25 组设置危险速度区,电机不允许在这区域里运行 参数 26 组设置电机控制 参数 27 组设置制动斩波器的控制 参数 30 组设置可编程的故障保护功能 参数 42 组设置机械制动控制 10.01 EXT1 STRT/STP/DIR 定义外部控制地 1(EXT1)用于启动、停止和转向命令的信号源 DI1 F, DI2 R 定义外部控制地 1(EXT1)用于起动,停机和转向命令信号源,可以选择如下: DI1 F, DI2 R DI3 F, DI4R DI5 F, DI6 R PARAM 10.04 通过数字输入 DI1 和 DI2 发出启动、停机和转向命令。 注 意 : 参 数 10.03 DIRECTION 必 须 设 置 为 REQUEST。 10.03 REF DIR...
