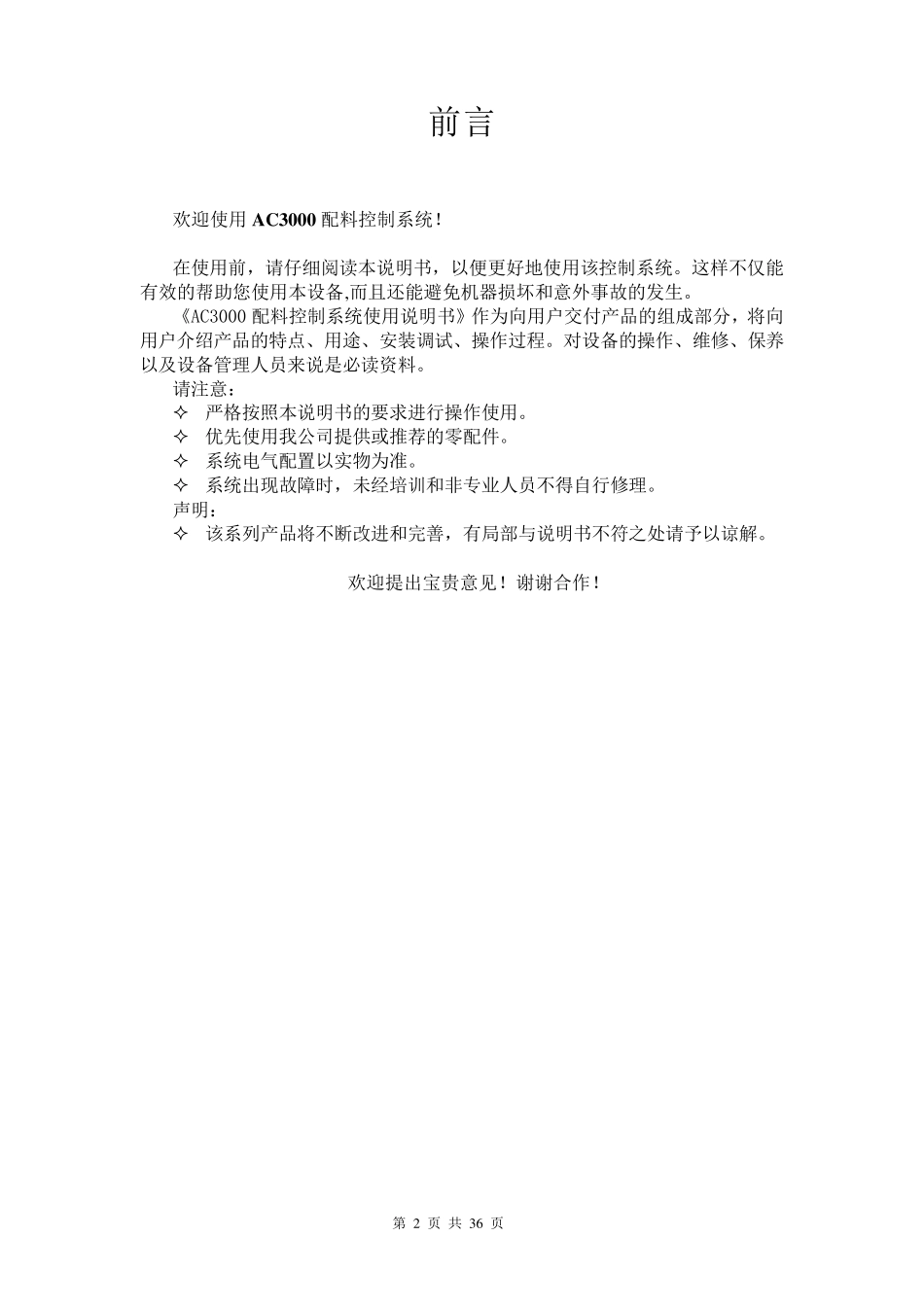

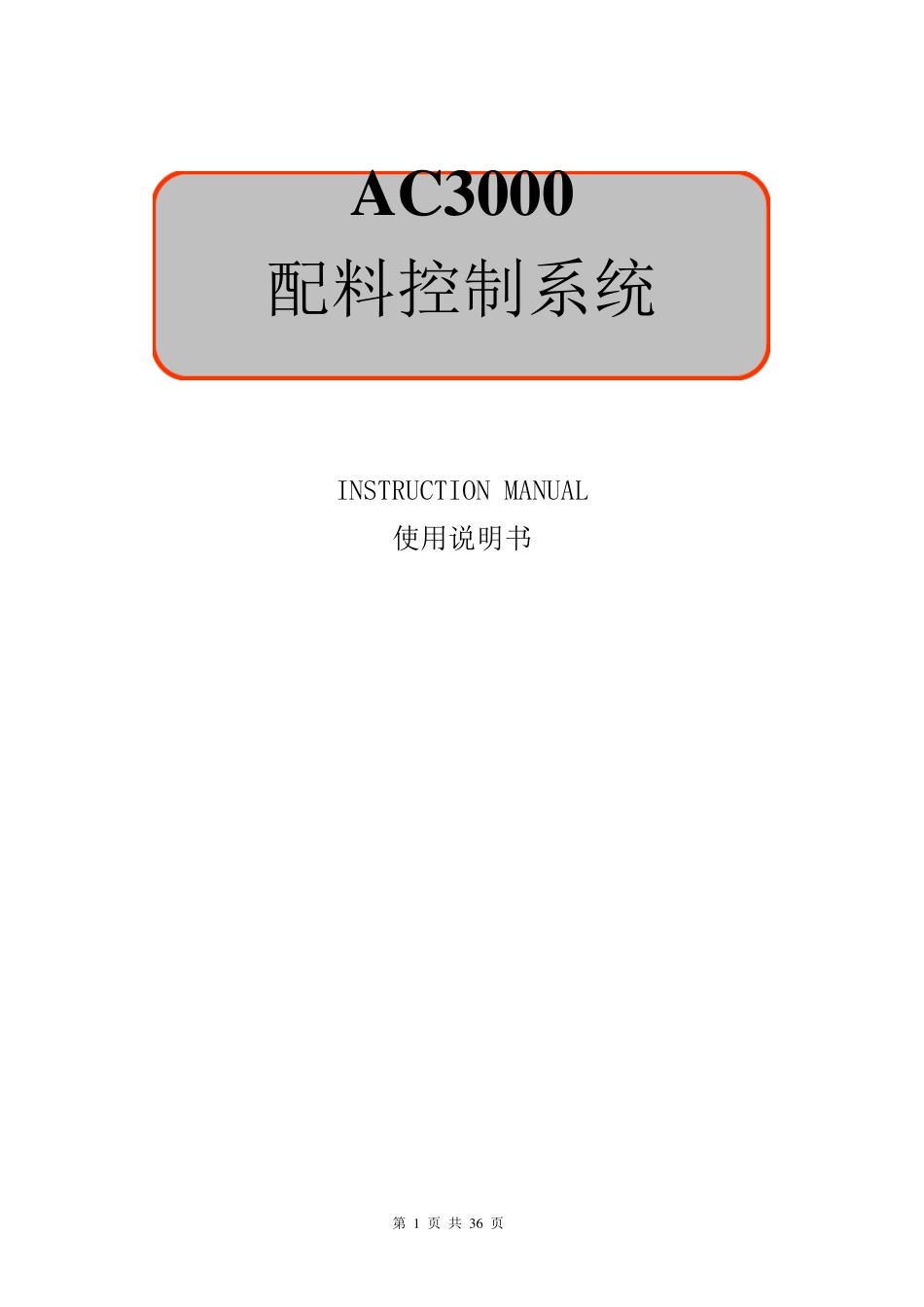

第 1 页 共 3 6 页 A C 3000 配料控制系统 INSTRUCTION MANUAL 使用说明书 第 2 页 共 3 6 页 前言 欢迎使用A C 3000 配料控制系统！ 在使用前，请仔细阅读本说明书，以便更好地使用该控制系统。这样不仅能有效的帮助您使用本设备,而且还能避免机器损坏和意外事故的发生。 《AC3000 配料控制系统使用说明书》作为向用户交付产品的组成部分，将向用户介绍产品的特点、用途、安装调试、操作过程。对设备的操作、维修、保养以及设备管理人员来说是必读资料。 请注意： 严格按照本说明书的要求进行操作使用。 优先使用我公司提供或推荐的零配件。 系统电气配置以实物为准。 系统出现故障时，未经培训和非专业人员不得自行修理。 声明： 该系列产品将不断改进和完善，有局部与说明书不符之处请予以谅解。 欢迎提出宝 贵 意见 ！谢 谢 合 作！ 第 3 页 共 3 6 页 一 、 控 制 系 统 概 述 1. 系 统 原 理 该 控 制 系 统 是 水 泥 混 凝 土 搅 拌 设 备 的 核 心 部 件 ， 其 由 上 位 计 算 机 和 可 编 程 控制 器 （ PLC） 以 及 称 重 仪 表 （ 或 是 称 重 模 块 ） 组 成 的 分 布 式 计 算 机 控 制 系 统 ， 是一 种 多 任 务 、 高 智 能 、 高 稳 定 性 的 自 动 化 产 品 。 各 单 元 之 间 利 用 串 口 进 行 通 讯 ，上 位 机 采 集 仪 表 或 模 块 的 称 重 值 及 各 种 状 态 信 号 ，通 过 PLC 判 断 外 围 门 开 关 信 号和 电 机 启 停 信 号 ， 以 此 决 定 PLC 的 输 出 状 态 ， 控 制 外 围 门 开 关 和 电 机 启 停 ， 达 到自 动 控 制 生 产 目 的 。 2. 系 统 特 点 采 用 可 编 程 控 制 器 （ PLC） 对 生 产 过 程 进 行 控 制 ， 具 备 高 可 靠 性 。 上 位 机 操作 系 统 采 用 WINDOWS XP， 性 能 更 稳 定 。 系 统 功 能 具 有 ： 实 现 对 配 料 、 卸料 、 搅 拌 和 出 砼全过 程 的 自 动 控 制 ； 可 连续生 产 ， 生 产 中切换下一 配 方不需停 机 等待， 生 产 方数和 罐数可 在生 产 过 程 中任 意修改； 搅 拌 时间...
