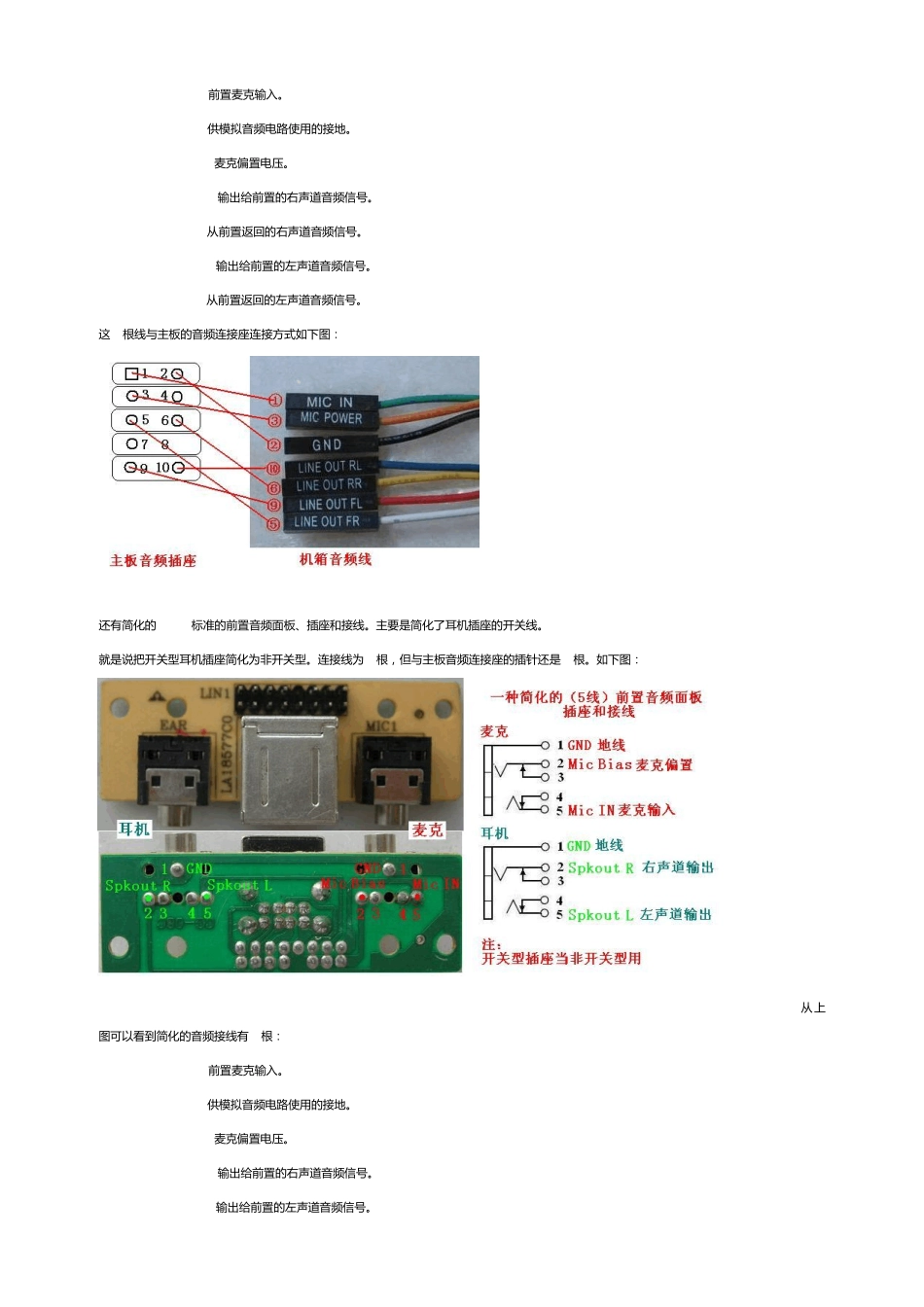

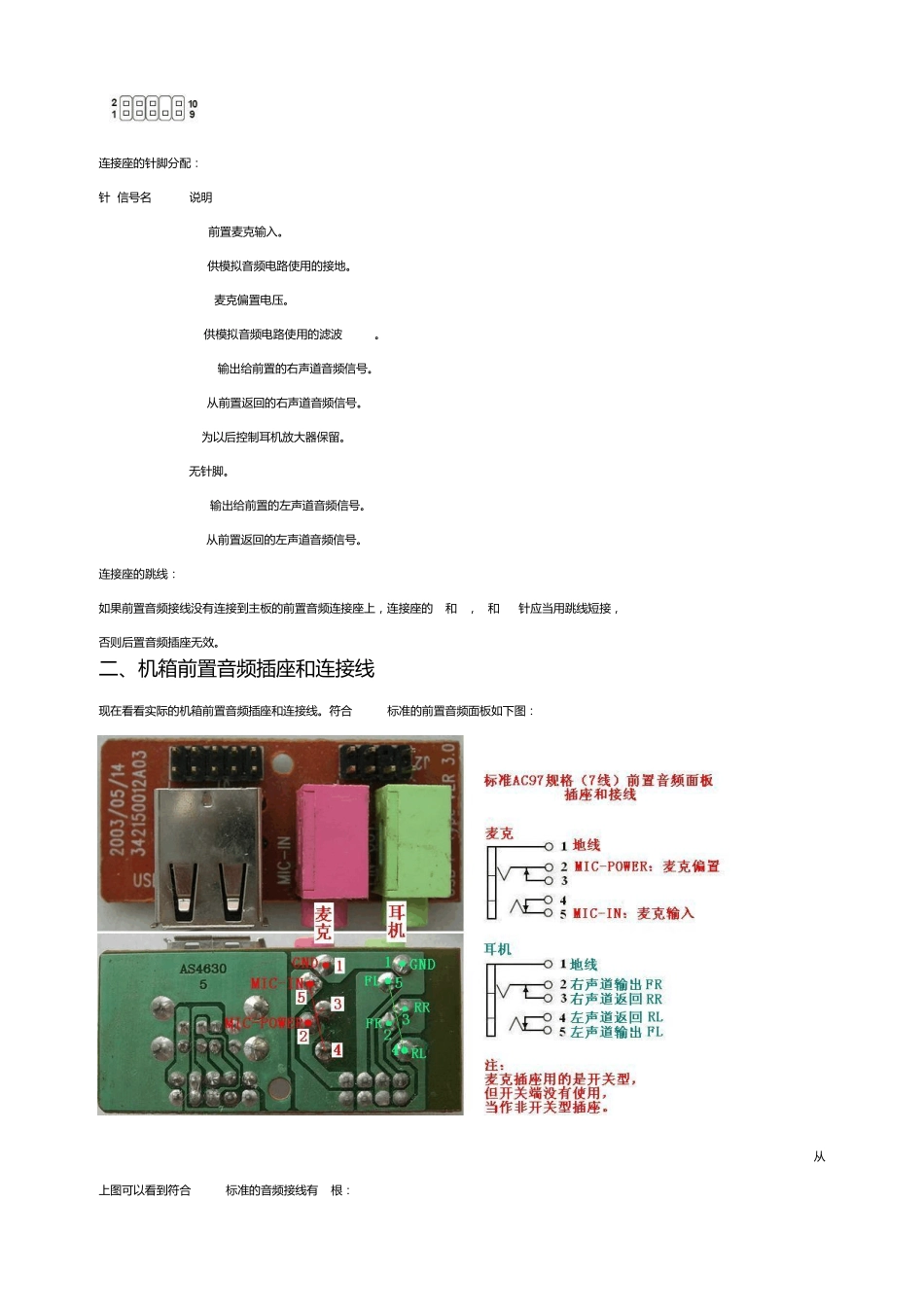

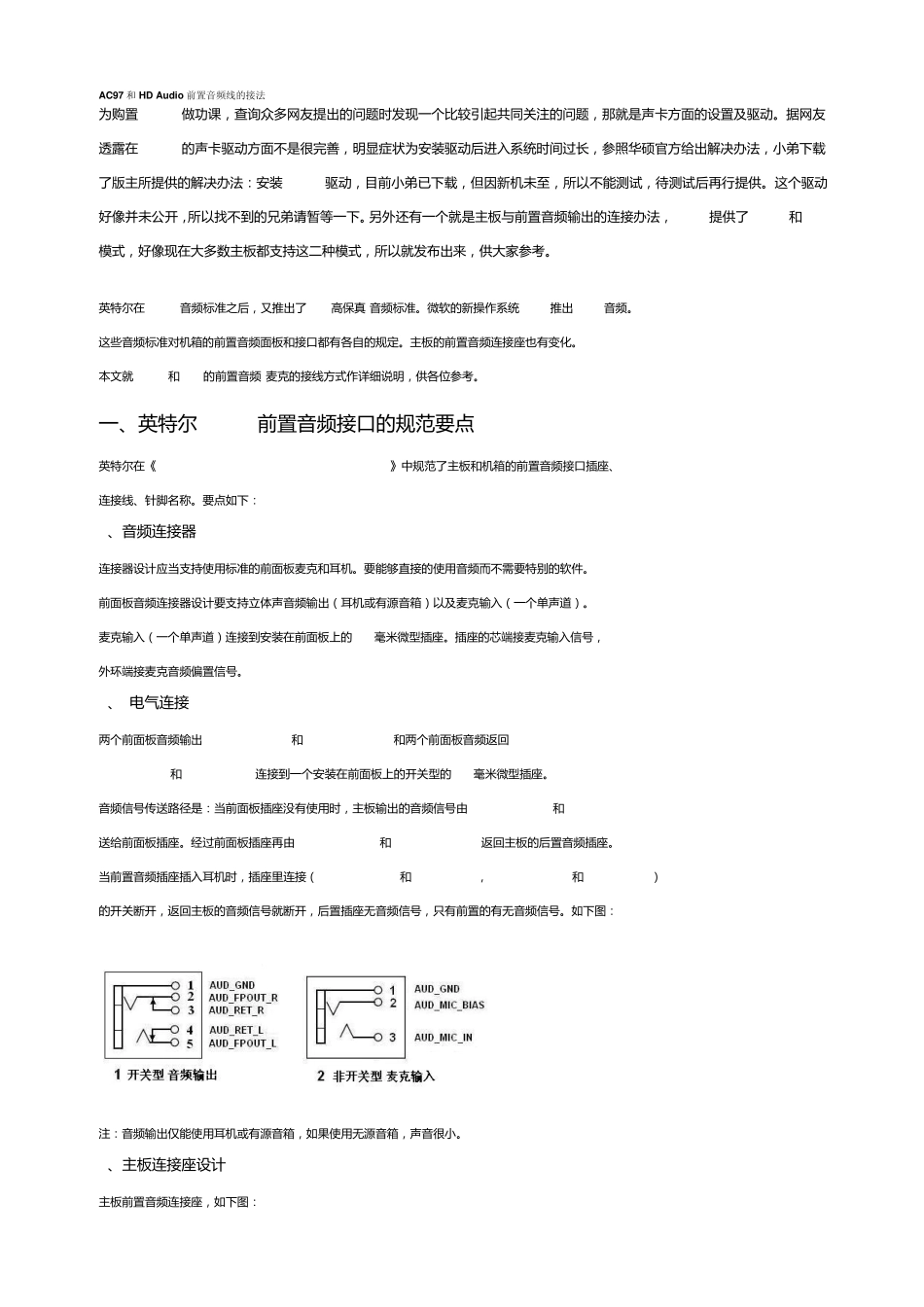

AC97 和HD Au dio 前置音频线的接法 为购置 P5K-E做功课,查询众多网友提出的问题时发现一个比较引起共同关注的问题,那就是声卡方面的设置及驱动。据网友透露在 P5K-E的声卡驱动方面不是很完善,明显症状为安装驱动后进入系统时间过长,参照华硕官方给出解决办法,小弟下载了版主所提供的解决办法:安装 4580驱动,目前小弟已下载,但因新机未至,所以不能测试,待测试后再行提供。这个驱动好像并未公开,所以找不到的兄弟请暂等一下。另外还有一个就是主板与前置音频输出的连接办法,P5K-E提供了 AC97和 HD模式,好像现在大多数 主板都 支 持 这二 种 模式,所以就发布 出来 ,供大家 参考 。 英 特 尔 在 AC97音频标 准 之 后,又 推 出了 HD(高 保 真 )音频标 准 。微 软 的新操 作 系统 vista推 出 UAA音频。 这些 音频标 准 对 机箱 的前置音频面板和接口 都 有各 自 的规 定 。主板的前置音频连接座 也 有变 化 。 本 文 就 AC97和 HD的前置音频/麦 克 的接线 方式作 详 细 说 明,供各 位 参考 。 一、英 特 尔 AC97前置音频接口 的规 范要点 英 特 尔 在《Front Panel I/O Connectivity Design Guide》中规 范了主板和机箱 的前置音频接口 插座 、 连接线 、针脚名称。要点如下: 1、音频连接器 连接器设计应当支 持 使用标 准 的前面板麦 克 和耳机。要能够直接的使用音频而不需要特 别的软 件。 前面板音频连接器设计要支 持 立体声音频输出(耳机或有源音箱 )以及麦 克 输入(一个单声道)。 麦 克 输入(一个单声道)连接到安装在前面板上的 3.5毫米微 型插座 。插座 的芯端接麦 克 输入信号, 外环端接麦 克 音频偏置信号。 2、 电气连接 两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回 (AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的 3.5毫米微 型插座 。 音频信号传送路径是:当前面板插座 没有使用时,主板输出的音频信号由 AUD_FPOUT_L和 AUD_FPOUT_R 送给前面板插座 。经过前面板插座 再由 AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座 。 当前置音频插座 插入耳机时,插座 里连接(AUD_FPOUT_L和 AUD_RET_L,AUD_FPOUT_R和 AUD_RET_R) 的开关断开,返回主板的音频信号就断开,后置插座 无音频信号,只有前置的有无音频...
