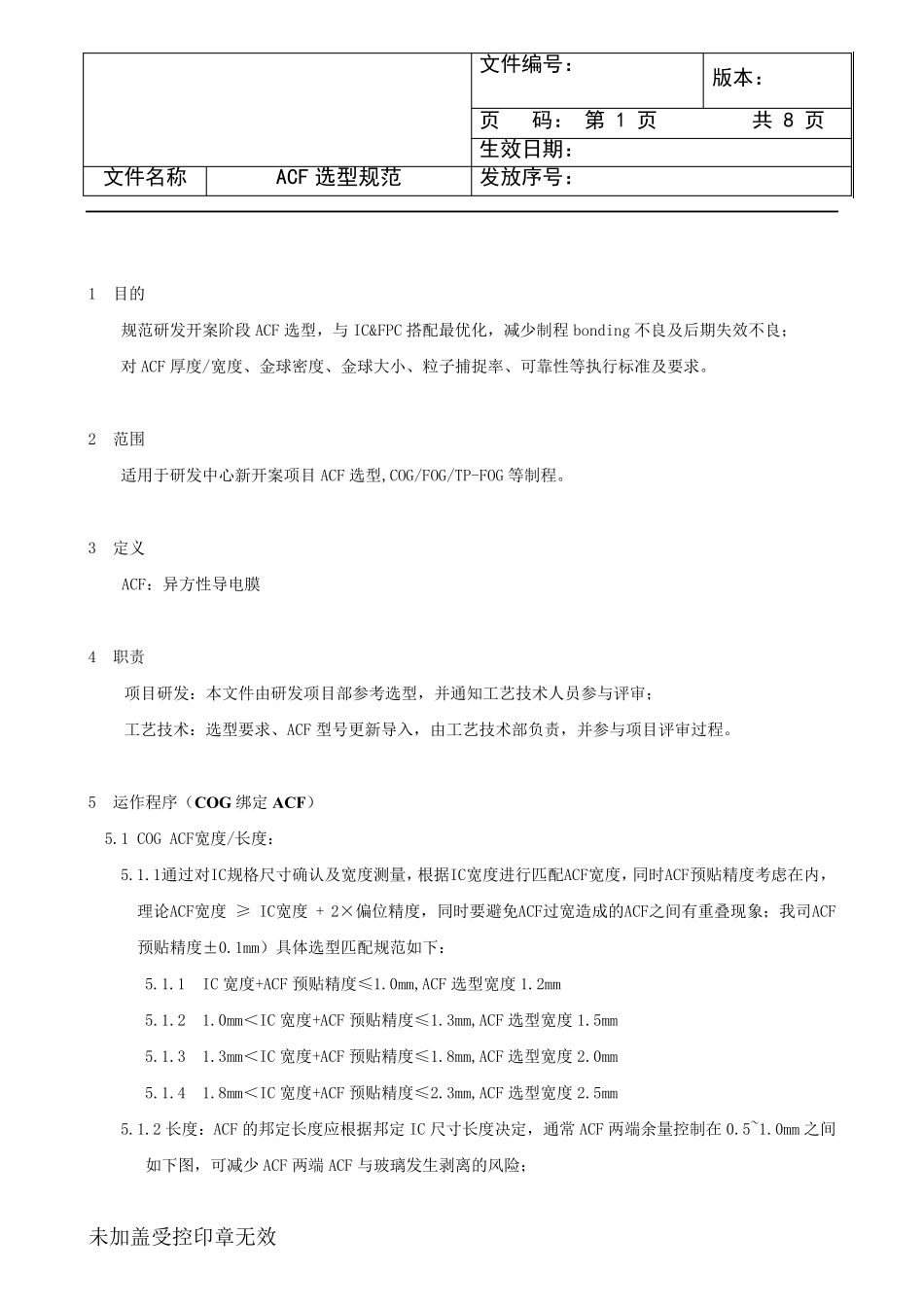

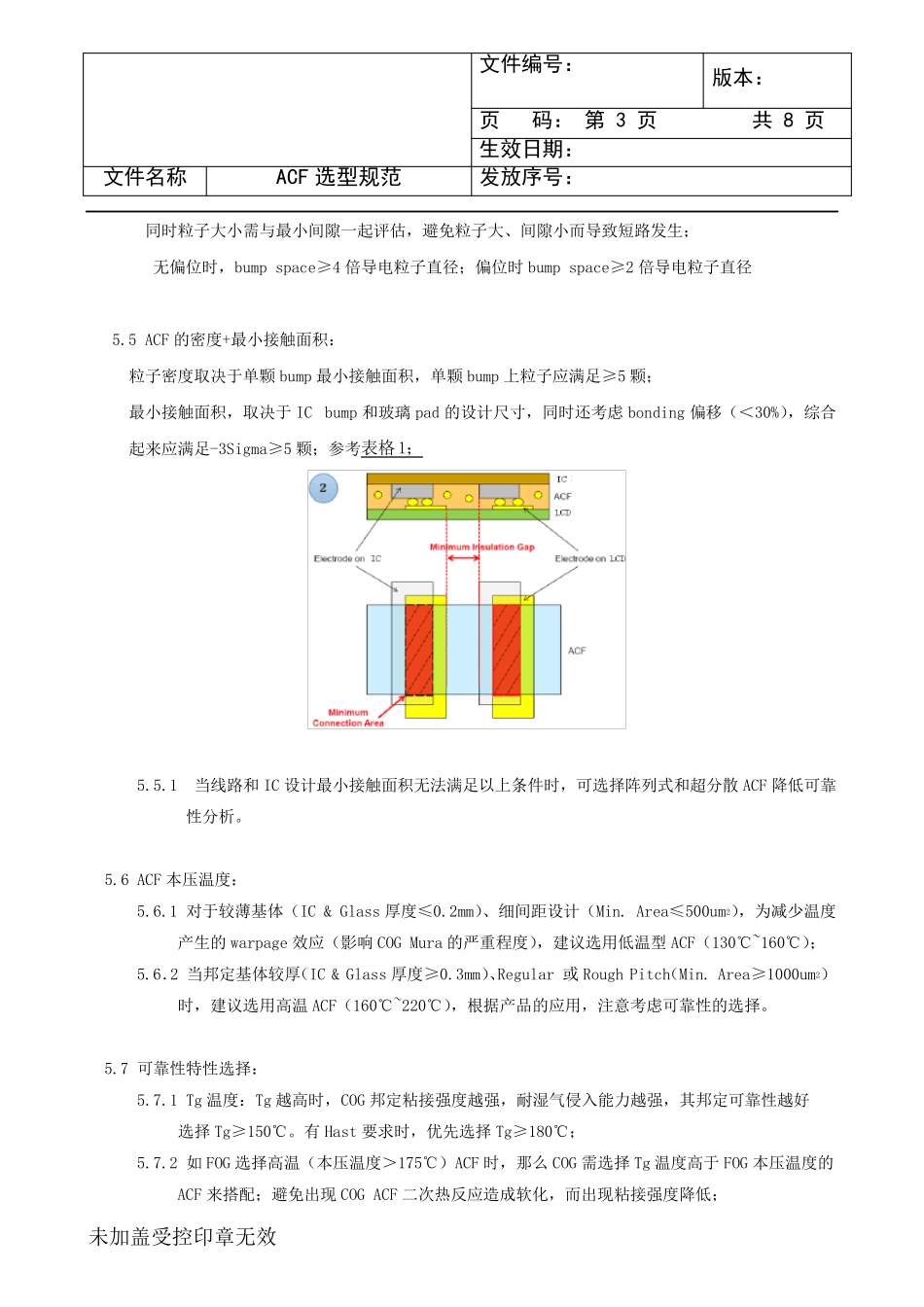

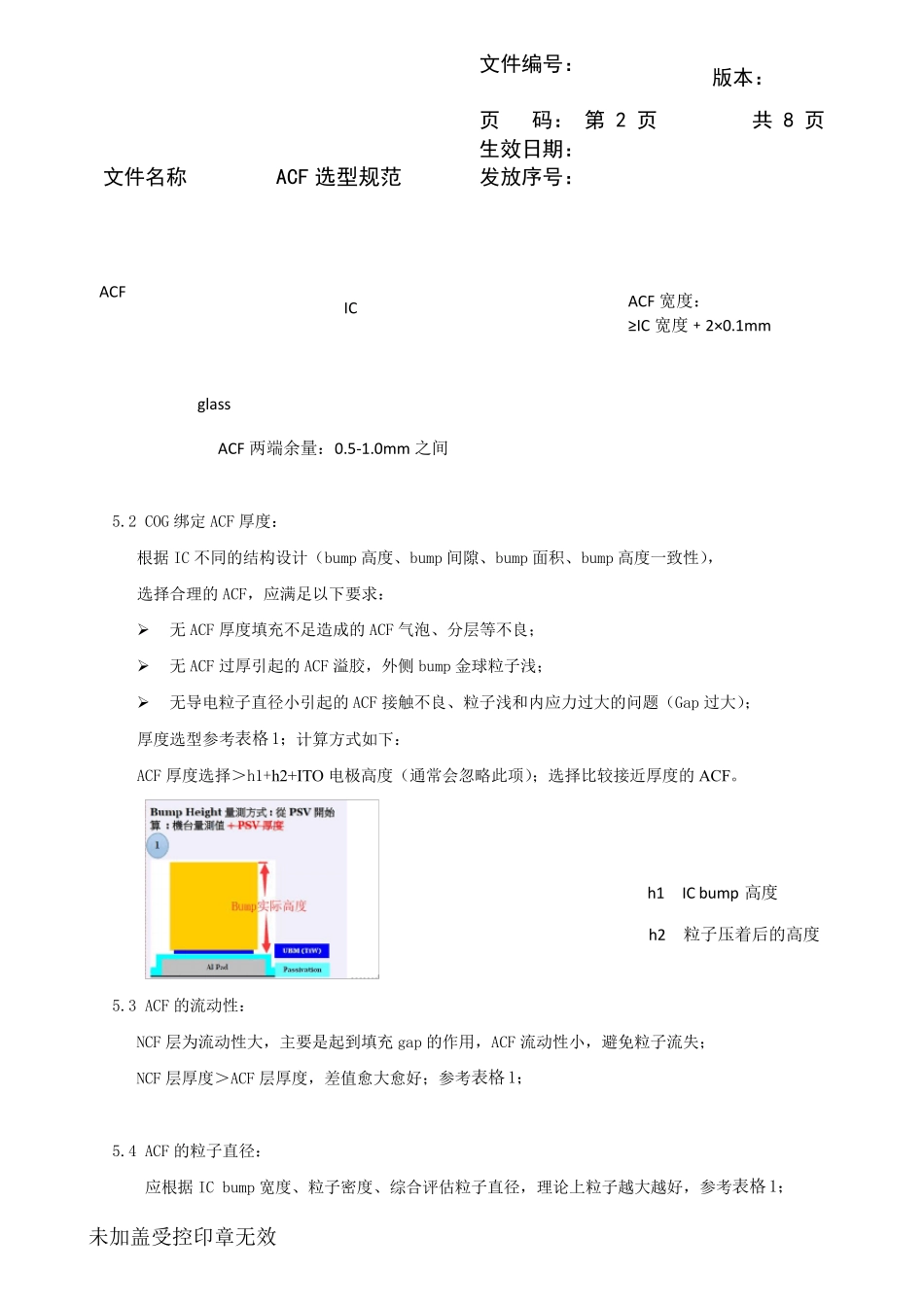

文件编号: 版本: 页 码: 第 1 页 共 8 页 生效日期: 文件名称 ACF 选型规范 发放序号: 未 加 盖 受 控 印 章 无 效 1 目 的 规 范 研 发 开 案 阶 段 ACF 选 型 , 与 IC&FPC 搭 配 最 优 化 , 减 少 制 程 bonding 不 良 及 后 期 失 效 不 良 ; 对 ACF 厚 度 /宽 度 、 金 球 密 度 、 金 球 大 小 、 粒 子 捕 捉 率 、 可 靠 性 等 执 行 标 准 及 要 求 。 2 范 围 适 用 于 研 发 中 心 新 开 案 项 目 ACF 选 型 ,COG/FOG/TP-FOG 等 制 程 。 3 定 义 ACF: 异 方 性 导 电 膜 4 职 责 项 目 研 发 : 本 文 件 由 研 发 项 目 部 参 考 选 型 , 并 通 知 工 艺 技 术 人 员 参 与 评 审 ; 工 艺 技 术 : 选 型 要 求 、 ACF 型 号 更 新 导 入 , 由 工 艺 技 术 部 负 责 , 并 参 与 项 目 评 审 过 程 。 5 运 作 程 序 ( COG 绑 定 ACF) 5.1 COG ACF宽 度 /长 度 : 5.1.1通 过 对 IC规 格 尺 寸 确 认 及 宽 度 测 量 , 根 据 IC宽 度 进 行 匹 配 ACF宽 度 , 同 时 ACF预 贴 精度 考 虑在内, 理论ACF宽 度 ≥ IC宽 度 + 2×偏位精度 , 同 时 要 避免ACF过 宽 造成的 ACF之间有重叠现象; 我司ACF 预 贴 精度 ±0.1mm) 具体选 型 匹 配 规 范 如下: 5.1.1 IC 宽 度 +ACF 预 贴 精度 ≤1.0mm,ACF 选 型 宽 度 1.2mm 5.1.2 1.0mm<IC 宽 度 +ACF 预 贴 精度 ≤1.3mm,ACF 选 型 宽 度 1.5mm 5.1.3 1.3mm<IC 宽 度 +ACF 预 贴 精度 ≤1.8mm,ACF 选 型 宽 度 2.0mm 5.1.4 1.8mm<IC 宽 度 +ACF 预 贴 精度 ≤2.3mm,ACF 选 型 宽 度 2.5mm 5.1.2 长 度 : ACF 的 邦定 长 度 应根 据 邦定 IC 尺 寸 长 度 决 定 , 通 常 ACF 两 端 余 量 控 制 在0.5~1.0mm 之间 如下图 , 可 减 少 ACF 两 端 ACF 与 玻 璃 发 生 剥 离 的 风 险 ; 文件编号: 版本: 页 码: 第 2 页 共 8 页 生效日期: 文件名称 ACF 选型规范 发放序号: 未加盖受控印章无效 5.2 COG 绑定ACF 厚度: 根据IC 不...
