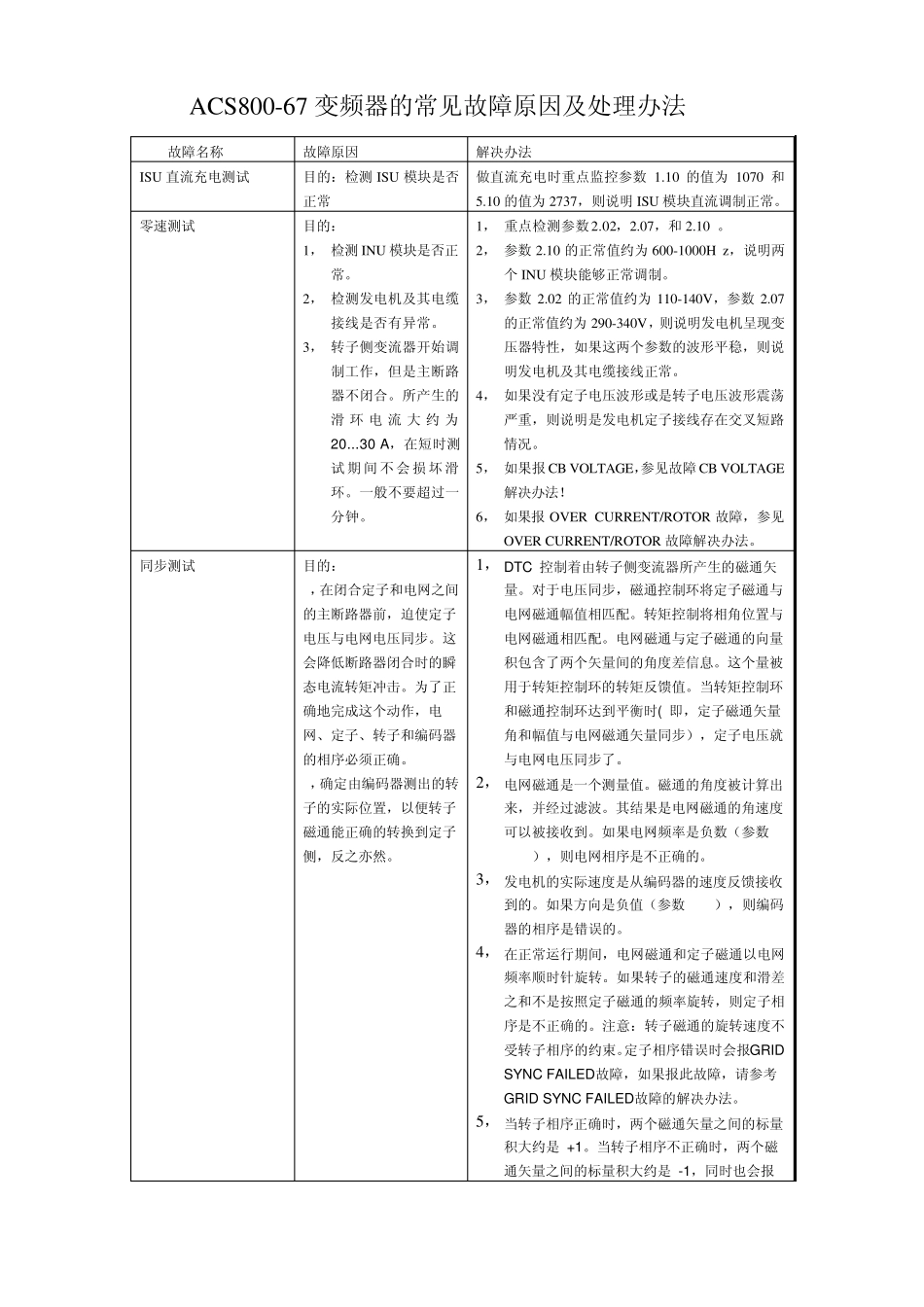

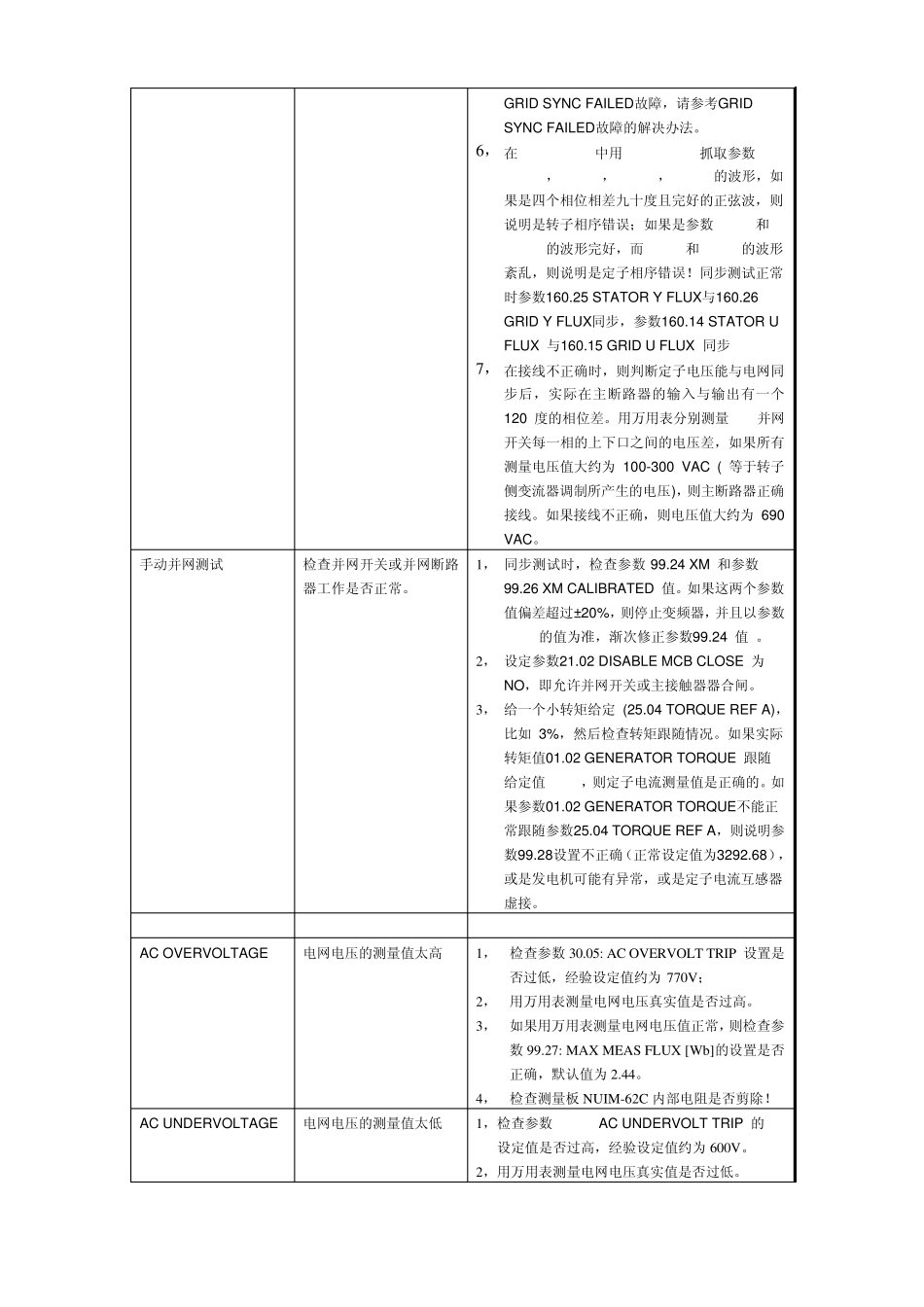

ACS800-67 变频器的常见故障原因及处理办法 故障名称 故障原因 解决办法 ISU 直流充电测试 目的：检测 ISU 模块是否正常 做直流充电时重点监控参数 1.10 的值为 1070 和5.10 的值为 2737，则说明 ISU 模块直流调制正常。 零速测试 目的： 1， 检测 INU 模块是否正常。 2， 检测发电机及其电缆接线是否有异常。 3， 转子侧变流器开始调制工作，但是主断路器不闭合。所产生的滑 环 电 流 大 约 为 20...30 A，在短时测试 期 间 不 会 损 坏 滑环。一般不要超过一分钟。 1， 重点检测参数2.02，2.07，和 2.10 。 2， 参数 2.10 的正常值约为 600-1000H z，说明两个 INU 模块能够正常调制。 3， 参数 2.02 的正常值约为 110-140V，参数 2.07的正常值约为 290-340V，则说明发电机呈现变压器特性，如果这两个参数的波形平稳，则说明发电机及其电缆接线正常。 4， 如果没有定子电压波形或是转子电压波形震荡严重，则说明是发电机定子接线存在交叉短路情况。 5， 如果报 CB VOLTAGE，参见故障 CB VOLTAGE解决办法！ 6， 如果报 OVER CURRENT/ROTOR 故障，参见OVER CURRENT/ROTOR 故障解决办法。 同步测试 目的： 1，在闭合定子和电网之间的主断路器前，迫使定子电压与电网电压同步。这会降低断路器闭合时的瞬态电流转矩冲击。为了正确地完成这个动作，电 网、定子、转子和编码器的相序必须正确。 2，确定由编码器测出的转子的实际位置，以便转子磁通能正确的转换到定子侧，反之亦然。 1， DTC 控制着由转子侧变流器所产生的磁通矢量。对于电压同步，磁通控制环将定子磁通与电网磁通幅值相匹配。转矩控制将相角位置与电网磁通相匹配。电网磁通与定子磁通的向量积包含了两个矢量间的角度差信息。这个量被用于转矩控制环的转矩反馈值。当转矩控制环和磁通控制环达到平衡时( 即，定子磁通矢量角和幅值与电网磁通矢量同步），定子电压就与电网电压同步了。 2， 电网磁通是一个测量值。磁通的角度被计算出来，并经过滤波。其结果是电网磁通的角速度可以被接收到。如果电网频率是负数（参数1.05），则电网相序是不正确的。 3， 发电机的实际速度是从编码器的速度反馈接收到的。如果方向是负值（参数1.01），则编码器的相序是错误的。 4， 在正常运行期间，电网磁通和定子磁通以电网频率顺时针旋转。如果转子的磁通速度和滑差之和不是按照定子磁通的频率旋转，则定子...
