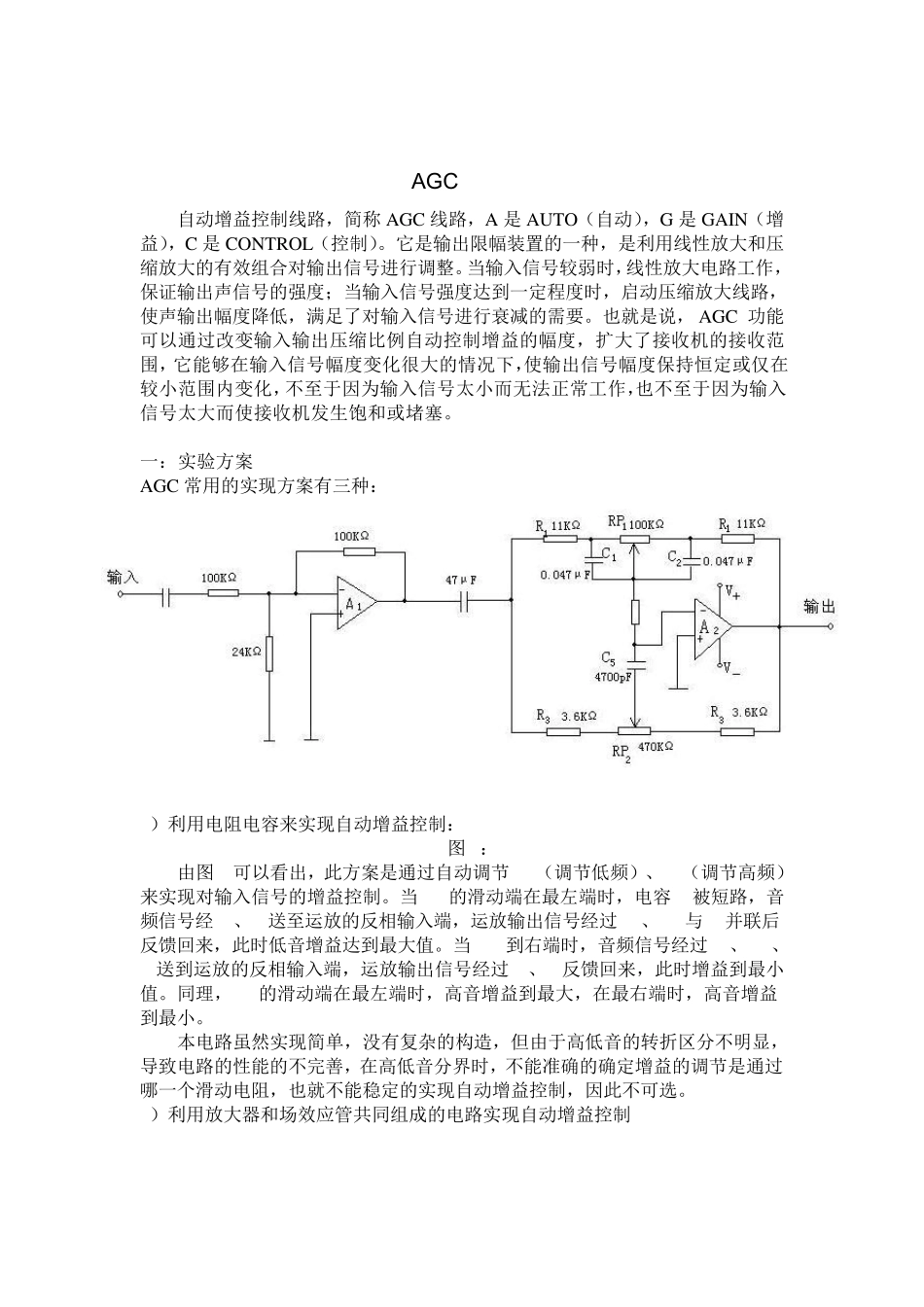

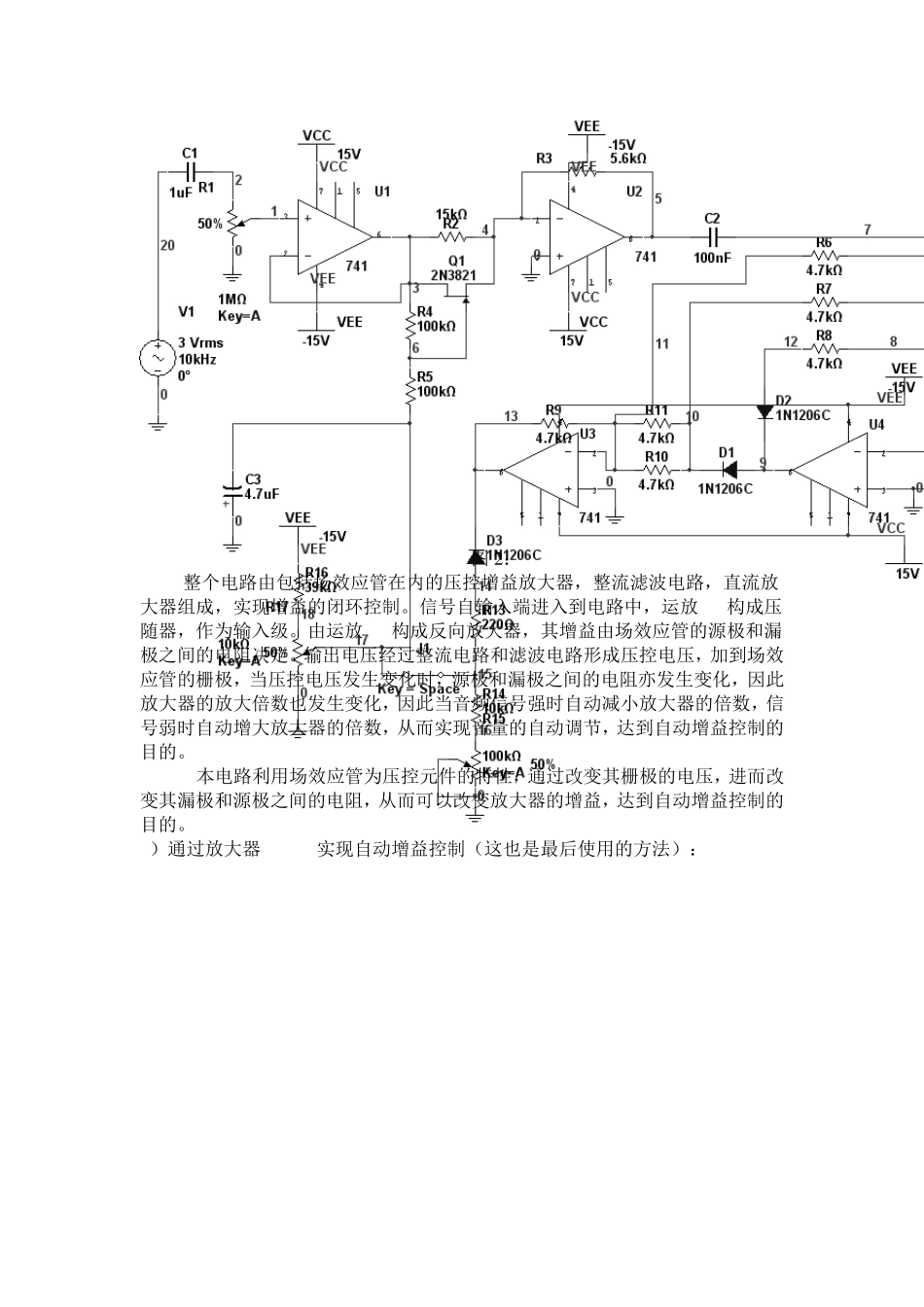

AGC 电路的设计 自动增益控制线路，简称 AGC 线路，A 是 AUTO（自动），G 是 GAIN（增益），C 是 CONTROL（控制）。它是输出限幅装置的一种，是利用线性放大和压缩放大的有效组合对输出信号进行调整。当输入信号较弱时，线性放大电路工作，保证输出声信号的强度；当输入信号强度达到一定程度时，启动压缩放大线路，使声输出幅度降低，满足了对输入信号进行衰减的需要。也就是说， AGC 功能可以通过改变输入输出压缩比例自动控制增益的幅度，扩大了接收机的接收范围，它能够在输入信号幅度变化很大的情况下，使输出信号幅度保持恒定或仅在较小范围内变化，不至于因为输入信号太小而无法正常工作，也不至于因为输入信号太大而使接收机发生饱和或堵塞。 一：实验方案 AGC 常用的实现方案有三种： 1）利用电阻电容来实现自动增益控制： 图1： 由图1可以看出，此方案是通过自动调节RP1（调节低频）、RP2（调节高频）来实现对输入信号的增益控制。当 RP1的滑动端在最左端时，电容C1被短路，音频信号经 R1、R2送至运放的反相输入端，运放输出信号经过 R1、RP1与 C2并联后反馈回来，此时低音增益达到最大值。当 RP1到右端时，音频信号经过 R1、RP1、R2送到运放的反相输入端，运放输出信号经过 R1、C2反馈回来，此时增益到最小值。同理，RP2的滑动端在最左端时，高音增益到最大，在最右端时，高音增益到最小。 本电路虽然实现简单，没有复杂的构造，但由于高低音的转折区分不明显，导致电路的性能的不完善，在高低音分界时，不能准确的确定增益的调节是通过哪一个滑动电阻，也就不能稳定的实现自动增益控制，因此不可选。 2）利用放大器和场效应管共同组成的电路实现自动增益控制 图2 ： 整个电路由包括场效应管在内的压控增益放大器，整流滤波电路，直流放大器组成，实现增益的闭环控制。信号自输入端进入到电路中，运放A1构成压随器，作为输入级。由运放A2构成反向放大器，其增益由场效应管的源极和漏极之间的电阻决定。输出电压经过整流电路和滤波电路形成压控电压，加到场效应管的栅极，当压控电压发生变化时，源极和漏极之间的电阻亦发生变化，因此放大器的放大倍数也发生变化，因此当音频信号强时自动减小放大器的倍数，信号弱时自动增大放大器的倍数，从而实现音量的自动调节，达到自动增益控制的目的。 本电路利用场效应管为压控元件的特性，通过改变其栅极的电压，进而改变其漏极和源极之间的电阻，从而可以改变放...
