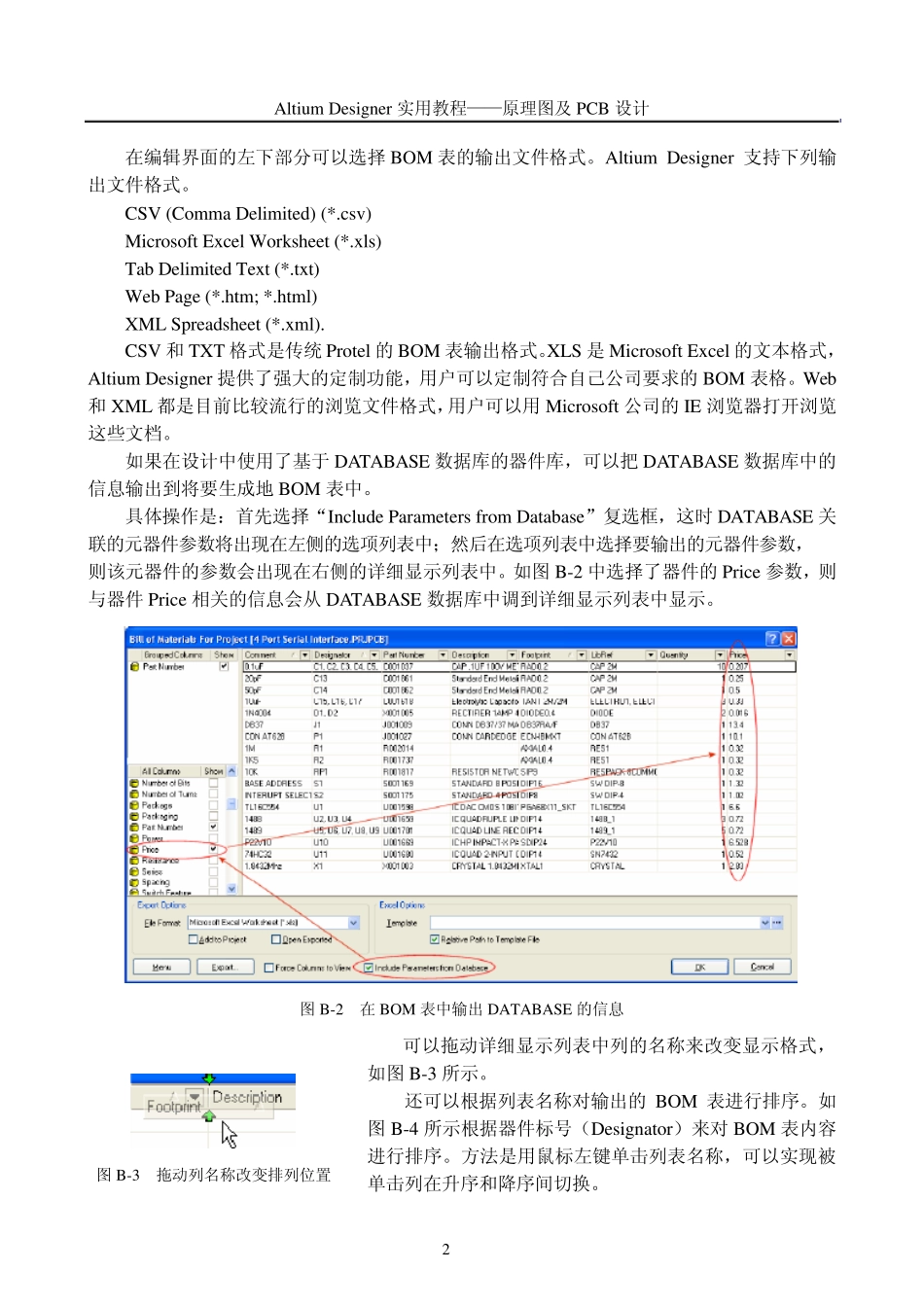

1 附录B 定制公司的元器件材料表（BOM） Altiu m Designer 提供了强大的BOM（Bill of Materials）表输出功能。它不仅可以输出传统的CVS 和TXT 格式的BOM 表，还可以定制输出Microsoft Ex cel 格式的BOM 表。此外Altiu m Designer 还可以输出方便浏览的Web 网页格式和XML 表格格式的BOM 表。 B.1 输出 BOM 表 在原理图编辑器中，选择【Reports】\【Bill of Materials】命令就可以打开BOM 表格编辑界面，如图B-1 所示。以“安装路径\Ex amples\Reference Designs\4 Port Serial Interface\4 Port Serial Interface.PrjPcb”为例，介绍输出BOM 表的方法。 图B-1 BOM 表格编辑界面 在编辑界面的上半部分包括了BOM 表的选项和详细显示列表。左边的选择项中包括两个部分，“Grou ped Colu mns”和“All Colu mns”。 All Colu mns 包括了全部可以显示输出的BOM 表选项，在需要显示的选项后面打钩，该选项就会出现在右边的详细显示列表当中。例如，图B-1 中选择了“Footprint”，每个器件的Footprint 信息就会出现在右边的详细显示列表中。如果需要根据不同要求输出不同的BOM表，可以把这些需要选择的选项从“All Colu mns”中拖到“Grou ped Colu mns”当中。这样可以在“Grou ped Colu mns”当中方便地选择需要输出的选项，就不用到“All Colu mns”中去查找了。 Altiu m Designer 实用教程——原理图及 PCB 设计 2 在编辑界面的左下部分可以选择 BOM 表的输出文件格式。Altiu m Designer 支持下列输出文件格式。 CSV (Comma Delimited) (*.csv ) Microsoft Ex cel Worksheet (*.x ls) Tab Delimited Tex t (*.tx t) Web Page (*.htm; *.html) XML Spreadsheet (*.x ml). CSV 和 TXT 格式是传统 Protel 的 BOM 表输出格式。XLS 是 Microsoft Ex cel 的文本格式，Altiu m Designer 提供了强大的定制功能，用户可以定制符合自己公司要求的 BOM 表格。Web和 XML 都是目前比较流行的浏览文件格式，用户可以用Microsoft 公司的 IE 浏览器打开浏览这些文档。 如果在设计中使用了基于 DATABASE 数据库的器件库，可以把 DATABASE 数据库中的信息输出到将要生成地 BOM 表中。 具体操作是：首先选择“Inclu de Parameters from Database”复选框，这时 DATABASE 关联的元器件参数将出现在左侧的选项列表中；然后...
