AD7606中文电路描述VIP专享

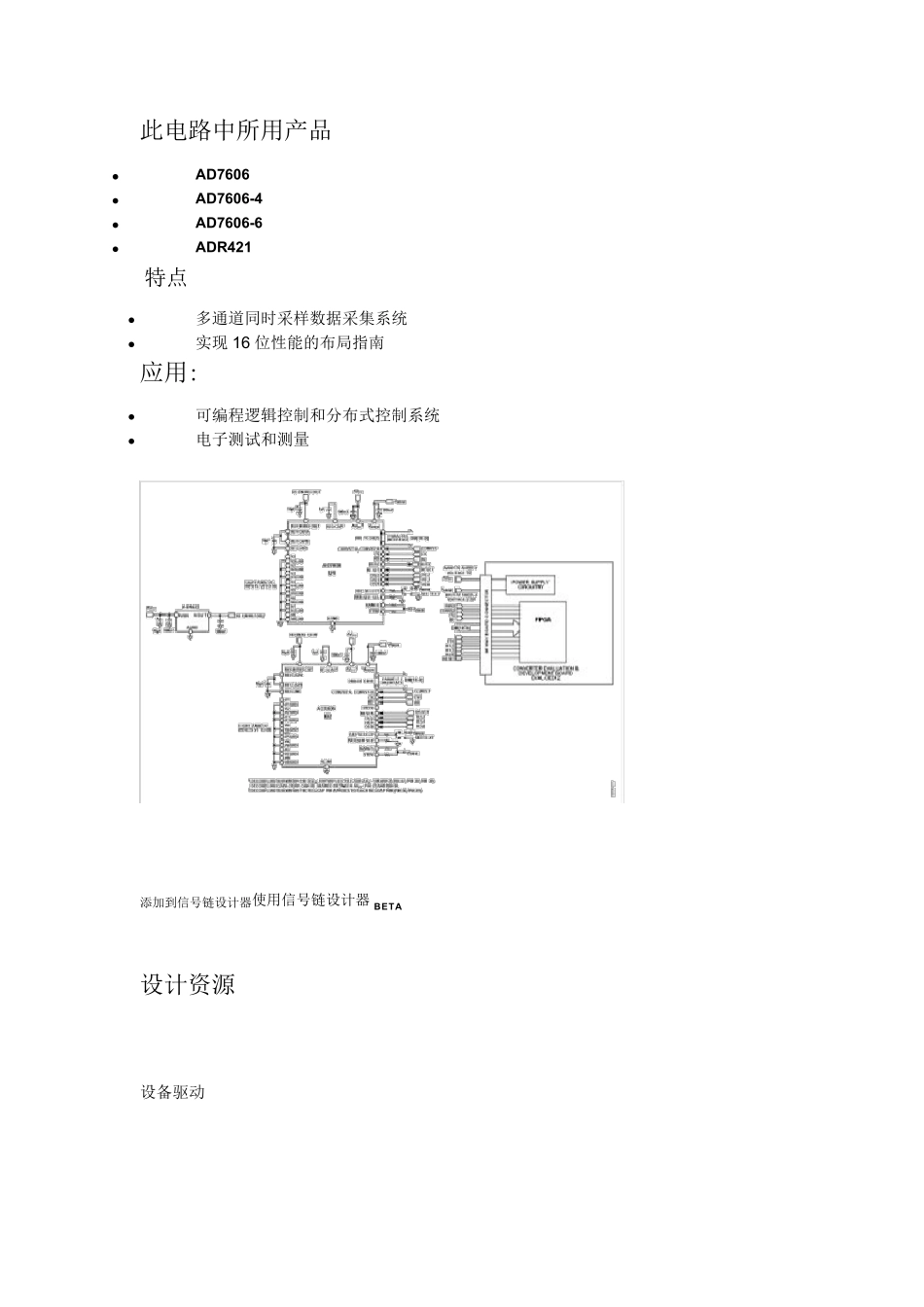

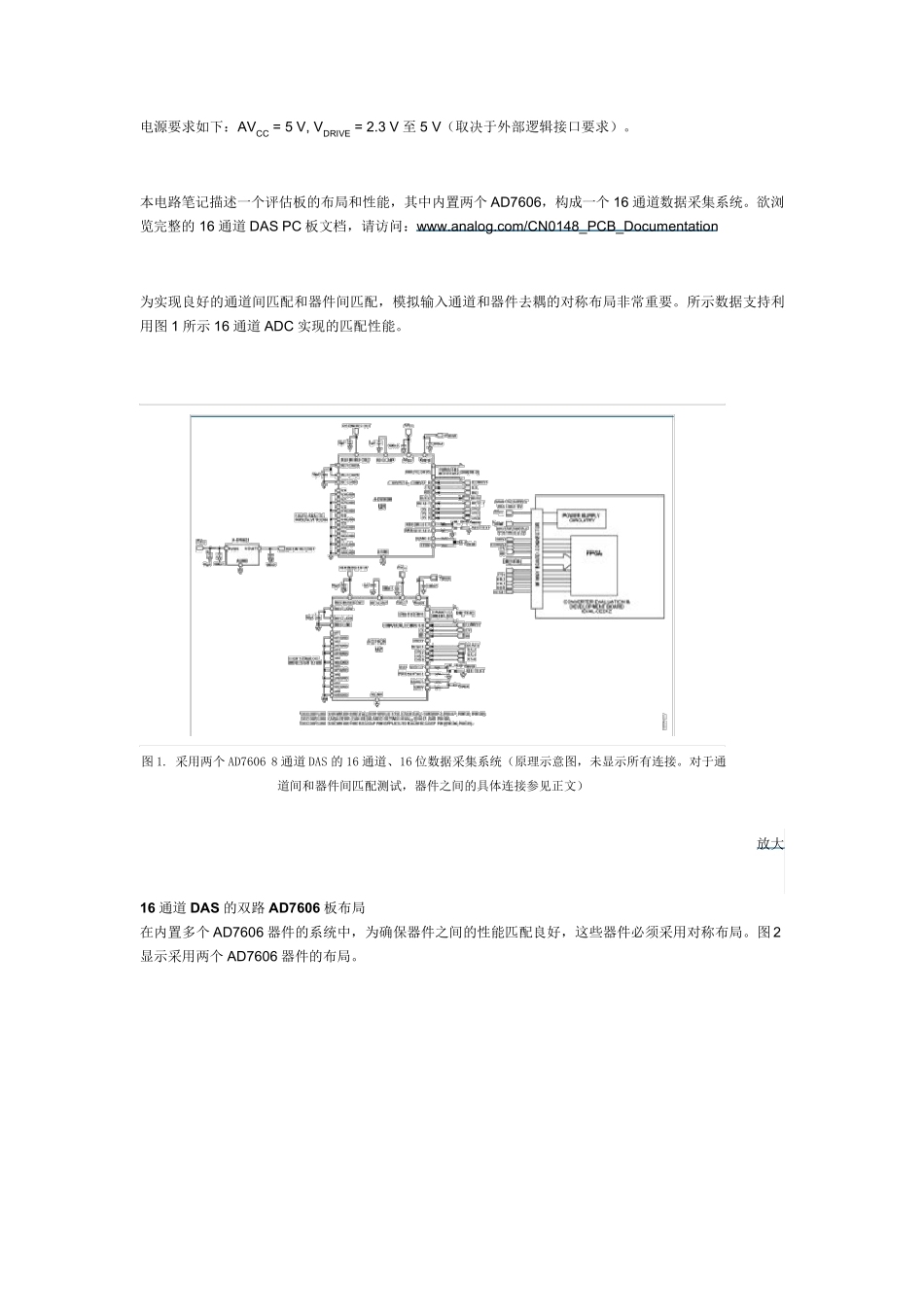

此电路中所用产品AD7606AD7606-4AD7606-6ADR421特点多通道同时采样数据采集系统实现 16 位性能的布局指南应用:可编程逻辑控制和分布式控制系统电子测试和测量添加到信号链设计器使用信号链设计器 BETA设计资源设备驱动Software, such as C code and/or FPGA code, used to communicate with a component's digitalinterface.AD7606 IIO Multi-Channel Simultaneous Sampling ADC Linux Driver (Wiki Site)FPGA HDLCED1Z FPGA Project for AD7606 with Nios driver电路功能与优势在电力线路测量和保护系统中，需要对多相输配电网络的大量电流和电压通道进行同步采样。这些应用中，通道数量从6 个到64 个以上不等。AD76068 通道数据采集系统(DAS)集成16 位双极性同步采样SAR ADC和片内过压保护功能，可大大简化信号调理电路，并减少器件数量、电路板面积和测量保护板的成本。高集成度使得每个AD7606 只需9 个低值陶瓷去耦电容就能工作。在测量和保护系统中，为了保持多相电力线网络的电流和电压通道之间的相位信息，必须具备同步采样能力。AD7606 具有宽动态范围，是捕获欠压/欠流和过压/过流状况的理想器件。输入电压范围可以通过引脚编程设置为±5 V 或±10 V。此电路笔记详细介绍针对采用多个AD7606 器件应用而推荐的印刷电路板(PCB)布局。该布局在通道间匹配和器件间匹配方面进行了优化，有助于简化高通道数系统的校准程序。当通道间匹配非常重要时，此电路可以使用2.5 V 内部基准电压源 AD7606；而对于要求出色绝对精度的高通道数应用，此电路可以使用外部精密基准电压源 ADR421，它具有高精度（B 级：最大值±1 mV）、低漂移（B 级：最大值 3 ppm/°C）、低噪声（典型值 1.75 μ V p-p，0.1 Hz 至 10 Hz）等特性。低噪声及出色的稳定性和精度特性使得 ADR421非常适合高精度转换应用。这两个器件相结合，能够实现业界前所未有的集成度、通道密度和精度。电路描述AD7606 是一款集成式 8 通道数据采集系统，片内集成输入放大器、过压保护电路、二阶模拟抗混叠滤波器、模拟多路复用器、16 位200 kSPS SAR ADC 和一个数字滤波器。图 1 所示电路包括两个AD7606 器件，可以配置为使用2.5 V 内部基准电压源或 2.5 V 外部基准电压源 ADR421。如果 REF SELECT 引脚接逻辑高电平，则选择内部基准电压源。如果 REF SELECT 引脚接逻辑低电平，...
