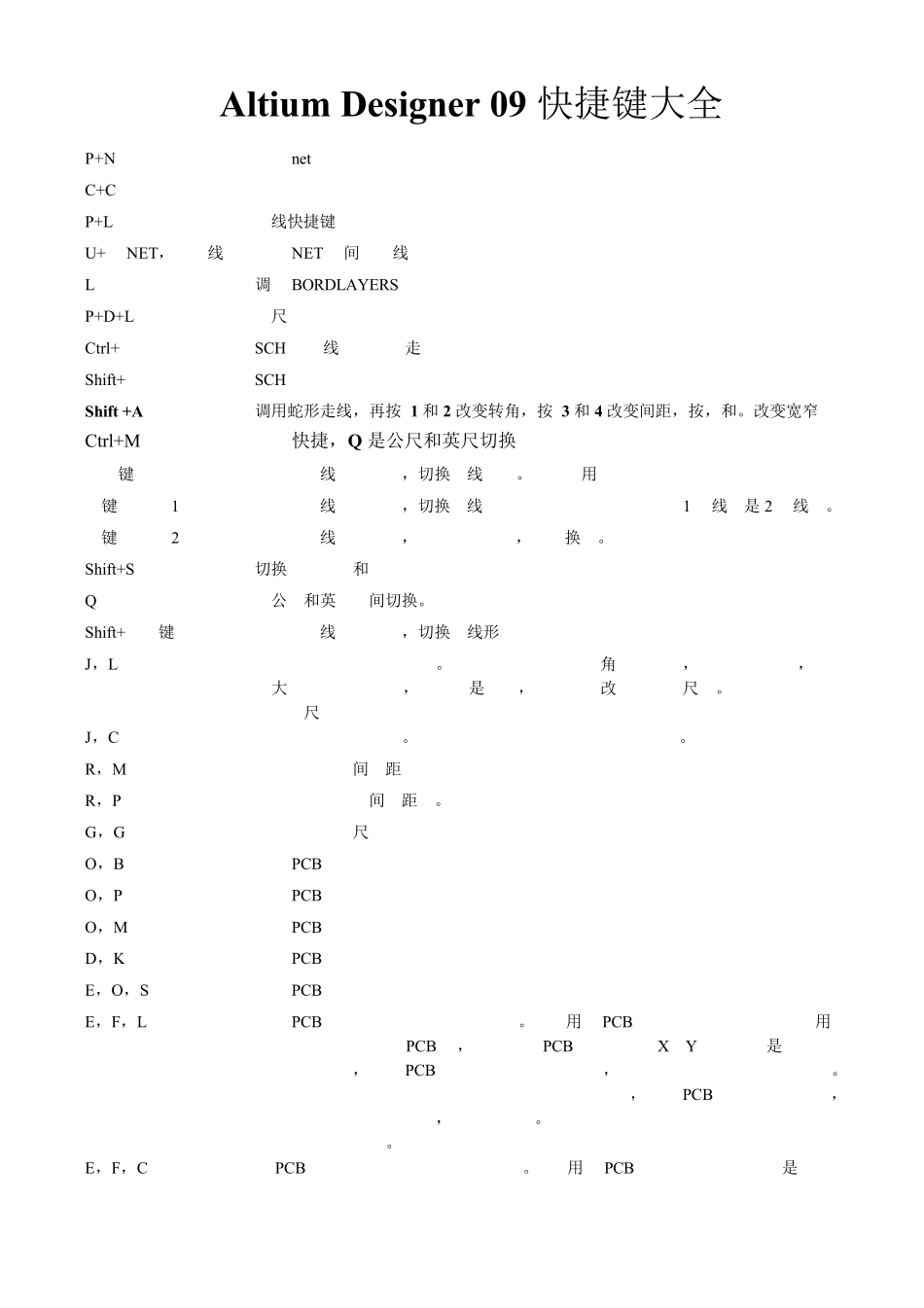

Altiu m Designer 09 快捷键大全 P+N 添加 net C+C 项目编译 P+L 布线快捷键 U+选 NET，点布线 删除 NET 之间的布线 L 调出 BORDLAYERS P+D+L 量尺寸 Ctrl+拖拽 SCH 下连线跟着器件走 Shift+拖拽 SCH 下复制元器件 Shift +A 调用蛇形走线，再按 1 和2 改变转角，按 3 和4 改变间距，按，和。改变宽窄 Ctrl+M 测量快捷，Q 是公尺和英尺切换 空格键 在交互布线的过程中，切换布线方向。这很常用 主键盘上的 1 在交互布线的过程中，切换布线方法（设定每次单击鼠标布 1 段线还是 2 段线）。 主键盘上的 2 在交互布线的过程中，添加一个过孔，但不换层。 Shift+S 切换单层显示和多层显示 Q 在公制和英制之间切换。 Shift+空格键 在交互布线的过程中，切换布线形状 J，L 定位到指定的坐标的位置。这时要注意确认左下角的坐标值，如果定位不准，可以放大视图并重新定位，如果还是不准，则需要修改栅格吸附尺寸。（定位坐标应该为吸附尺寸的整数倍） J，C 定位到指定的元件处。在弹出的对话框内输入该元件的编号。 R，M 测量任意两点间的距离 R，P 测量两个元素之间的距离。 G，G 设定栅格吸附尺寸 O，B 设置 PCB 属性 O，P 设置 PCB 相关参数 O，M 设置 PCB 层的显示与否 D，K 打开 PCB 层管理器 E，O，S 设置 PCB 原点 E，F，L 设置 PCB 元件（封装）的元件参考点。（仅用于 PCB 元件库）元件参考点的作用：假设将某元件放置到 PCB 中，该元件在 PCB 中的位置（X、Y 坐标）就是该元件的参考点的位置，当在 PCB 中放置或移动该元件时，鼠标指针将与元件参考点对齐。如果在制作元件时元件参考点设置得离元件主体太远，则在 PCB 中移动该元件时，鼠标指针也离该元件太远，不利于操作。一般可以将元件的中心或某个焊盘的中心设置为元件参考点。 E，F，C 将 PCB 元件的中心设置为元件参考点。（仅用于 PCB 元件库）元件的中心是指：该元件的所有焊盘围成的几何区域的中心 E，F，P 将 PCB 元件的1 号焊盘的中心设置为元件参考点。（仅用于 PCB 元件库）CTRL+F 在原理图里同快速查找元器件 A.1 环境快捷键 Ctrl+O 打开 Choose Document to Open(选择文档)对话框 Ctrl+F4 关闭当前文档 Ctrl+S 保存当前文档 Alt+F4 关闭 Altium Designer Ctrl+Tab 遍历已打开文档（向右） Shift+ Ctrl+Tab 遍历已打开文档（向左） ...
