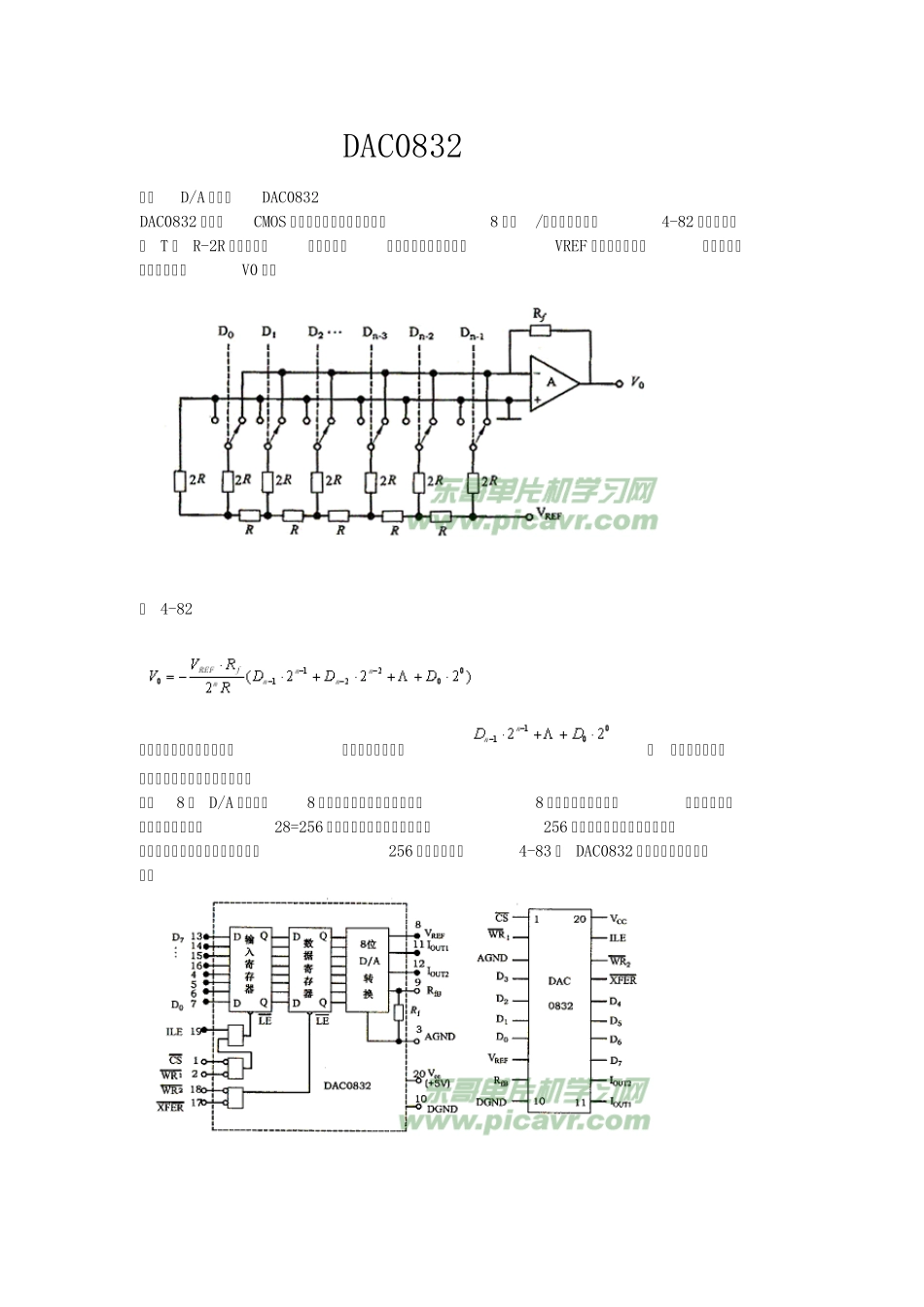

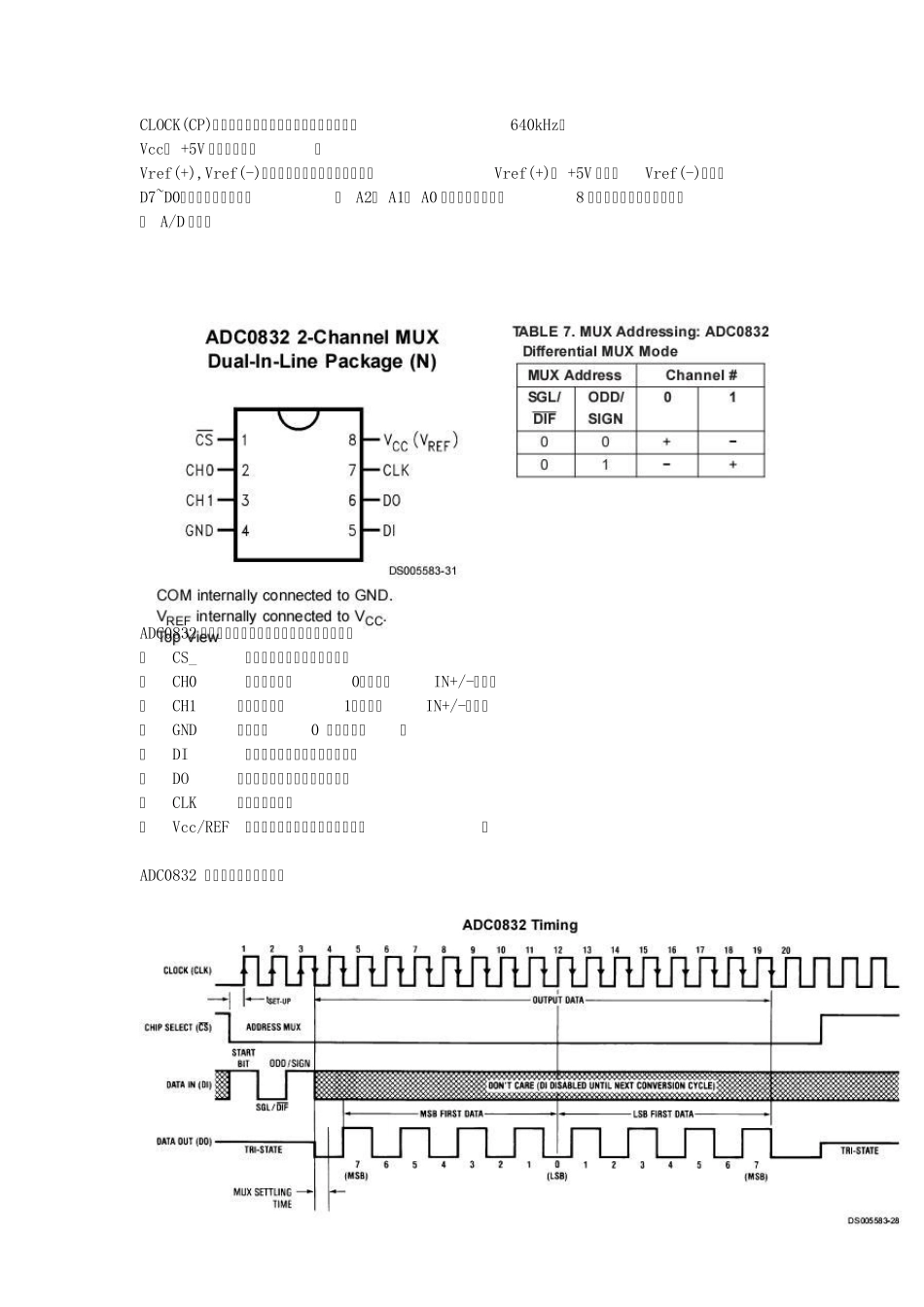

DAC0832 一） D/A 转换器DAC0832 DAC0832 是采用CMOS 工艺制成的单片直流输出型8 位数/模转换器。如图4-82 所示，它由倒 T 型 R-2R 电阻网络、模拟开关、运算放大器和参考电压VREF 四大部分组成。运算放大器输出的模拟量V0 为： 图 4-82 由上式可见，输出的模拟量 与输入的数字量（ ） 成正比，这就实现了从数字量到模拟量的转换。 一个8 位 D/A 转换器有8 个输入端（其中每个输入端是8 位二进制数的一位），有一个模拟输出端。输入可有28=256 个不同的二进制组态，输出为256 个电压之一，即输出电压不是整个电压范围内任意值，而只能是256 个可能值。图4-83 是 DAC0832 的逻辑框图和引脚排列。 图 4-83 D0~D7：数字信号输入端。 ILE：输入寄存器允许，高电平有效。 CS：片选信号，低电平有效。 WR1：写信号1，低电平有效。 XFER：传送控制信号，低电平有效。 WR2：写信号2，低电平有效。 IOUT1、 IOUT2： DAC 电流输出端。 Rfb：是集成在片内的外接运放的反馈电阻。 Vref：基准电压（-10~10V）。 Vcc：是源电压（+5~+15V）。 AGND：模拟地 NGND：数字地，可与AGND 接在一起使用。 DAC0832 输出的是电流，一般要求输出是电压，所以还必须经过一个外接的运算放大器转换成电压。实验线路如图4-84 所示。 图 4-85 IN0~IN7： 8 路模拟信号输入端。 A1、 A2、 A0 ：地址输入端。ALE 地址锁存允许输入信号，在此脚施加正脉冲，上升沿有效，此时锁存地址码，从而选通相应的模拟信号通道，以便进行A/D 转换。 START：启动信号输入端，应在此脚施加正脉冲，当上升沿到达时，内部逐次逼近寄存器复位，在下降沿到达后，开始A/D 转换过程。 EOC：转换结束输出信号（转换接受标志），高电平有效。 OE：输入允许信号，高电平有效。 CLOCK(CP)：时钟信号输入端，外接时钟频率一般为640kHz。 Vcc： +5V 单电源供电。 、 Vref(+),Vref(-)：基准电压的正极、负极。一般Vref(+)接 +5V 电源，Vref(-)接地。 D7~D0：数字信号输出端。 由 A2、 A1、 A0 三地址输入端选通8 路模拟信号中的任何一路进行 A/D 转换。 ADC0832 的封装以及工作模式的选取芯片接口说明： · CS_ 片选使能，低电平芯片使能。 · CH0 模拟输入通道 0，或作为 IN+/-使用。 · CH1 模拟输入通道 1，或作为 IN+/-使用。 · GND 芯片参考 0 电位（地）。 · DI 数据信号输入，选择通道控...
