ADS2011版图优化——Diplexer设计为例

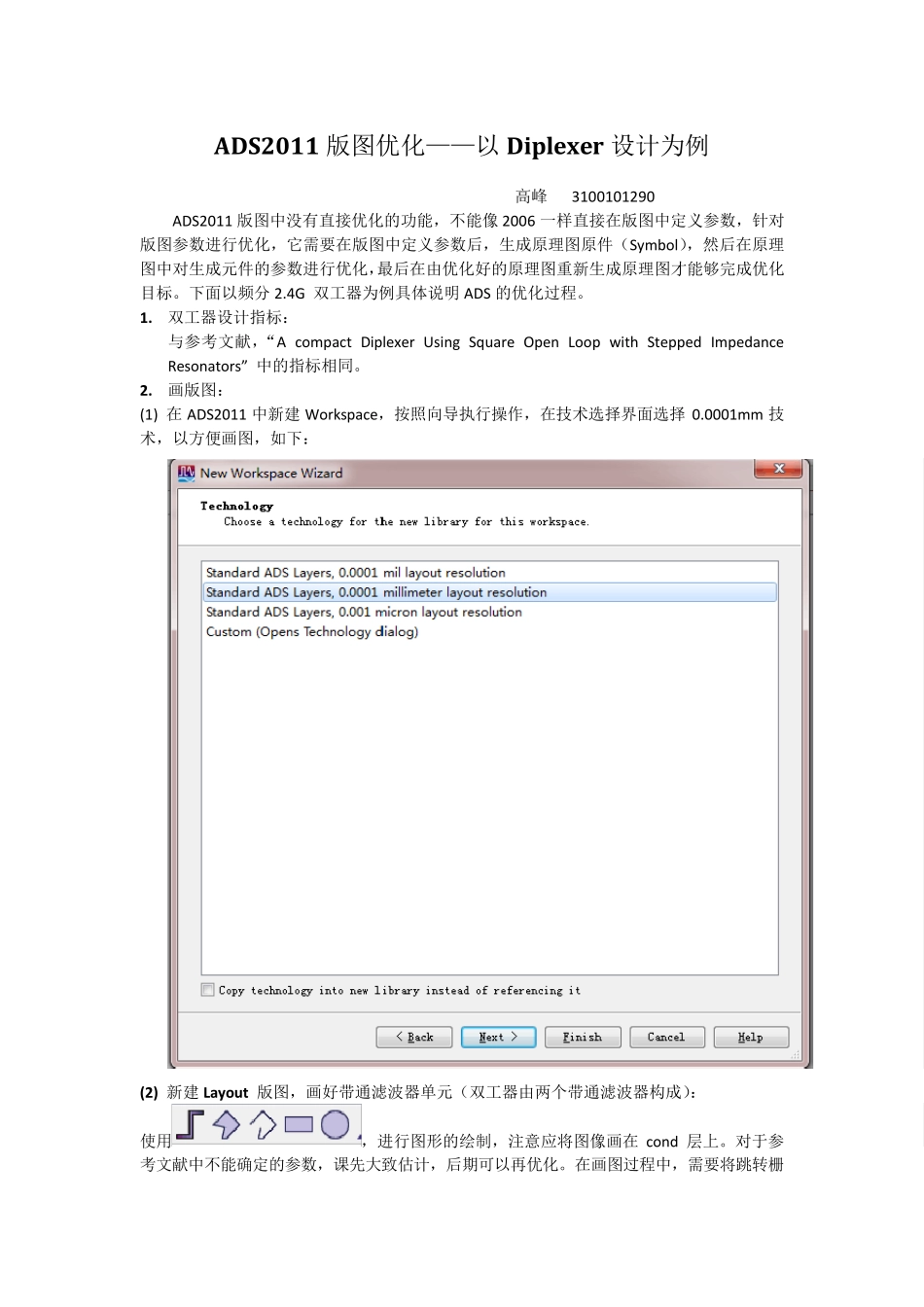

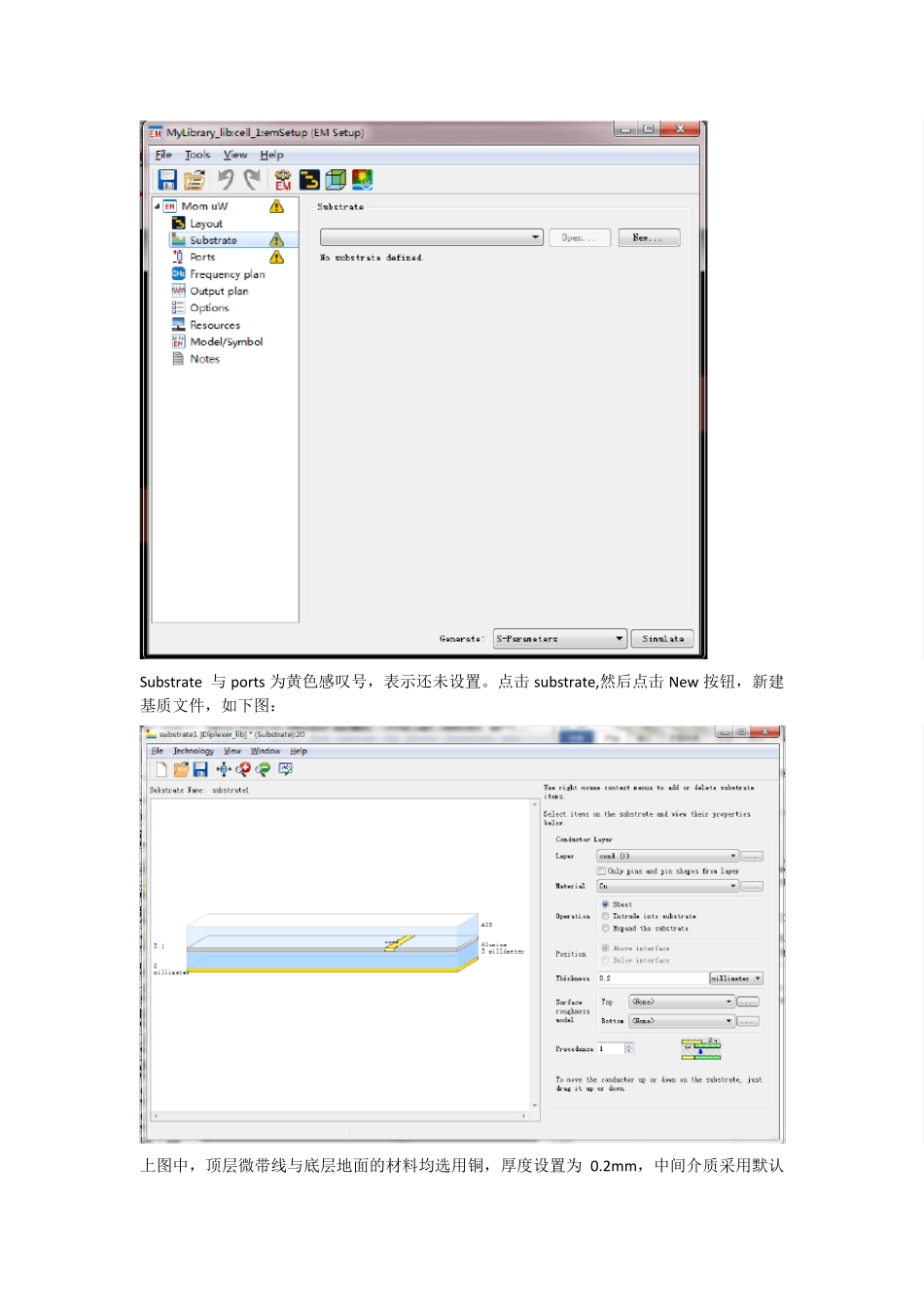

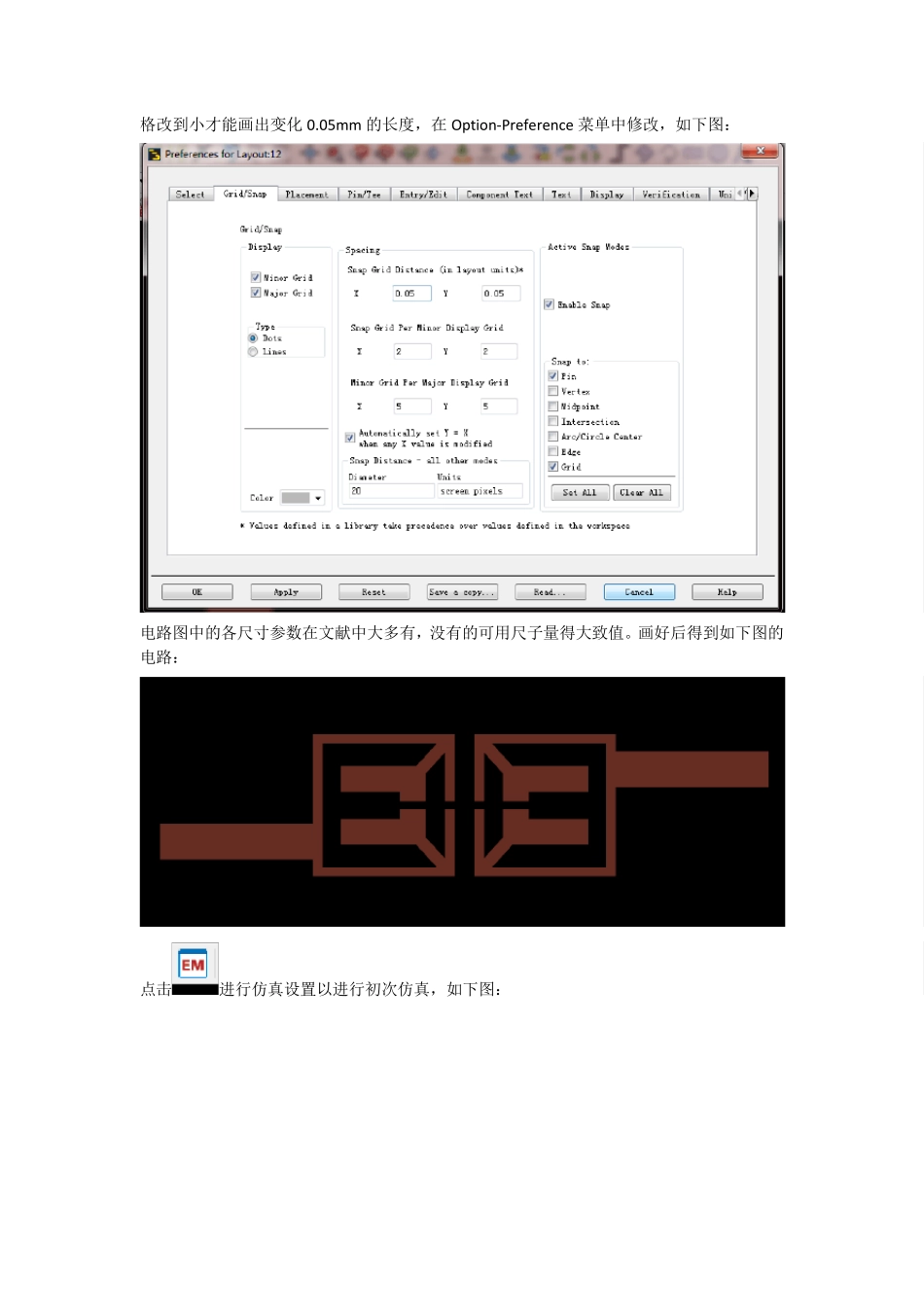

ADS2011 版图优化——以 Diplexer 设计为例 高峰 3100101290 ADS2011 版图中没有直接优化的功能，不能像 2006 一样直接在版图中定义参数，针对版图参数进行优化，它需要在版图中定义参数后，生成原理图原件（Symbol），然后在原理图中对生成元件的参数进行优化，最后在由优化好的原理图重新生成原理图才能够完成优化目标。下面以频分 2.4G 双工器为例具体说明 ADS 的优化过程。 1. 双工器设计指标： 与参考文献，“A compact Diplexer Using Square Open Loop with Stepped Impedance Resonators” 中的指标相同。 2. 画版图： (1) 在 ADS2011 中新建 Workspace，按照向导执行操作，在技术选择界面选择 0.0001mm 技术，以方便画图，如下： (2) 新建 Layout 版图，画好带通滤波器单元（双工器由两个带通滤波器构成）： 使用，进行图形的绘制，注意应将图像画在 cond 层上。对于参考文献中不能确定的参数，课先大致估计，后期可以再优化。在画图过程中，需要将跳转栅格改到小才能画出变化0.05mm 的长度，在Option-Preference 菜单中修改，如下图： 电路图中的各尺寸参数在文献中大多有，没有的可用尺子量得大致值。画好后得到如下图的电路： 点击进行仿真设置以进行初次仿真，如下图： Substrate 与ports 为黄色感叹号，表示还未设置。点击 substrate,然后点击 New 按钮，新建基质文件，如下图： 上图中，顶层微带线与底层地面的材料均选用铜，厚度设置为0.2mm，中间介质采用默认的Alumina(氧化铝)，厚度设置为3mm。这些参数由于文献中未提到，只能先设置为猜想的合适值，在后面仿真后手动修改，比较仿真结果找到比较合适的结果（基质参数无法优化）。返回到版图界面用设置好端口后，再对仿真频率进行设置，将频率设置为1.4~2.6Ghz。 初次仿真后，得到的仿真曲线可能较差，与文献给出的差别较大。此时，先别急于优化，手动调整图中尺寸并仿真以观察各尺寸对曲线的影响。文献中提到调整馈线位置可改变频率，但 我 调 整 后 发 现 影 响 不 大 ，但 发 现 调 整 中 间的长 度以 及处开槽宽度会使得中心频率改变，这可用微带线长度与电磁波波长的关系解释。此外，增大两个部分之间的距离，也即文献中的S 可使得曲线通带两端的上凹消失，反射减小。调整后S=1.95。调整后的电路图如下： 仿真得到的初步结果如下： S21 s11 (3) 设置参数，生成原理图元件（Symbol）: 由...
