Agilent34970A按键中文说明

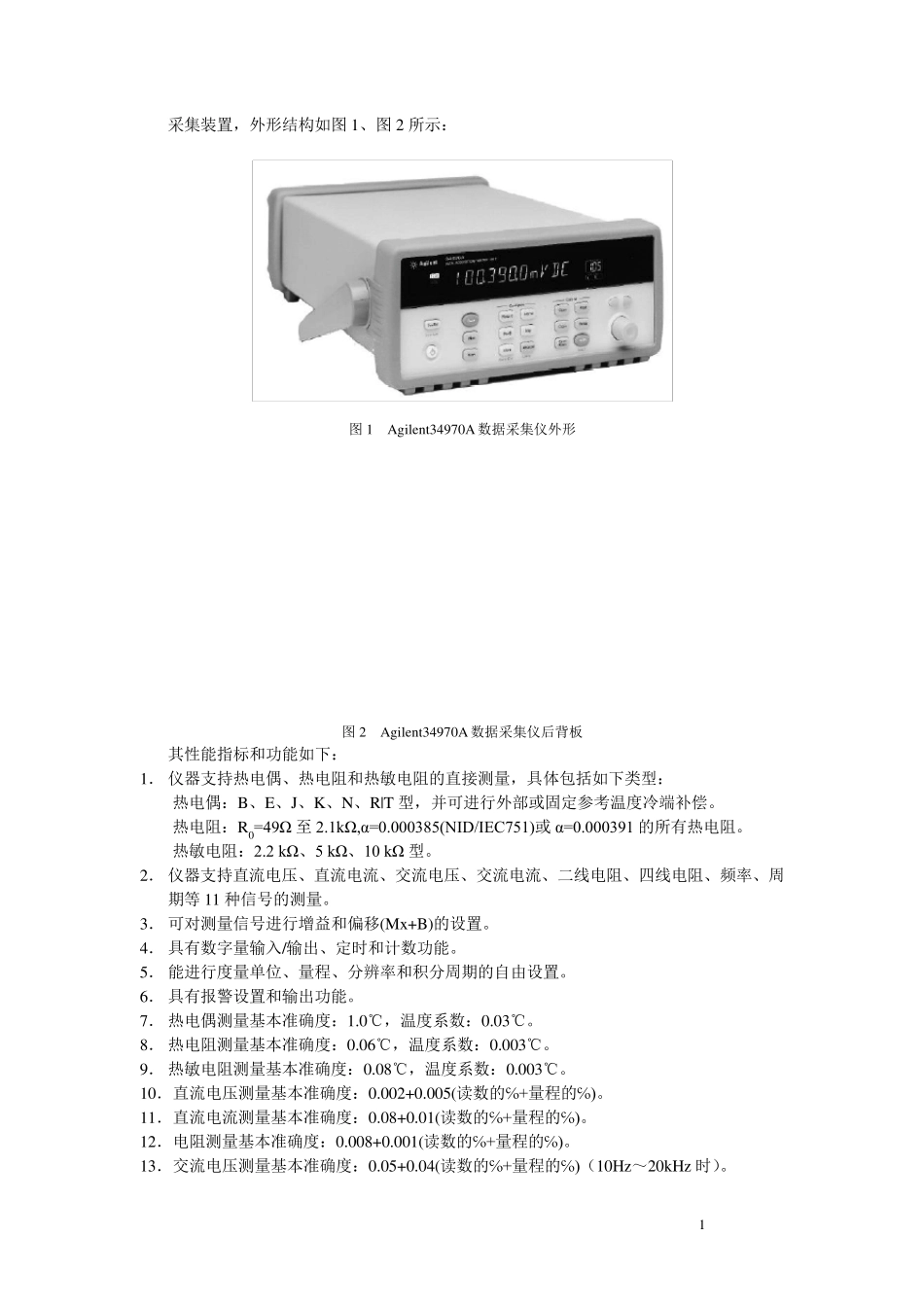

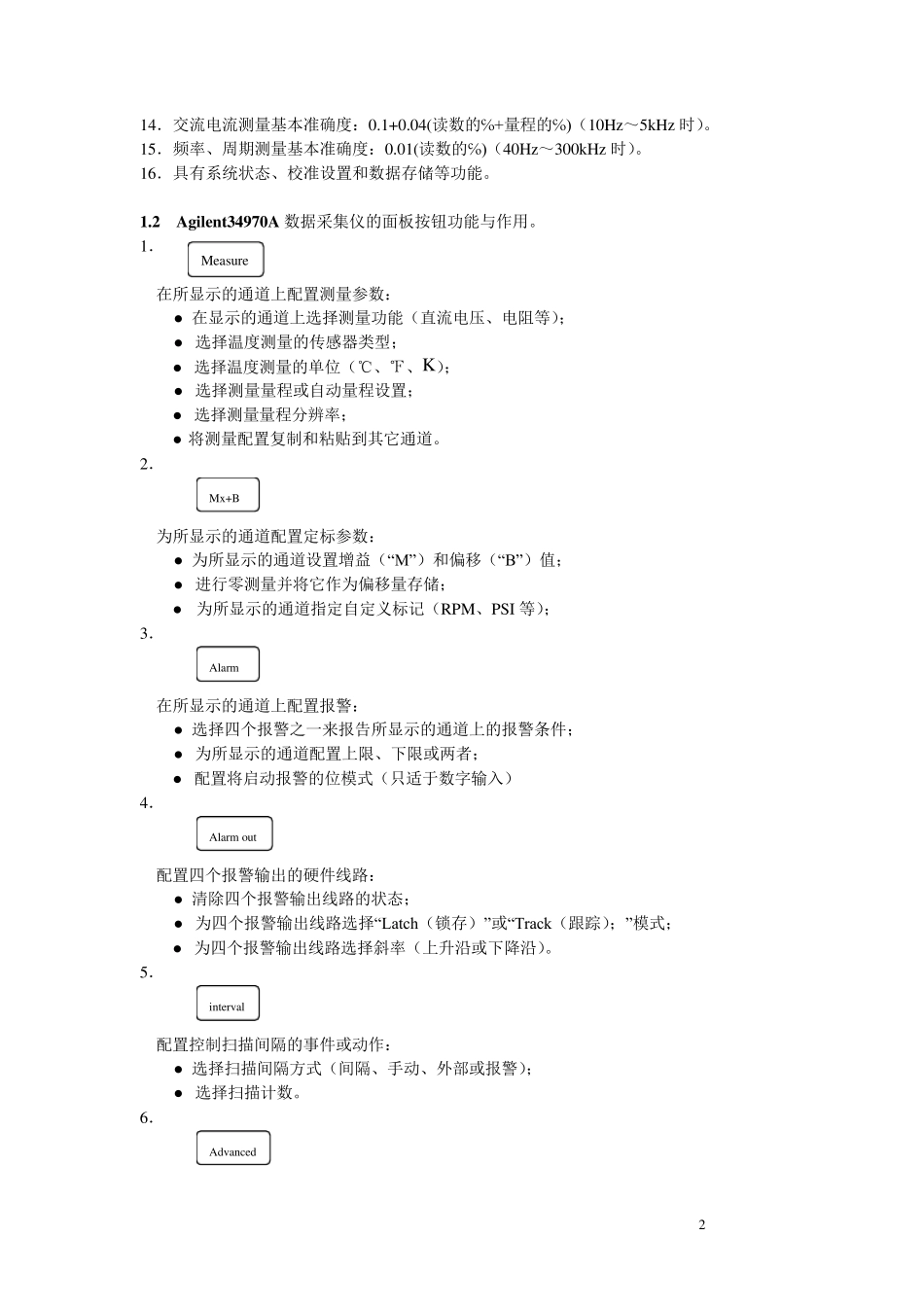

1 采集装置，外形结构如图1、图2 所示： 图1 Agilent34970A 数据采集仪外形 图2 Agilent34970A 数据采集仪后背板 其性能指标和功能如下： 1． 仪器支持热电偶、热电阻和热敏电阻的直接测量，具体包括如下类型： 热电偶：B、E、J、K、N、R|T 型，并可进行外部或固定参考温度冷端补偿。 热电阻：R0=49Ω 至2.1kΩ,α=0.000385(NID/IEC751)或α=0.000391 的所有热电阻。 热敏电阻：2.2 kΩ、5 kΩ、10 kΩ 型。 2． 仪器支持直流电压、直流电流、交流电压、交流电流、二线电阻、四线电阻、频率、周期等11 种信号的测量。 3． 可对测量信号进行增益和偏移(Mx+B)的设置。 4． 具有数字量输入/输出、定时和计数功能。 5． 能进行度量单位、量程、分辨率和积分周期的自由设置。 6． 具有报警设置和输出功能。 7． 热电偶测量基本准确度：1.0℃，温度系数：0.03℃。 8． 热电阻测量基本准确度：0.06℃，温度系数：0.003℃。 9． 热敏电阻测量基本准确度：0.08℃，温度系数：0.003℃。 10． 直流电压测量基本准确度：0.002+0.005(读数的℅ +量程的℅ )。 11． 直流电流测量基本准确度：0.08+0.01(读数的℅ +量程的℅ )。 12． 电阻测量基本准确度：0.008+0.001(读数的℅ +量程的℅ )。 13． 交流电压测量基本准确度：0.05+0.04(读数的℅ +量程的℅ )（10Hz～20kHz 时）。 2 14． 交流电流测量基本准确度：0.1+0.04(读数的℅+量程的℅)（10Hz～5kHz 时）。 15． 频率、周期测量基本准确度：0.01(读数的℅)（40Hz～300kHz 时）。 16． 具有系统状态、校准设置和数据存储等功能。 1.2 Agilent34970A 数据采集仪的面板按钮功能与作用。 1． 在所显示的通道上配置测量参数： ● 在显示的通道上选择测量功能（直流电压、电阻等）； ● 选择温度测量的传感器类型； ● 选择温度测量的单位（℃、℉、K）； ● 选择测量量程或自动量程设置； ● 选择测量量程分辨率； ● 将测量配置复制和粘贴到其它通道。 2． 为所显示的通道配置定标参数： ● 为所显示的通道设置增益（“M”）和偏移（“B”）值； ● 进行零测量并将它作为偏移量存储； ● 为所显示的通道指定自定义标记（RPM、PSI 等）； 3． 在所显示的通道上配置报警： ● 选择四个报警之一来报告所显示的通道上的报警条件； ● 为所显示的通道配置上限、下限或两者； ● 配置将启动报警的位模式（只适于数...
