AltiumDemo系列_信号完整性分析SI仿真

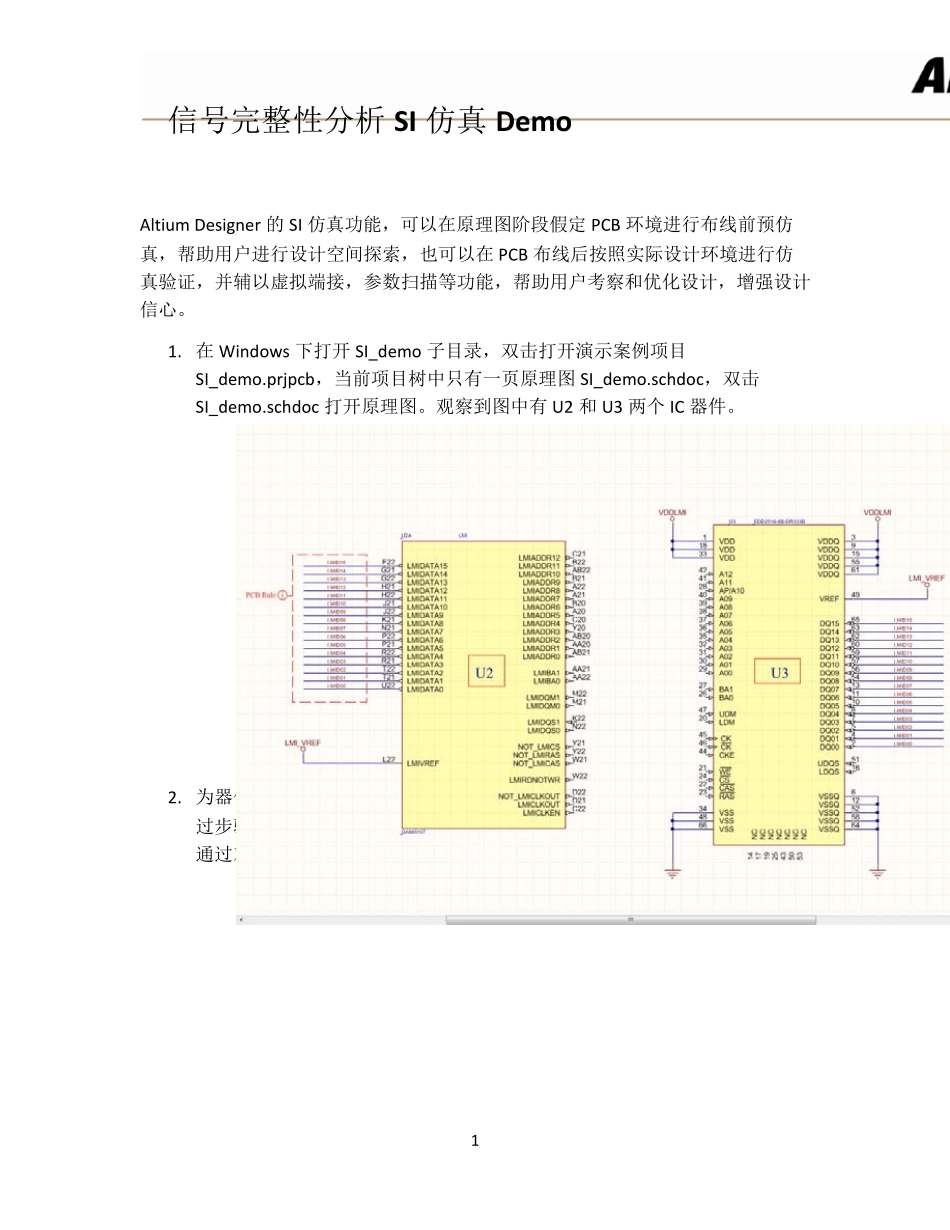

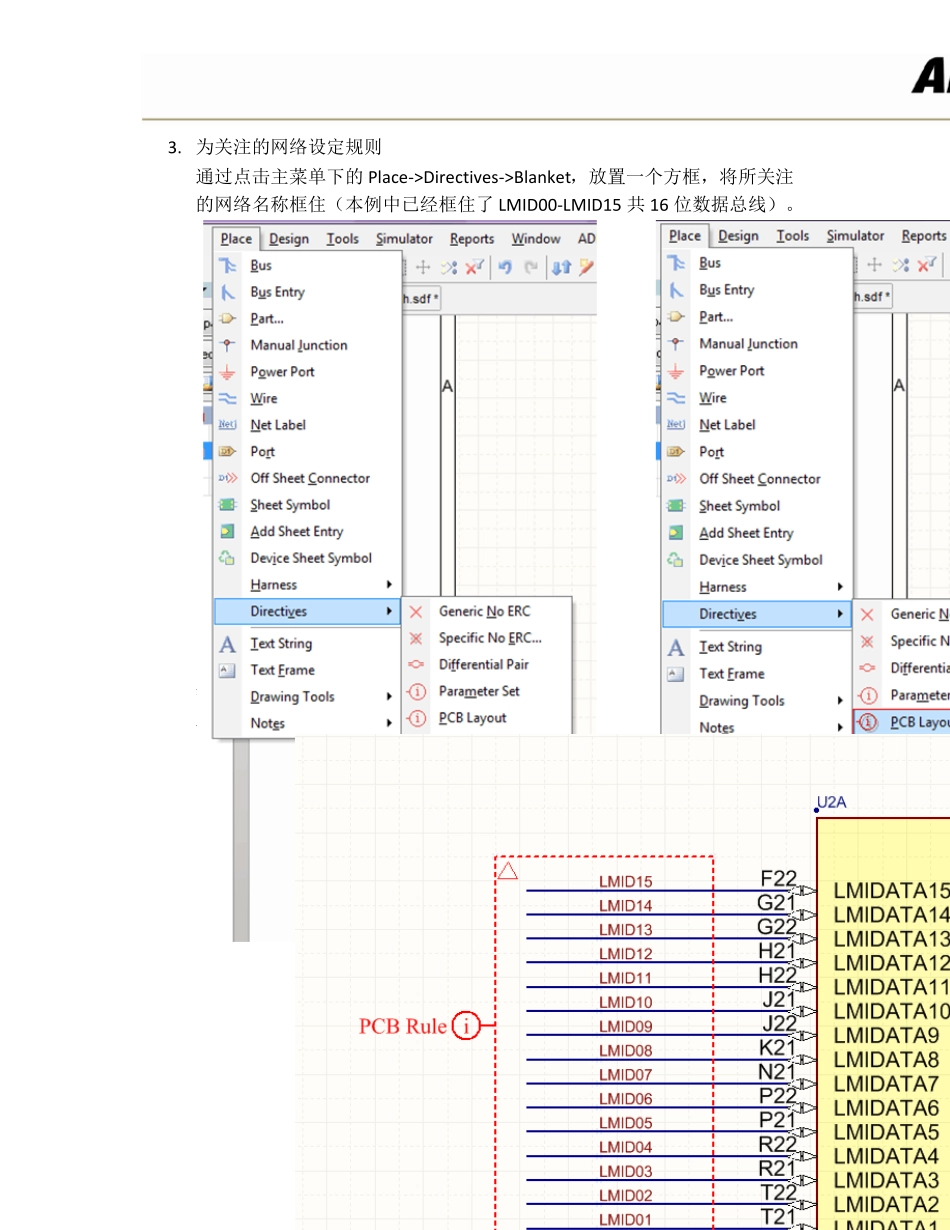

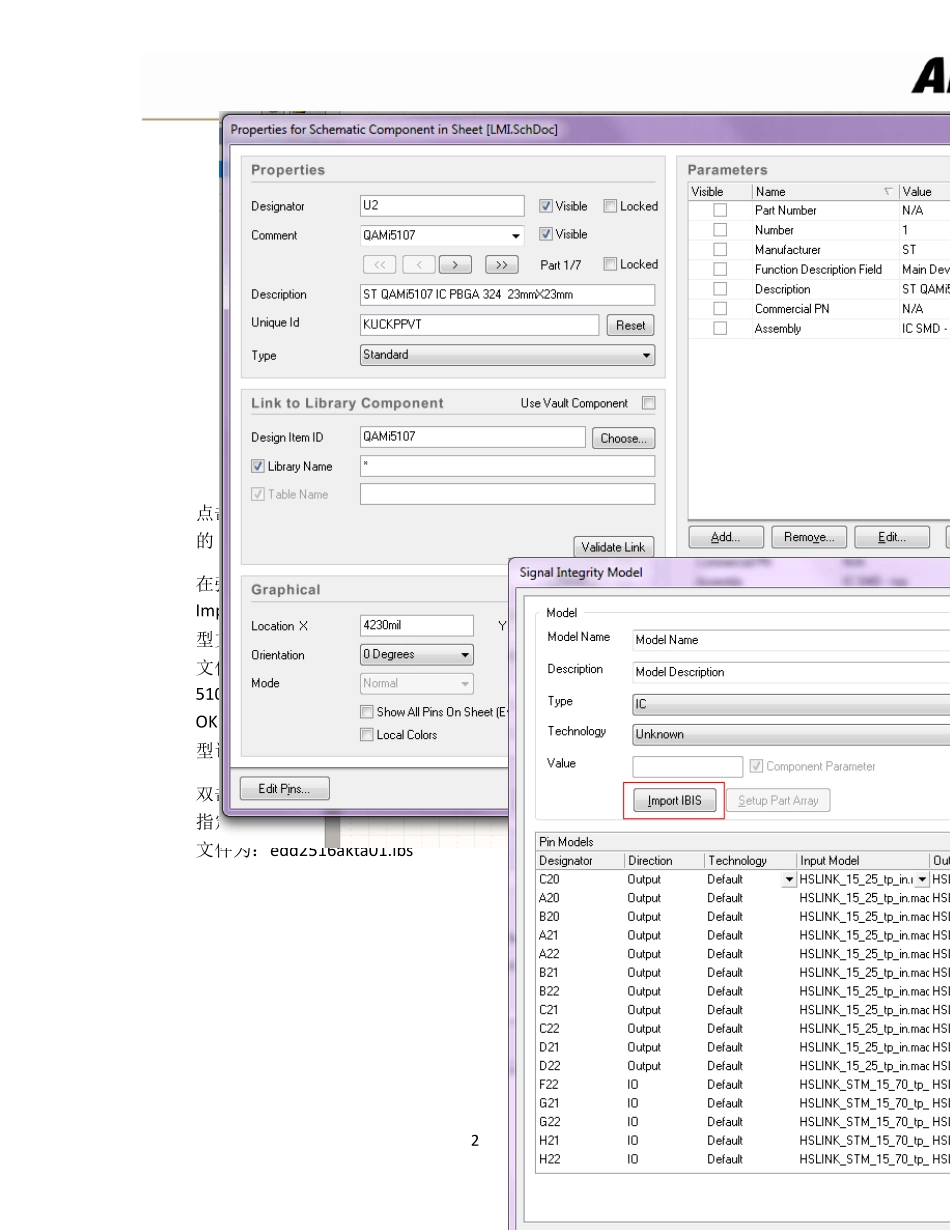

1 信号完整性分析SI 仿真Demo Altium Designer 的SI 仿真功能，可以在原理图阶段假定PCB 环境进行布线前预仿真，帮助用户进行设计空间探索，也可以在PCB 布线后按照实际设计环境进行仿真验证，并辅以虚拟端接，参数扫描等功能，帮助用户考察和优化设计，增强设计信心。 1. 在Window s 下打开 SI_demo 子目录，双击打开演示案例项目SI_demo.prjpcb，当前项目树中只有一页原理图SI_demo.schdoc，双击SI_demo.schdoc 打开原理图。观察到图中有 U2 和U3 两个 IC 器件。 2. 为器件指定IBIS 模型（如果元件库中该器件已有正确的IBIS 模型，则可跳过步骤 2） 通过双击器件 U2，弹出以下窗口： 2 点击Add 右边的下拉箭头，选择Signal Integrity，为器件U2 指定SI 仿真用的IBIS 模型。 在弹出的SI 模型选择窗口中点击Import IBIS，选择U2 对应的IBIS 模型文件导入，本例中 U2 的IBIS 模型文件为SI_demo 文件夹中的文件5107_lmi.ibs，后面各窗口一直点击OK，直到回到原理图界面，U2 的模型设定完成。 双击器件U3，按照同样的步骤为U3指定IBIS 模型，其对应的IBIS 模型文件为：edd2516akta01.ibs 3 3. 为关注的网络设定规则 通过点击主菜单下的Place->Directives->Blanket，放置一个方框，将所关注的网络名称框住（本例中已经框住了LMID00-LMID15 共16 位数据总线）。 然后同样通过Place->Directives->PCB Layout, 放置一个PCB Rule 规则符号，置于方框的边界上。 4 双击PCB Ru le 符号，编辑规则的属性，在以下窗口中依次点击红色矩形标记的按钮或填入相应的值： 5 经过以上步骤，为LMID00-LMID15 这16 根信号线添加了一条规则： 上升沿overshoot 小于300mV（本例中已经预先设置，用户只需按步骤观察确认）。按照同样的方法，用户也可以添加类似的规则，对上升沿undershoot，下降沿overshoot，下降沿undershoot 等进行约束。 4. 进入预仿真 点击主菜单 Tools->Signal Integrity，进入 SI 仿真。系统会根据预先设定的PCB 条件对所有存在 IBIS 模型的信号网络进行快速扫描，将结果显示在弹出的窗口中： 6 通过点击左下角的Menu->Setup Options 可以修改预先设定的PCB 条件。此处传输线特性阻抗 Track Impedance 假定为 50 欧姆，线长 Track Length 假定为 1000mil： 还需要对 Supply Nets 和 Stimulus 进行如下设定（本例已经预设）： 7 设定完成后点...
