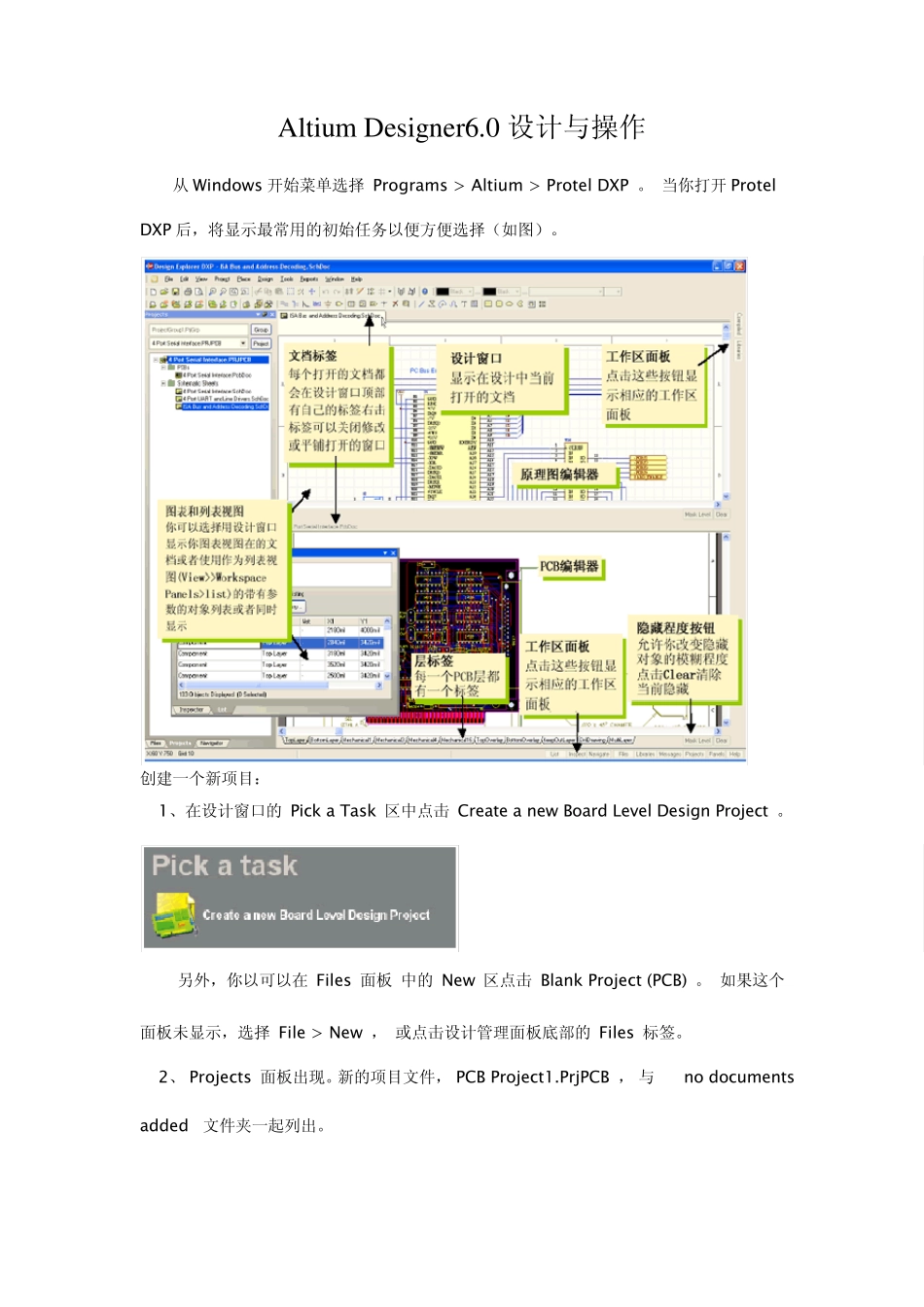

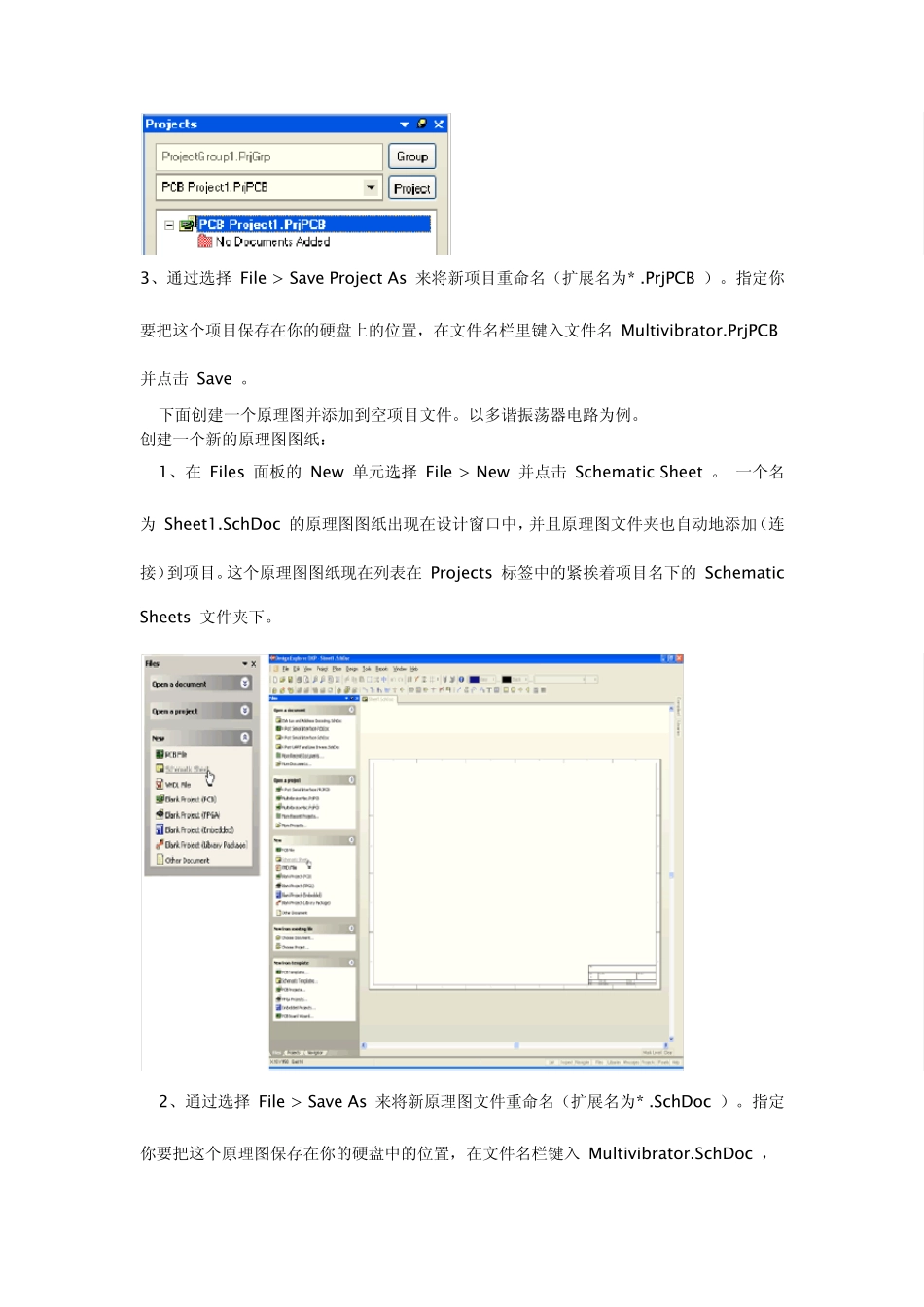

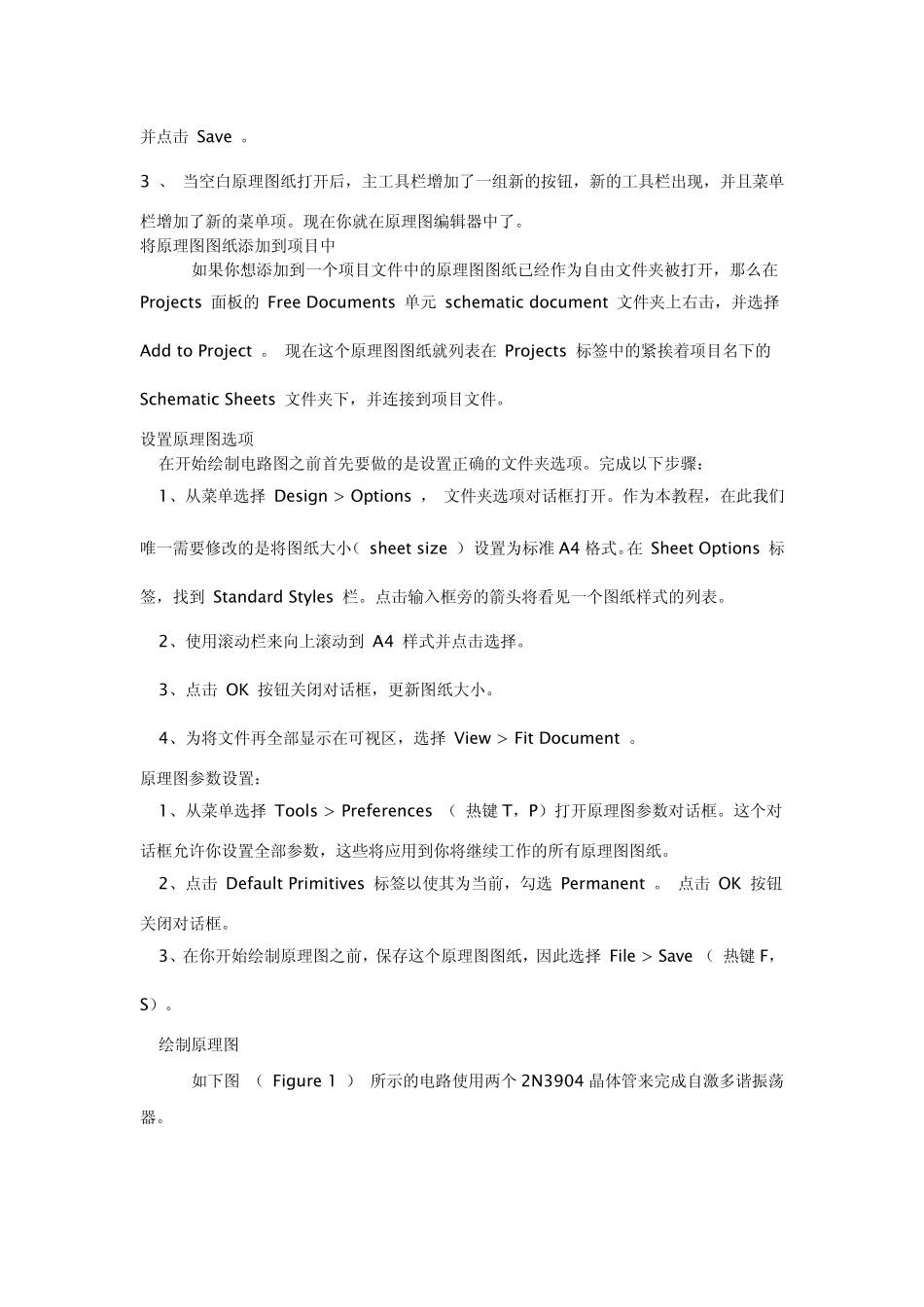

Altiu m Designer6.0 设计与操作 从Window s 开始菜单选择 Programs > Altium > Protel DXP 。 当你打开Protel DXP 后，将显示最常用的初始任务以便方便选择（如图）。 创建一个新项目： 1、在设计窗口的 Pick a Task 区中点击 Create a new Board Level Design Project 。 另外，你以可以在 Files 面板 中的 New 区点击 Blank Project (PCB) 。 如果这个面板未显示，选择 File > New ， 或点击设计管理面板底部的 Files 标签。 2、 Projects 面板出现。新的项目文件， PCB Project1.PrjPCB ， 与 “ no documents added” 文件夹一起列出。 3、通过选择 File > Save Project As 来将新项目重命名（扩展名为* .PrjPCB ）。指定你要把这个项目保存在你的硬盘上的位置，在文件名栏里键入文件名 Multivibrator.PrjPCB 并点击 Save 。 下面创建一个原理图并添加到空项目文件。以多谐振荡器电路为例。 创建一个新的原理图图纸： 1、在 Files 面板的 New 单元选择 File > New 并点击 Schematic Sheet 。 一个名为 Sheet1.SchDoc 的原理图图纸出现在设计窗口中，并且原理图文件夹也自动地添加（连接）到项目。这个原理图图纸现在列表在 Projects 标签中的紧挨着项目名下的 Schematic Sheets 文件夹下。 2、通过选择 File > Save As 来将新原理图文件重命名（扩展名为* .SchDoc ）。指定你要把这个原理图保存在你的硬盘中的位置，在文件名栏键入 Multivibrator.SchDoc ，并点击 Save 。 3 、 当空白原理图纸打开后，主工具栏增加了一组新的按钮，新的工具栏出现，并且菜单栏增加了新的菜单项。现在你就在原理图编辑器中了。 将原理图图纸添加到项目中 如果你想添加到一个项目文件中的原理图图纸已经作为自由文件夹被打开，那么在 Projects 面板的 Free Documents 单元 schematic document 文件夹上右击，并选择 Add to Project 。 现在这个原理图图纸就列表在 Projects 标签中的紧挨着项目名下的 Schematic Sheets 文件夹下，并连接到项目文件。 设置原理图选项 在开始绘制电路图之前首先要做的是设置正确的文件夹选项。完成以下步骤： 1、从菜单选择 Design > Options ， 文件夹选项对话框打开。作为本教程，在此我们唯一需要修改的是将图纸大小（ sheet size ） 设置为标准 A4 格式。在 Sheet Opti...
