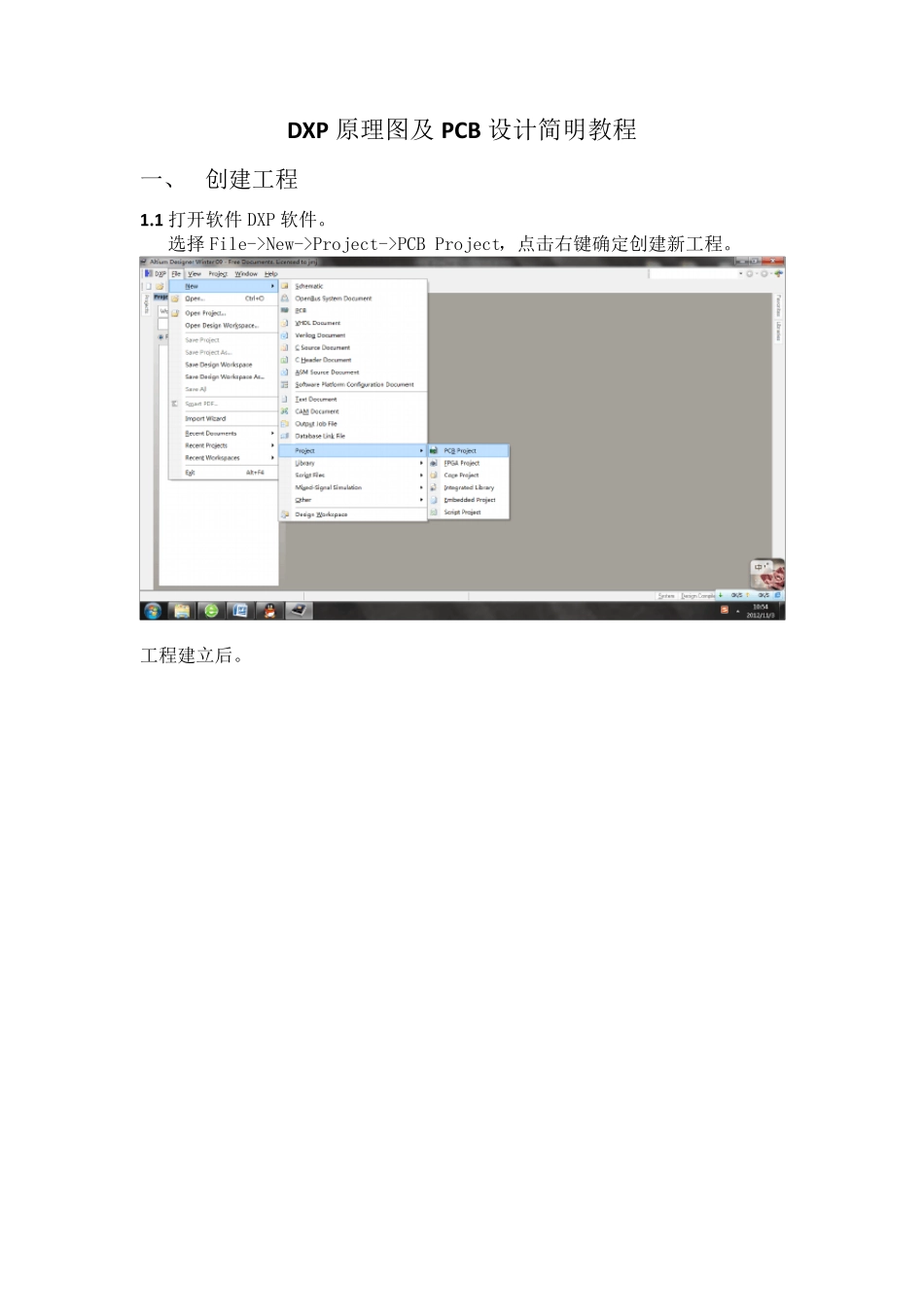

DXP 原理图及PCB 设计简明教程 一、 创建工程 1
1 打开软件 DXP 软件
选择 File->New->Project->PCB Project,点击右键确定创建新工程

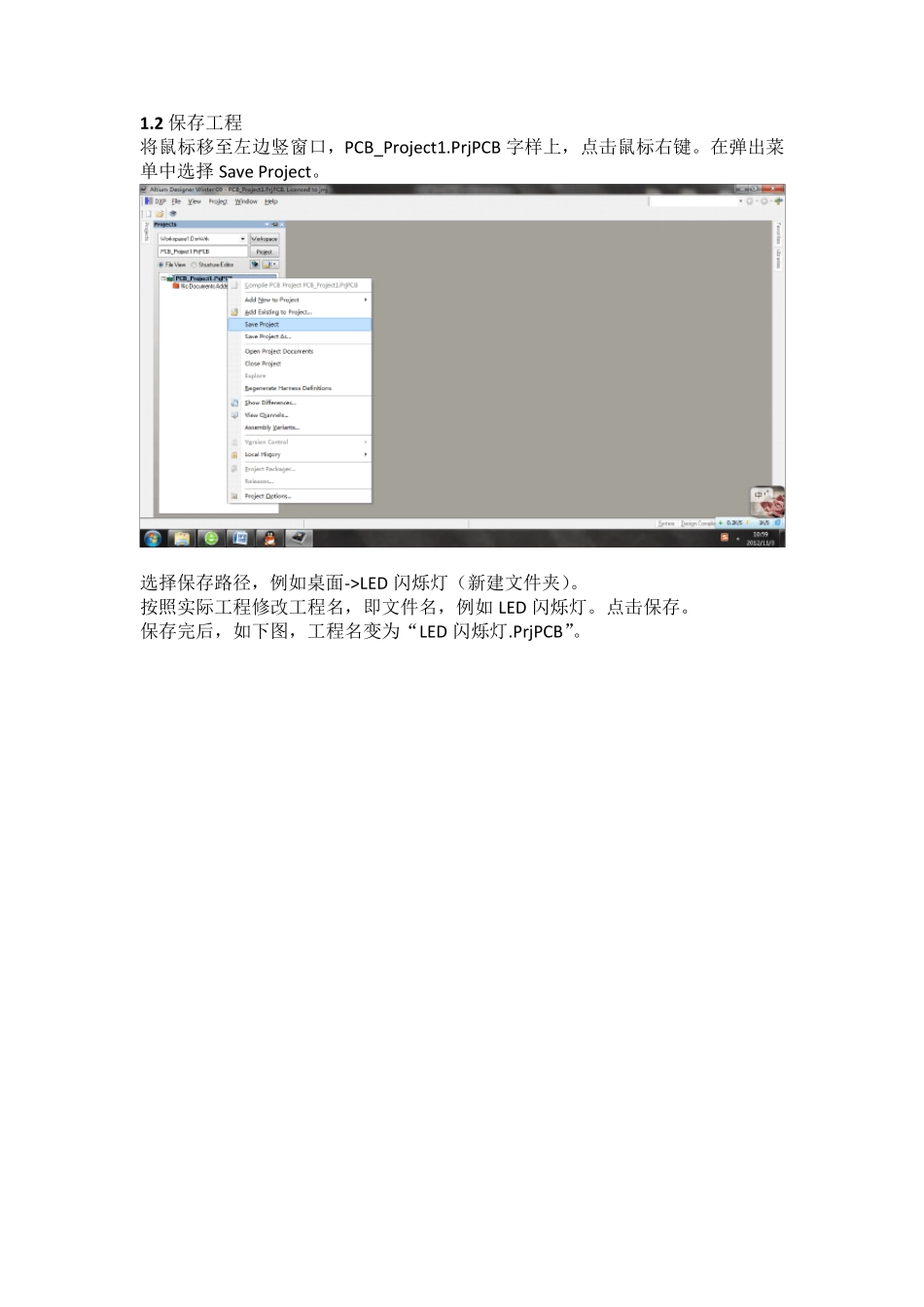

2 保存工程 将鼠标移至左边竖窗口,PCB_Project1
PrjPCB 字样上,点击鼠标右键
在弹出菜单中选择Save Project
选择保存路径,例如桌面->LED 闪烁灯(新建文件夹)
按照实际工程修改工程名,即文件名,例如LED 闪烁灯
保存完后,如下图,工程名变为“LED 闪烁灯
PrjPCB”
二、 添加原理图及 PCB 文件 2

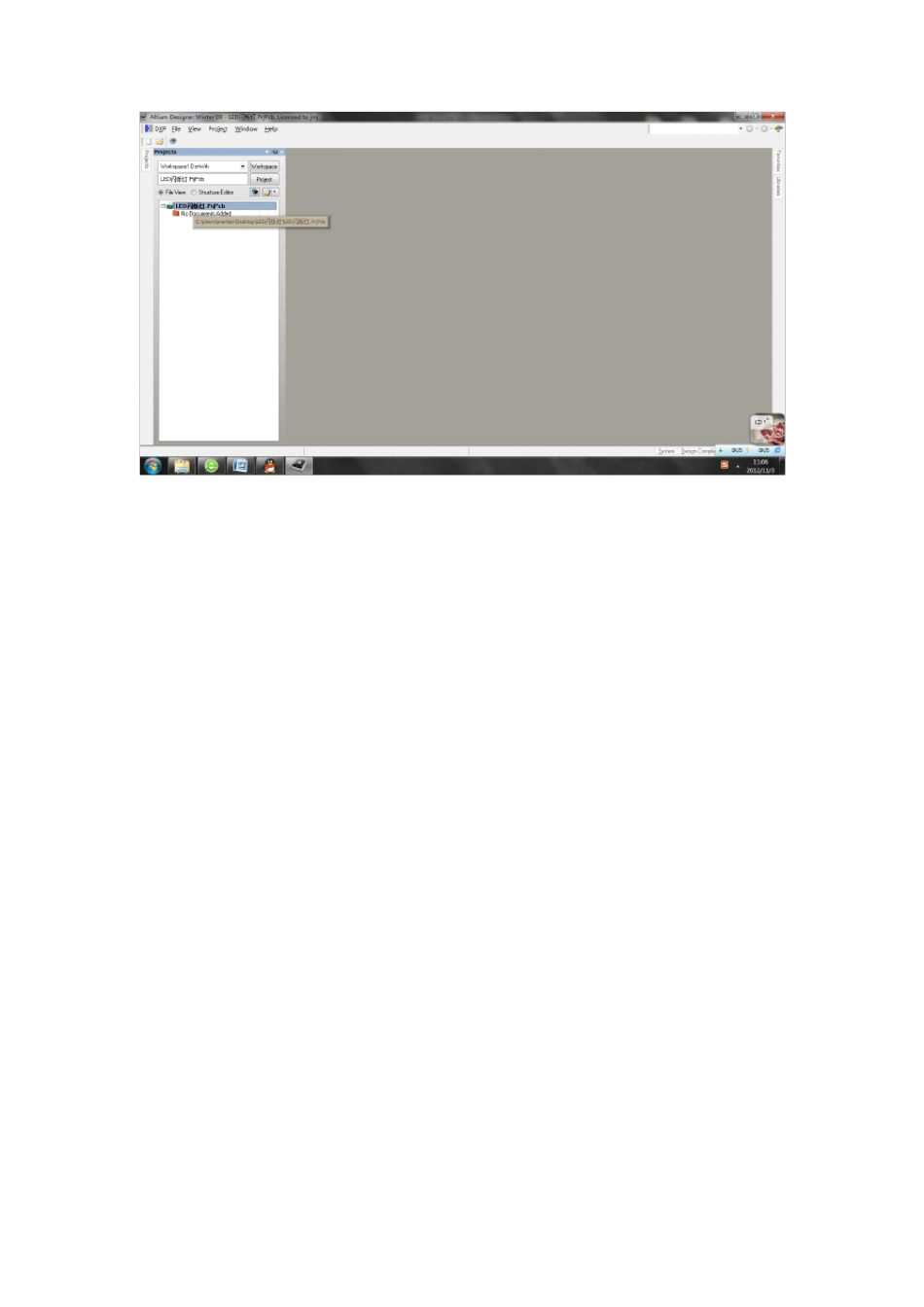

1 添加原理图文件 将鼠标移至左边竖窗口,LED 闪烁灯
PrjPCB 字样上
右击打开菜单,选择 Add New to project->Schematic,点击后添加原理图文件
原理图添加完成后
2 添加PCB 文件 重复上述步骤,将鼠标移至左边竖窗口,LED 闪烁灯
PrjPCB 字样上
右击打开菜单,选择 Add New to project->PCB,点击后添加PCB 文件
PCB 文件添加后
3 保存两个文件 将鼠标移至Sheet1
SchDoc 字样上,点击鼠标右键,在菜单中选择Save
若工程已经保存在文件夹LED 闪烁灯中,该保存路径会默认选择文件夹LED闪烁灯中
然后修改文件名为“LED 闪烁灯”,点击保存
重复上述操作,将鼠标移至PCB1
PcbDoc 字样上,点击鼠标右键,在菜单中选择Save
与保存原理图文件一样,若工程已经保存在文件夹LED 闪烁灯中,该保存路径会默认选择文件夹LED 闪烁灯中
然后修改文件名为“LED 闪烁灯”,点击保存
此时,文件创建及保存结束
可以发现工程名“LED 闪烁灯
PrjPcb”后的文件图标变为了红色,此时表明在添加完原理图及PC
