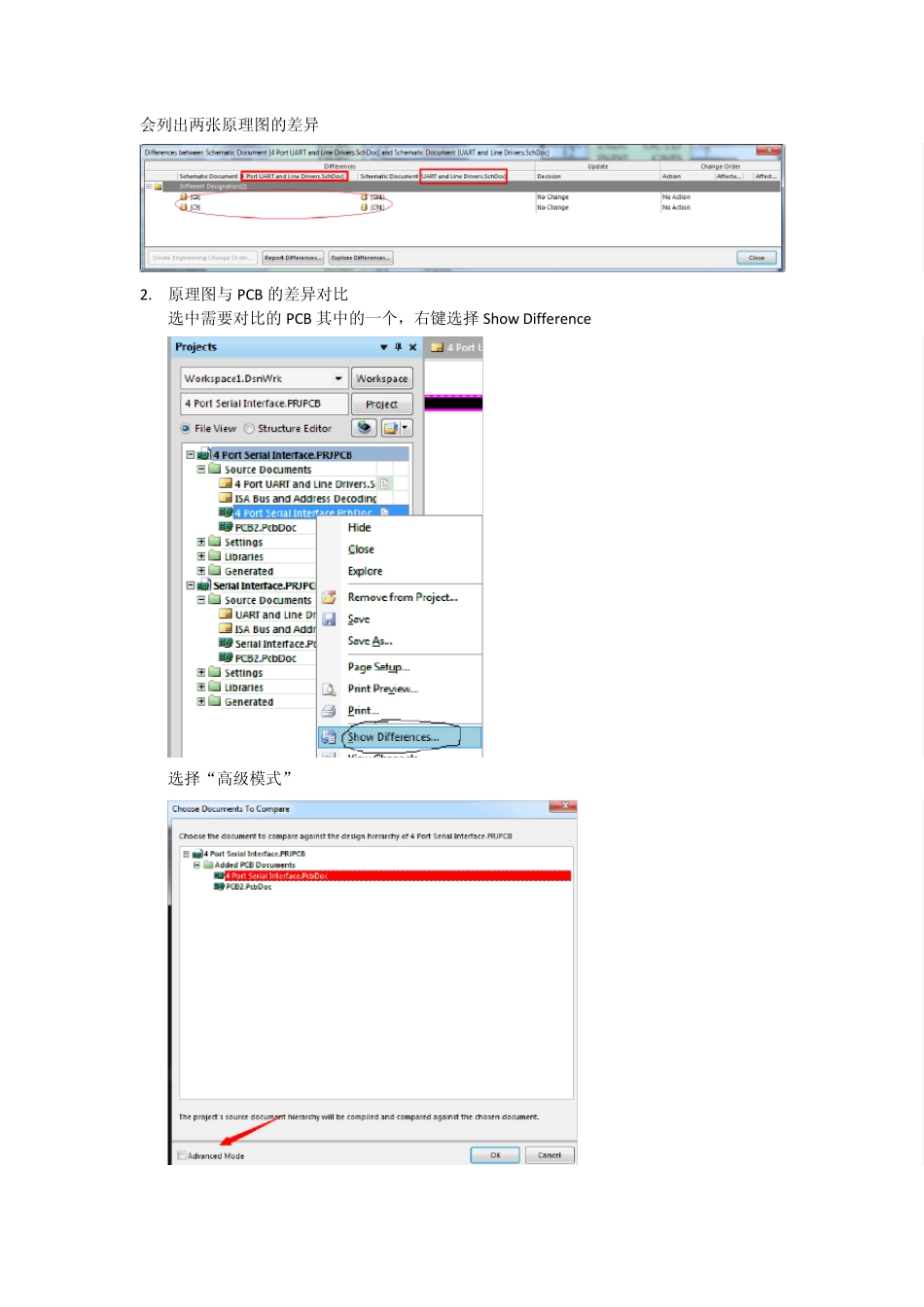

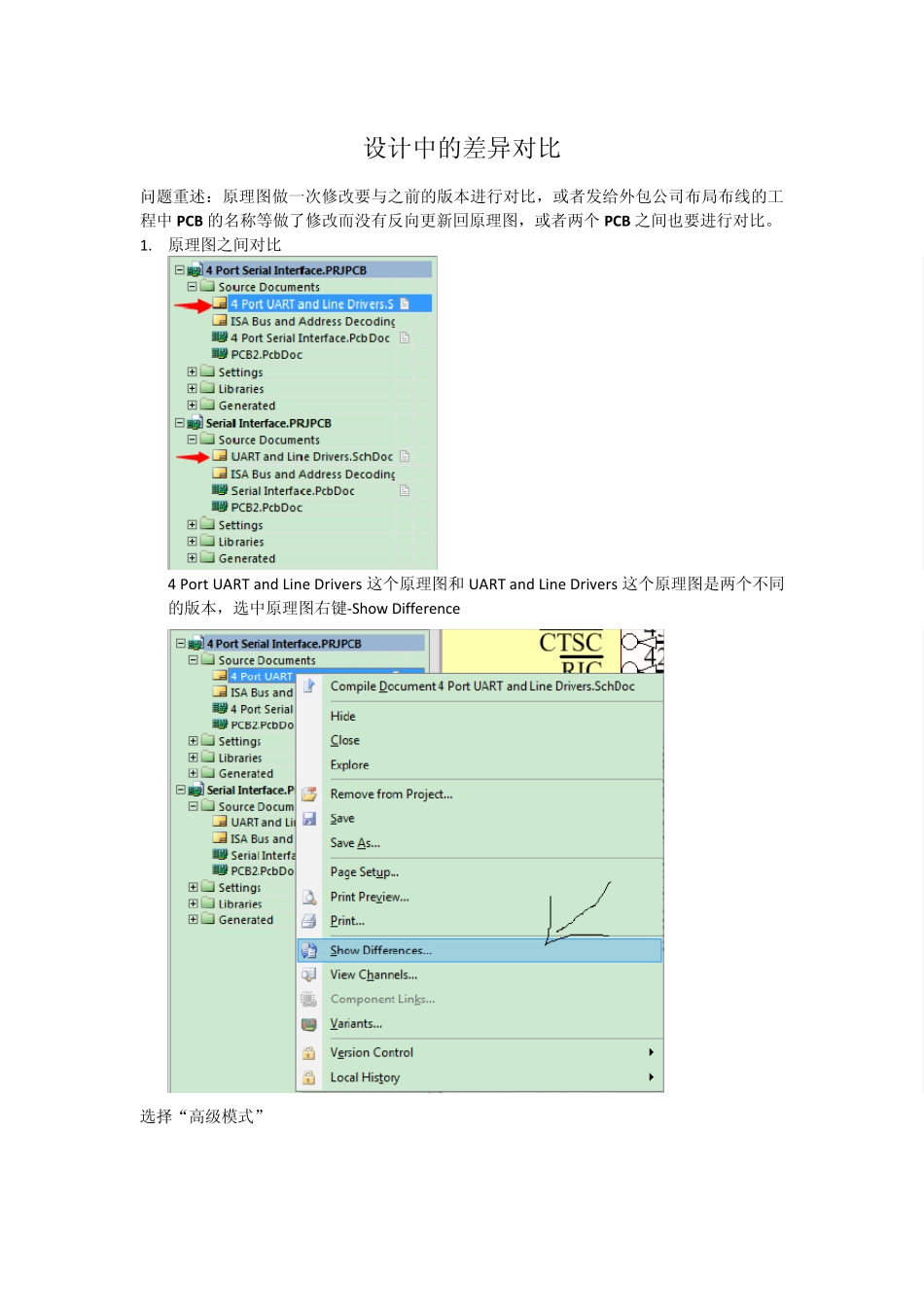

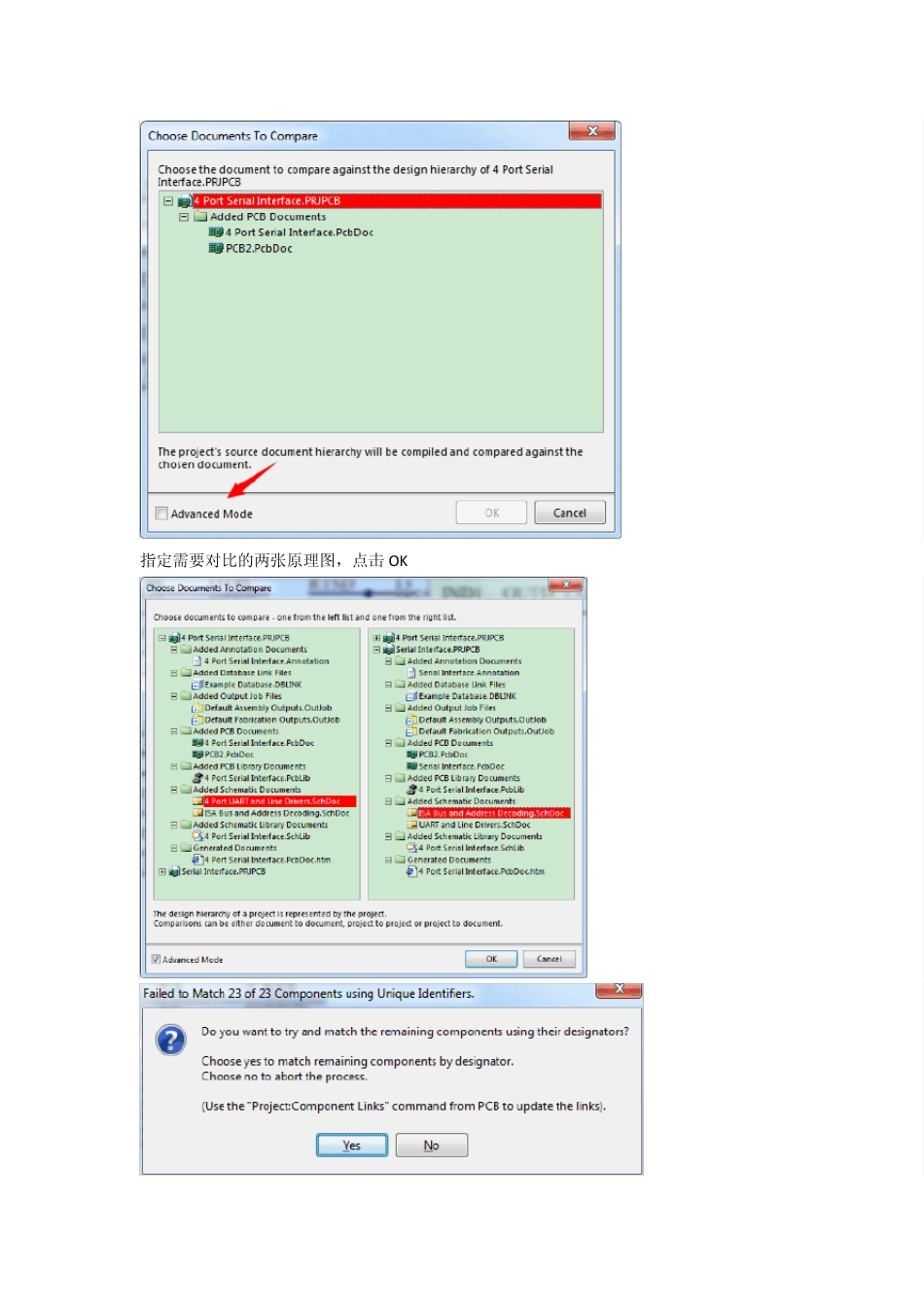

设计中的差异对比 问题重述：原理图做一次修改要与之前的版本进行对比，或者发给外包公司布局布线的工程中PCB 的名称等做了修改而没有反向更新回原理图，或者两个PCB 之间也要进行对比。 1. 原理图之间对比 4 Port UART and Line Drivers 这个原理图和UART and Line Drivers 这个原理图是两个不同的版本，选中原理图右键-Show Difference 选择“高级模式” 指定需要对比的两张原理图，点击 OK 会列出两张原理图的差异 2. 原理图与PCB 的差异对比 选中需要对比的PCB 其中的一个，右键选择Show Difference 选择“高级模式” 找到需要对比差异的另一张原理图，OK 差异明细会列出来 3. 原理图与 PCB 的差异对比 首先对比一下同一工程下的原理图和 PCB 的差异，因为有部分元器件在另一张原理图里面 然后对比不同工程下有差异的原理图和PCB，右键需要对比的PCB-Show Difference 选择“高级模式” 找到要对比的原理图 可以看到有差异的列表
