Altium_Designer09实验实训指导书

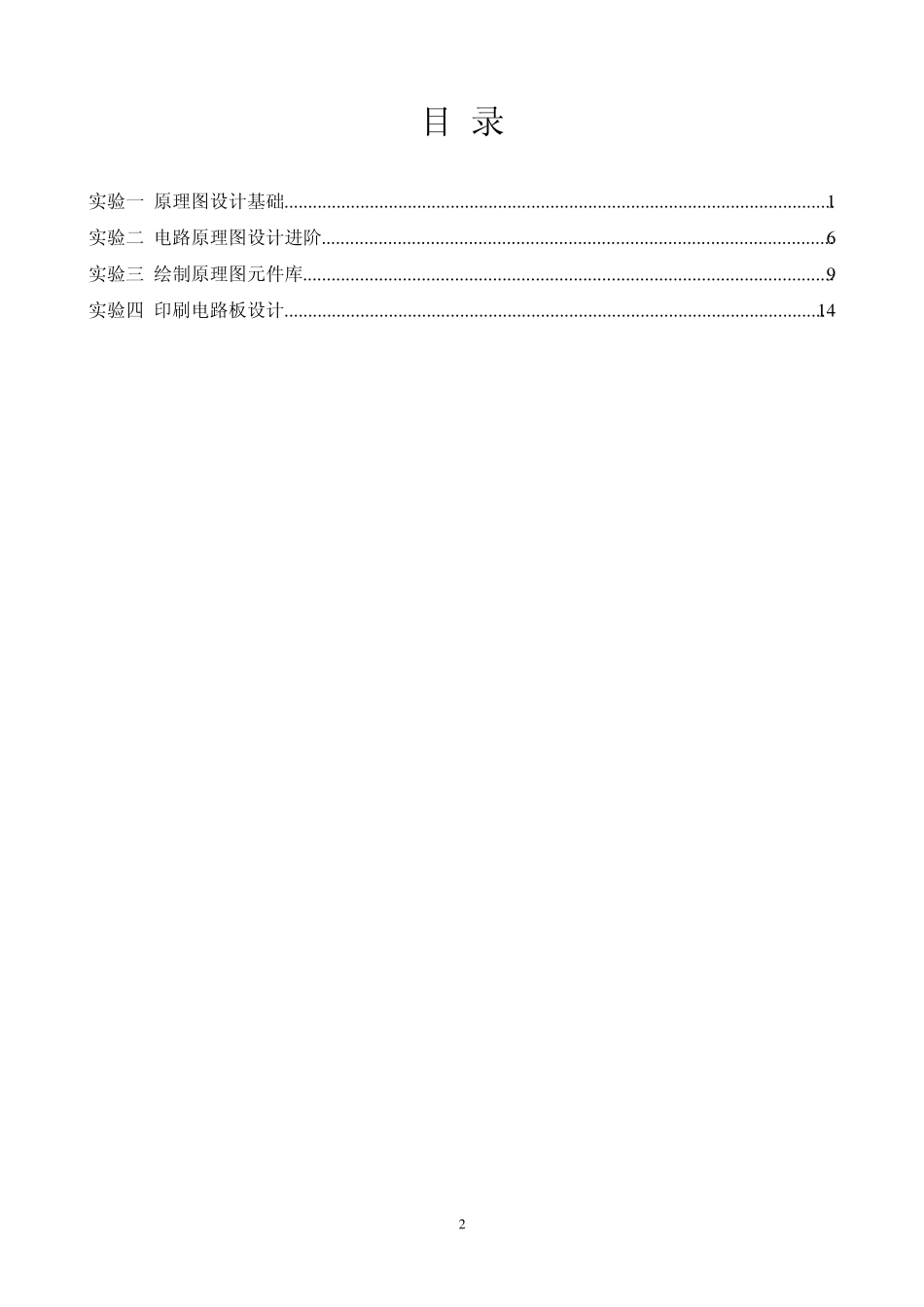

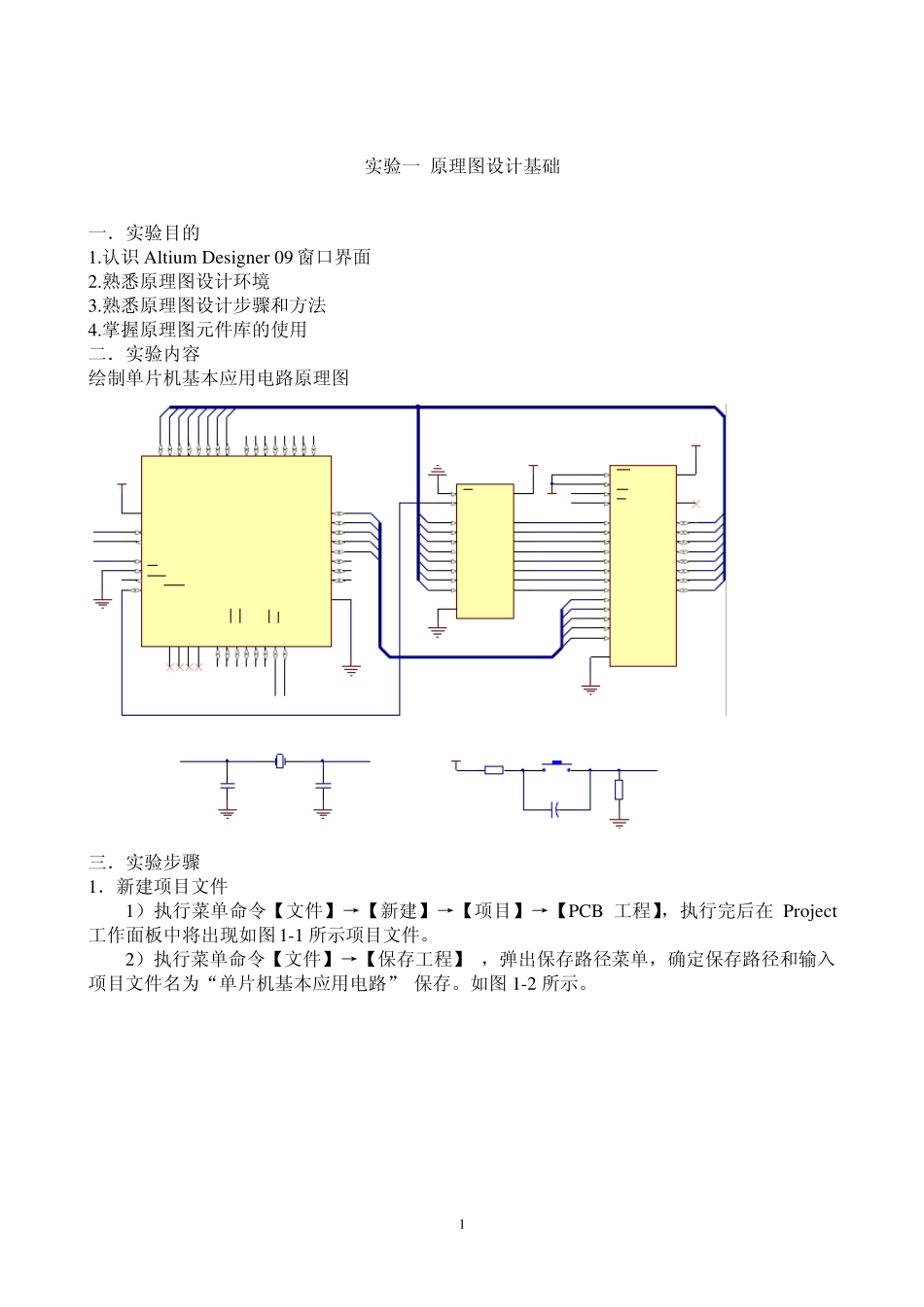

1 Altiu m Designer su mmer 09 实验指导 2 目 录 实验一 原理图设计基础 .................................................................................................................... 1 实验二 电路原理图设计进阶 ............................................................................................................ 6 实验三 绘制原理图元件库 ................................................................................................................ 9 实验四 印刷电路板设计 .................................................................................................................. 1 4 1 实验一 原理图设计基础 一．实验目的 1.认识Altiu m Designer 09 窗口界面 2.熟悉原理图设计环境 3.熟悉原理图设计步骤和方法 4.掌握原理图元件库的使用 二．实验内容 绘制单片机基本应用电路原理图 三．实验步骤 1．新建项目文件 1）执行菜单命令【文件】→【新建】→【项目】→【PCB 工程】，执行完后在Project工作面板中将出现如图1-1 所示项目文件。 2）执行菜单命令【文件】→【保存工程】 ，弹出保存路径菜单，确定保存路径和输入项目文件名为“单片机基本应用电路” 保存。如图1-2 所示。 2 图1-1 新建项目文件 图1-2 保存项目文件 2．新建原理图文件 执行菜单【文件】→【新建】→【原理图】，在Project 工作面板的项目文件下新建一个原理图文件Sheet1.Schdoc，保存为“单管放大电路.Schdoc”保存后效果如图1-3 所示。 图1-3 新建并命名原理图文件 图1-4 原理图图纸设置对话框 3．原理图图纸设置 执行菜单【设计】→【文档选项】，弹出【文档选项】对话框。如图1-4 所示，图纸类型设置为A4，显示标准标题栏，可视栅格、捕捉栅格均设置为10，电气栅格设置为4。 4．装载原理图元件库 电路中所包含的元件类型有：电阻、电容、三极管。这些常用的元件在集成库 Miscellaneou s Dev ices.IntLib 中都可以找到。默认情况下，创建原理图文件时，该库会自动加载，若在库列表中无此元件库，可通过下面方法加载。 在Libraries 工作面板上单击【库…】 ,弹出如图1-5 所示对话框。 单击选项下方【添加库】按钮，选择添加 Miscellaneou s Dev ices.IntLib，单击打开添加库完成，如图6 所示。 3 图5 添加元件库...
