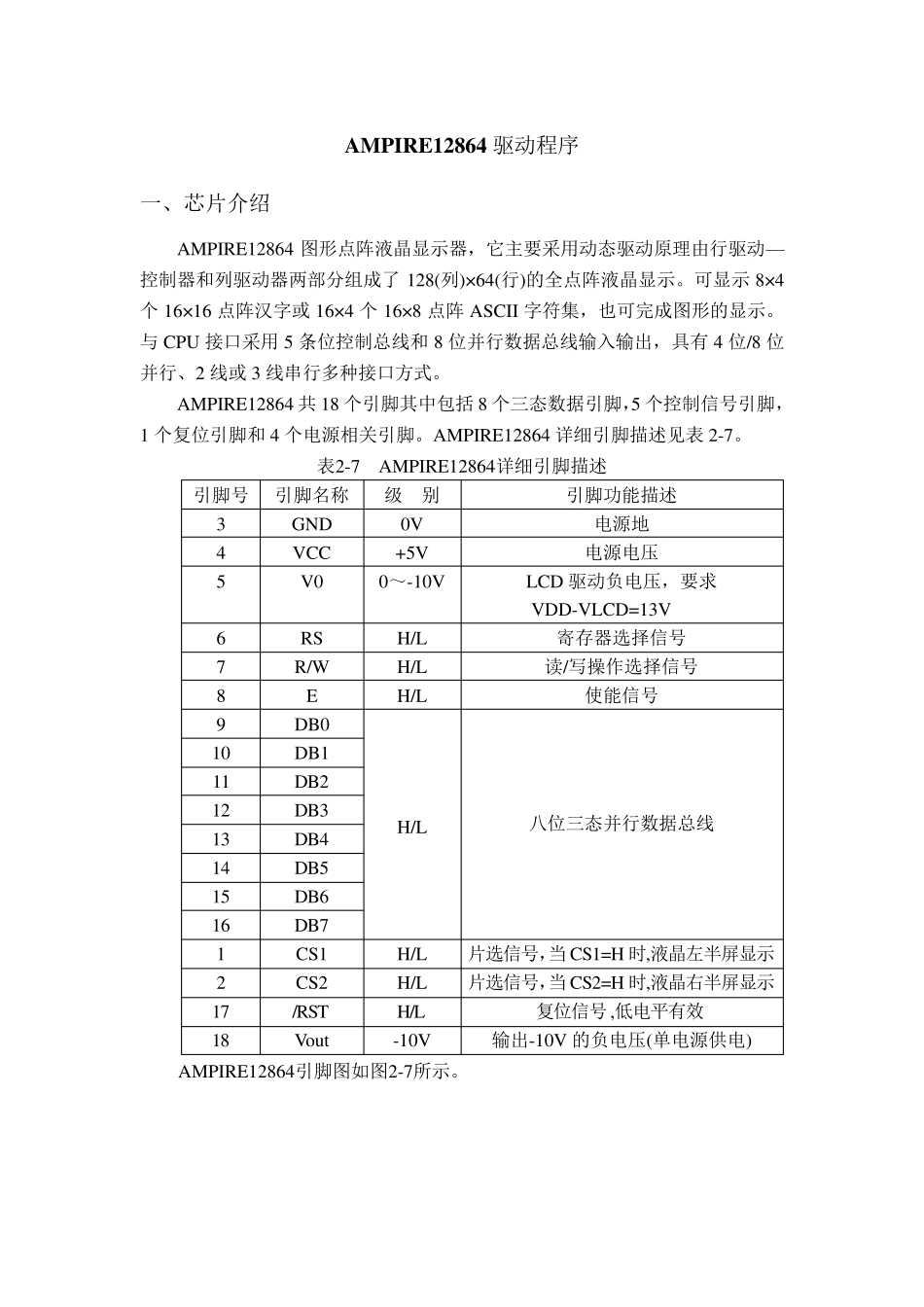

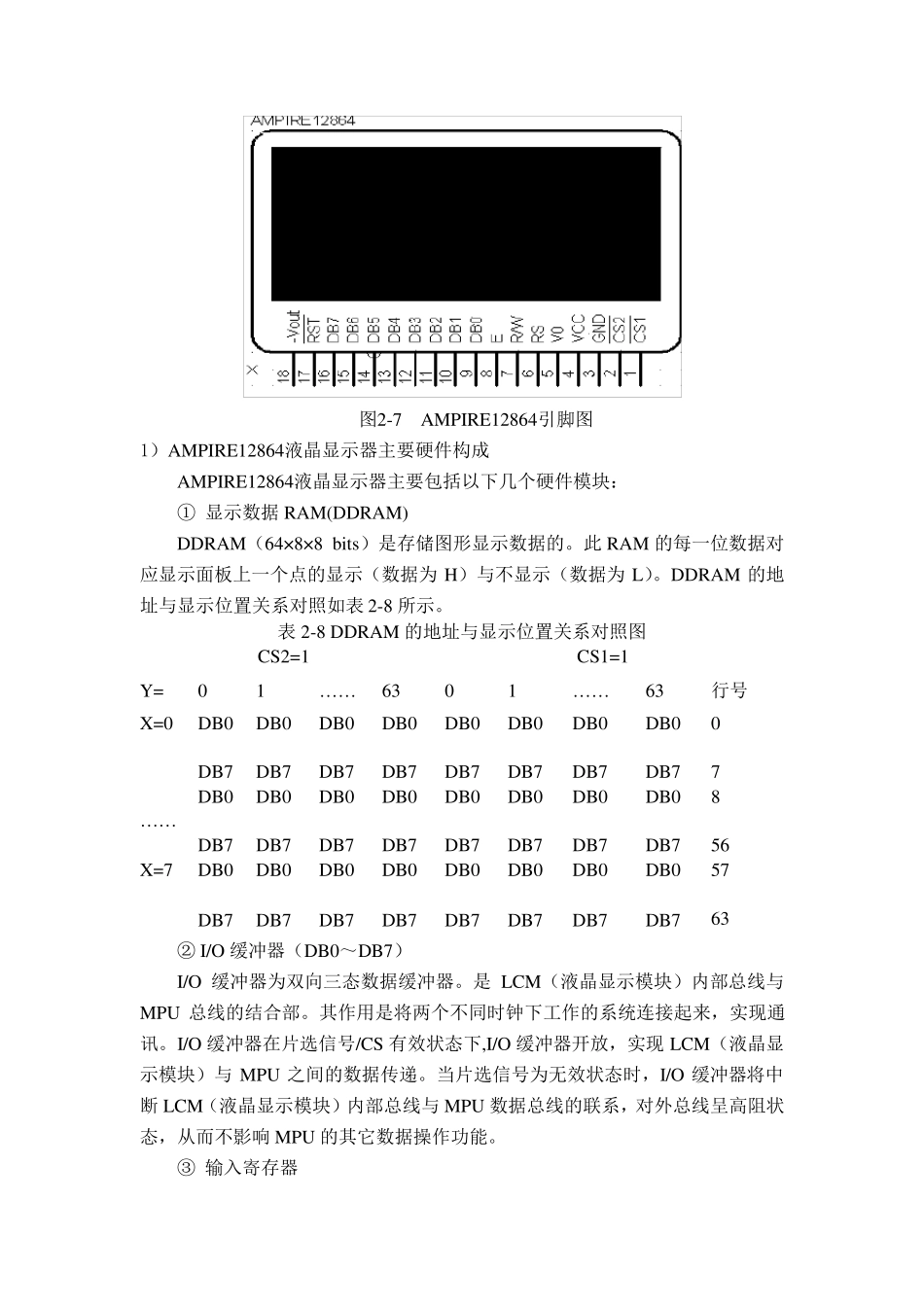

AMPIRE12864 驱动程序 一、芯片介绍 AMPIRE12864 图形点阵液晶显示器，它主要采用动态驱动原理由行驱动—控制器和列驱动器两部分组成了 128(列)×64(行)的全点阵液晶显示。可显示 8×4个 16×16 点阵汉字或 16×4 个 16×8 点阵 ASCII 字符集，也可完成图形的显示。与 CPU 接口采用 5 条位控制总线和 8 位并行数据总线输入输出，具有 4 位/8 位并行、2 线或 3 线串行多种接口方式。 AMPIRE12864 共 18 个引脚其中包括 8 个三态数据引脚，5 个控制信号引脚，1 个复位引脚和 4 个电源相关引脚。AMPIRE12864 详细引脚描述见表 2-7。 表2-7 AMPIRE12864详细引脚描述 引脚号 引脚名称 级 别 引脚功能描述 3 GND 0V 电源地 4 VCC +5V 电源电压 5 V0 0～-10V LCD 驱动负电压，要求VDD-VLCD=13V 6 RS H/L 寄存器选择信号 7 R/W H/L 读/写操作选择信号 8 E H/L 使能信号 9 DB0 H/L 八位三态并行数据总线 10 DB1 11 DB2 12 DB3 13 DB4 14 DB5 15 DB6 16 DB7 1 CS1 H/L 片选信号，当 CS1=H 时,液晶左半屏显示 2 CS2 H/L 片选信号，当 CS2=H 时,液晶右半屏显示 17 /RST H/L 复位信号 ,低电平有效 18 Vout -10V 输出-10V 的负电压(单电源供电) AMPIRE12864引脚图如图2-7所示。 图2-7 AMPIRE12864引脚图 1）AMPIRE12864液晶显示器主要硬件构成 AMPIRE12864液晶显示器主要包括以下几个硬件模块： ① 显示数据 RAM(DDRAM) DDRAM（64× 8× 8 bits）是存储图形显示数据的。此 RAM 的每一位数据对应显示面板上一个点的显示（数据为 H）与不显示（数据为 L）。DDRAM 的地址与显示位置关系对照如表 2-8 所示。 表 2-8 DDRAM 的地址与显示位置关系对照图 CS2=1 CS1=1 Y= 0 1 …… 63 0 1 …… 63 行号 X=0 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 0 7 …… DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 8 56 X=7 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 DB0 DB7 57 63 ② I/O 缓冲器（DB0～DB7） I/O 缓冲器为双向三态数据缓冲器。是 LCM（液晶显示模块）内部总线与MPU 总线的结合部。其作用是将两个不同时钟下工作的系统连接起来，实现通讯。I/O 缓冲器在片选信号/CS 有效...
