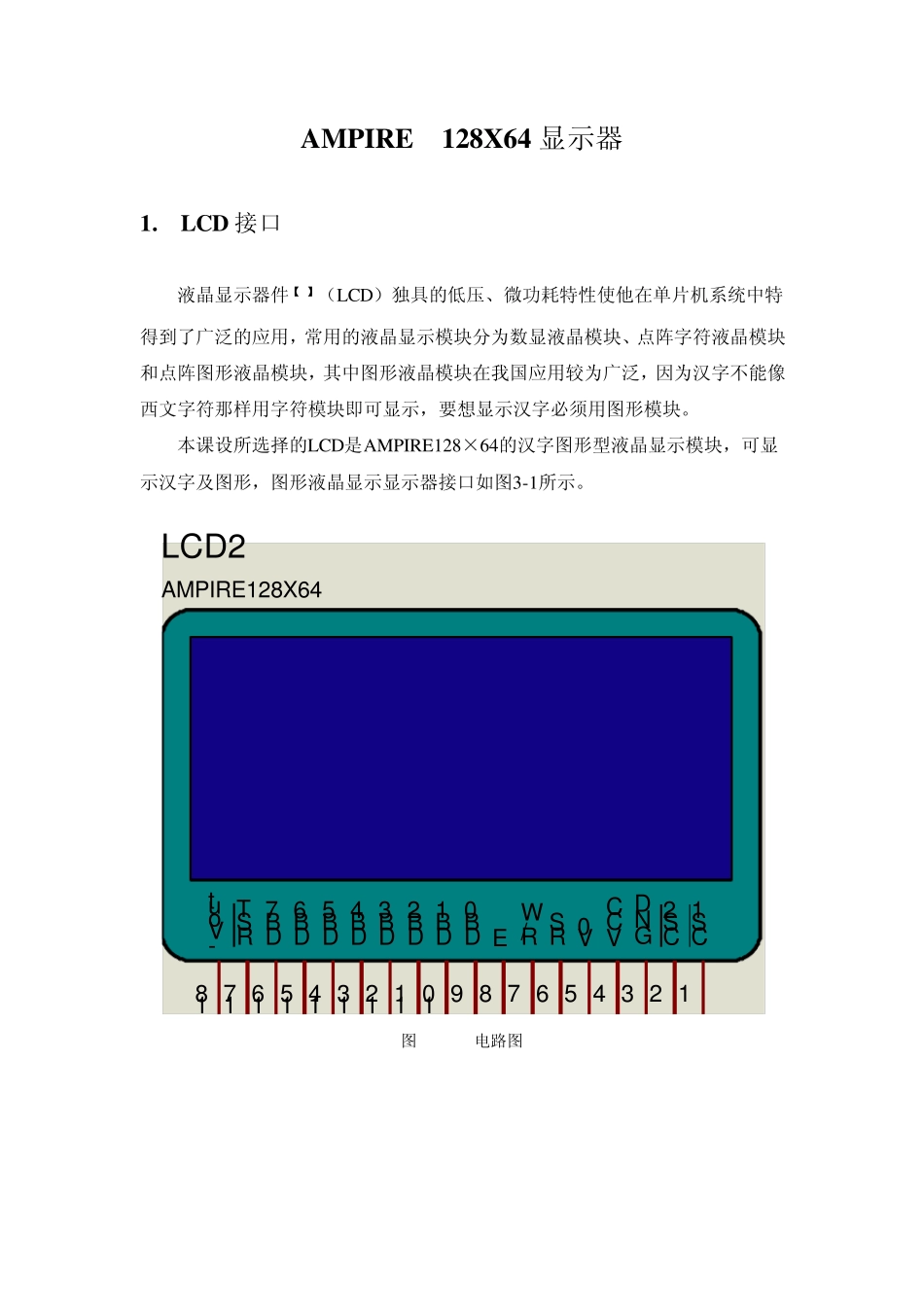

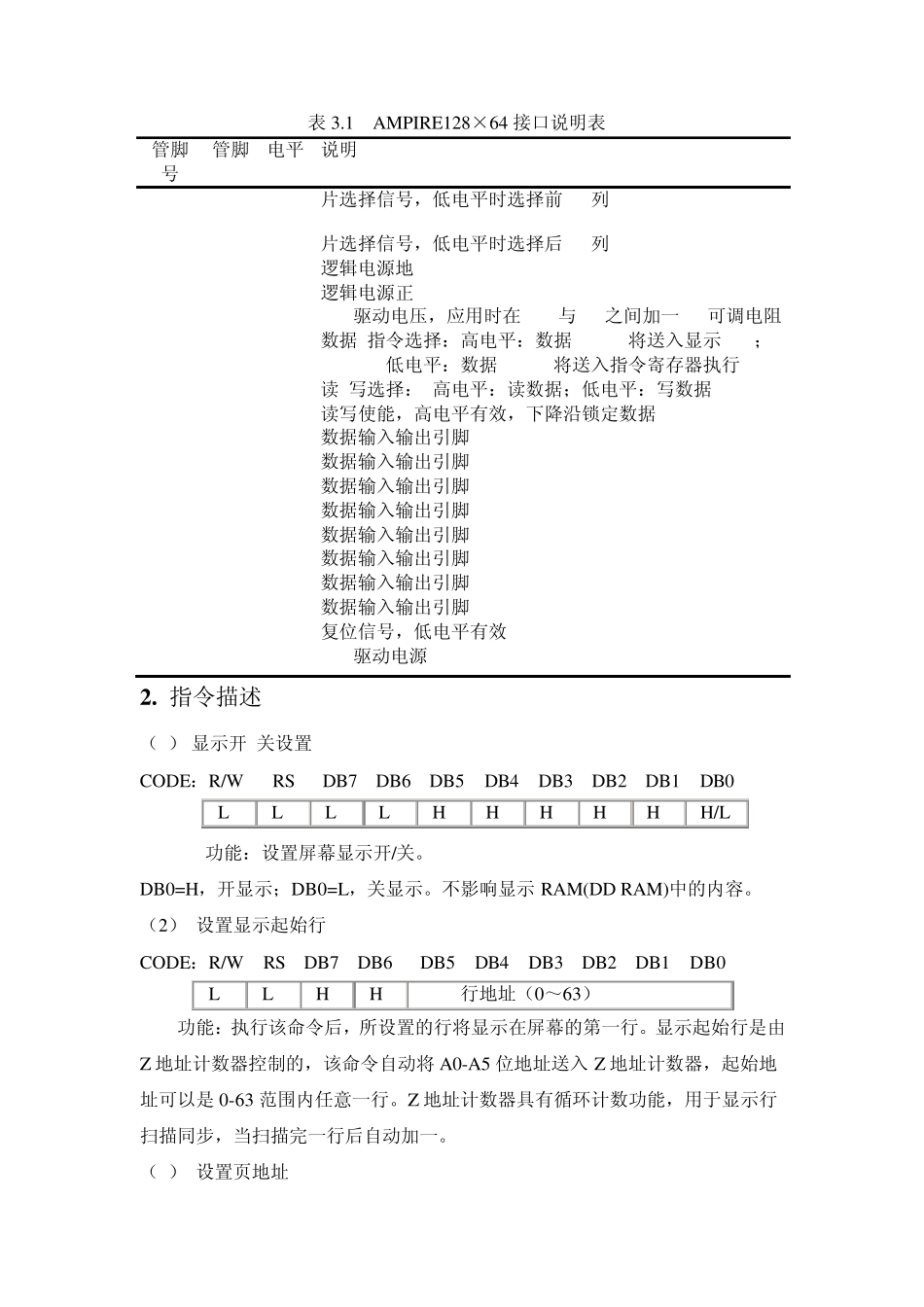

AMPIRE 128X64 显示器 1. LCD 接口 液晶显示器件【3】（LCD）独具的低压、微功耗特性使他在单片机系统中特得到了广泛的应用，常用的液晶显示模块分为数显液晶模块、点阵字符液晶模块和点阵图形液晶模块，其中图形液晶模块在我国应用较为广泛，因为汉字不能像西文字符那样用字符模块即可显示，要想显示汉字必须用图形模块。 本课设所选择的LCD是AMPIRE128×64的汉字图形型液晶显示模块，可显示汉字及图形，图形液晶显示显示器接口如图3-1所示。 CS11CS22GND3VCC4V05RS6R/W7E8DB09DB110DB211DB312DB413DB514DB615DB716RST17-Vout18LCD2AMPIRE128X64 图3-1 LCD电路图 表3.1 AMPIRE128×64 接口说明表 管脚号 管脚 电平 说明 1 CS1 H/L 片选择信号，低电平时选择前 64列 2 CS2 H/L 片选择信号，低电平时选择后 64列 3 GND 0V 逻辑电源地 4 VCC 5.0V 逻辑电源正 5 V0 LCD驱动电压，应用时在 VEE与 V0之间加一 2K可调电阻 6 RS H/L 数据\指令选择：高电平：数据 D0-D7将送入显示 RAM； 低电平：数据 D0-D7将送入指令寄存器执行 7 R/W H/L 读\写选择： 高电平：读数据；低电平：写数据 8 E H/L 读写使能，高电平有效，下降沿锁定数据 9 DB0 H/L 数据输入输出引脚 10 DB1 H/L 数据输入输出引脚 11 DB2 H/L 数据输入输出引脚 12 DB3 H/L 数据输入输出引脚 13 DB4 H/L 数据输入输出引脚 14 DB5 H/L 数据输入输出引脚 15 DB6 H/L 数据输入输出引脚 16 DB7 H/L 数据输入输出引脚 17 RST L 复位信号，低电平有效 18 VOUT -10V LCD驱动电源 2 . 指令描述 （1） 显示开/关设置 CODE：R/W RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 功能：设置屏幕显示开/关。 DB0=H，开显示；DB0=L，关显示。不影响显示 RAM(DD RAM)中的内容。 （2） 设置显示起始行 CODE：R/W RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 L L H H 行地址（0～63） 功能：执行该命令后，所设置的行将显示在屏幕的第一行。显示起始行是由Z地址计数器控制的，该命令自动将 A0-A5 位地址送入 Z地址计数器，起始地址可以是 0-63 范围内任意一行。Z地址计数器具有循环计数功能，用于显示行扫描同步，当扫描完一行后自动加一。 （3） 设置页地址 L L L L H H H H H H/L CODE：R/W RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 L L H L H H H 页...
