Android_Camera架构分析

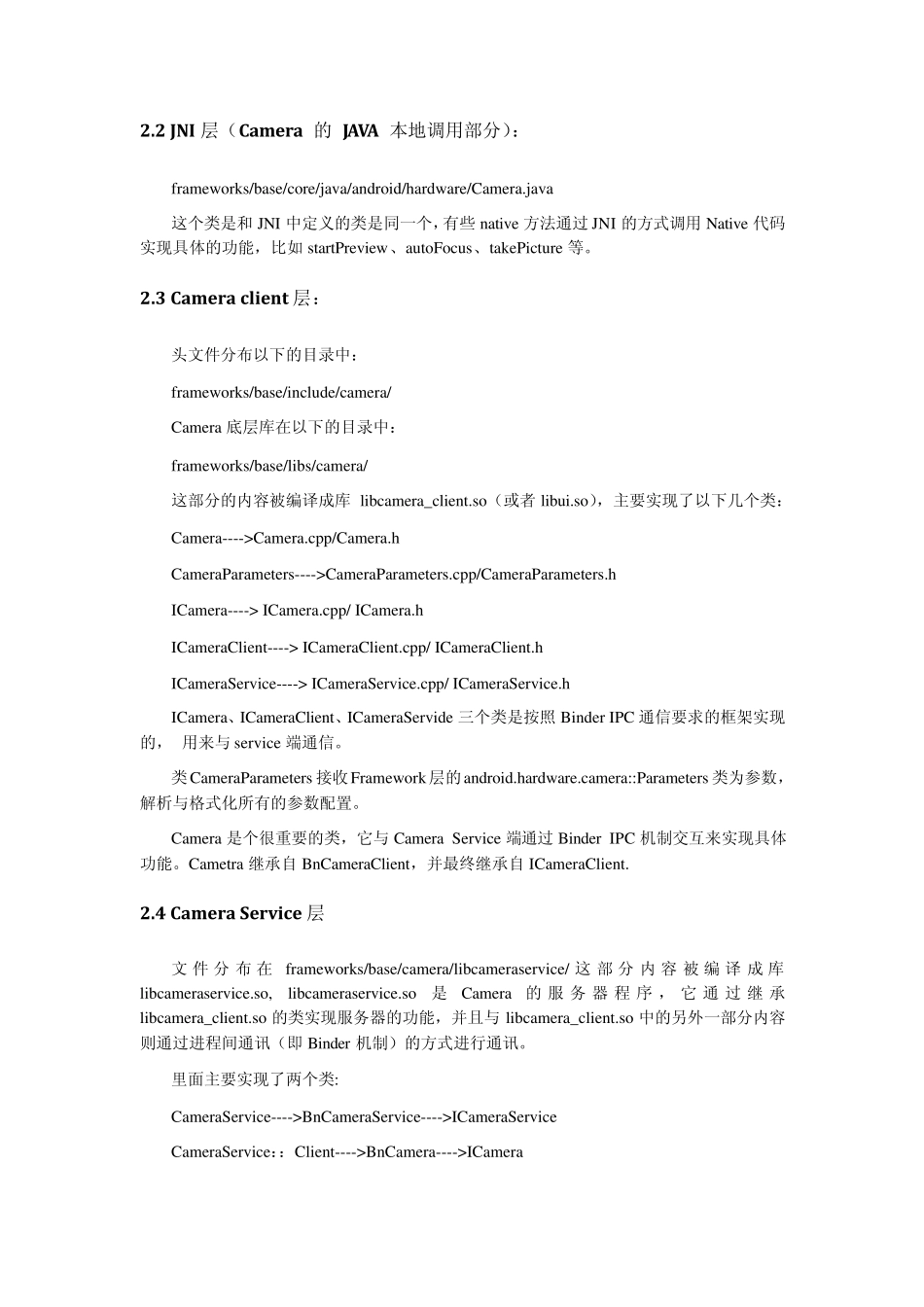

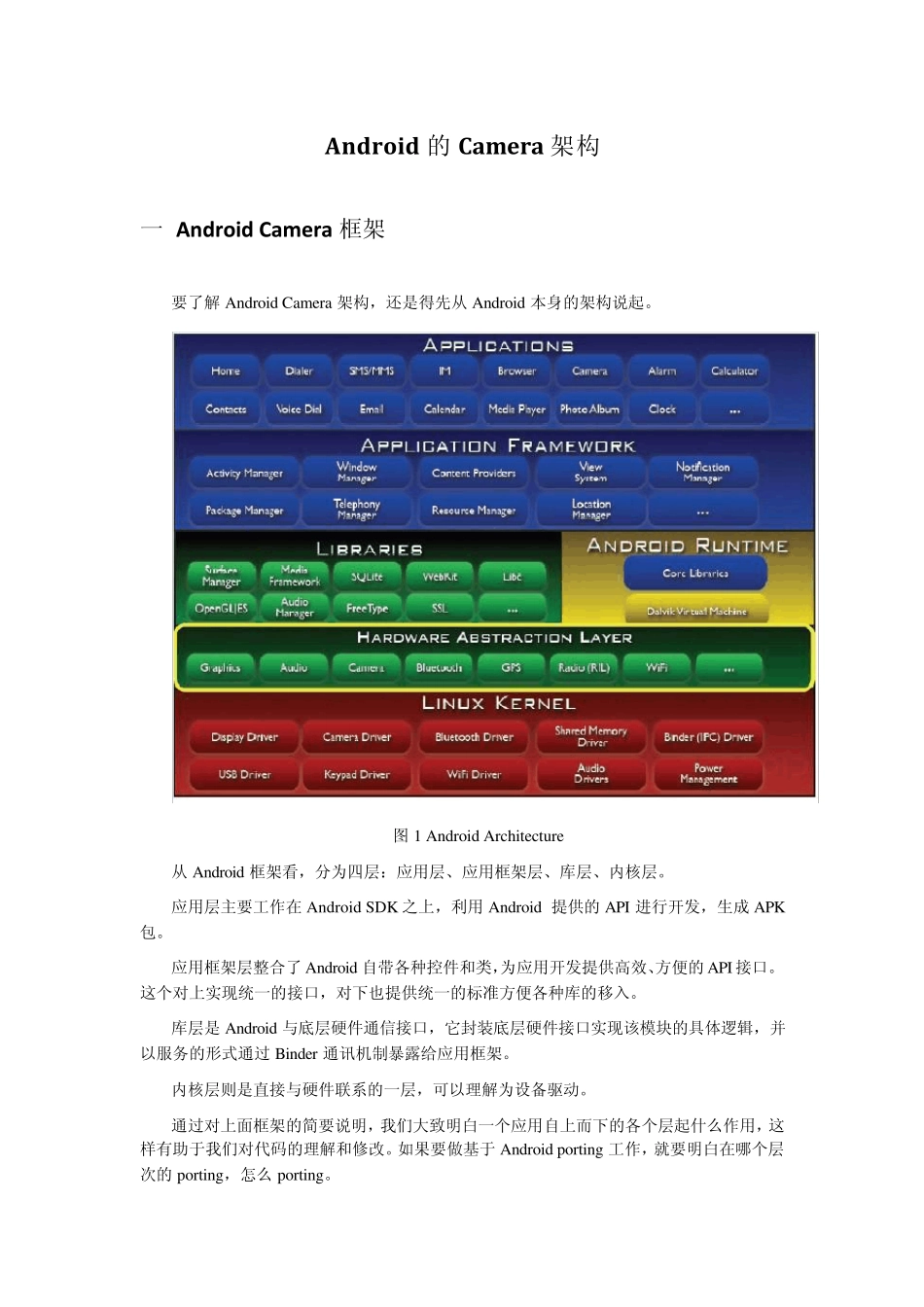

Android 的Camera 架构 一 Android Camera 框架 要了解Android Camera 架构，还是得先从Android 本身的架构说起。 图1 Android Architectu re 从Android 框架看，分为四层：应用层、应用框架层、库层、内核层。 应用层主要工作在 Android SDK 之上，利用Android 提供的API 进行开发，生成 APK包。 应用框架层整合了Android 自带各种控件和类，为应用开发提供高效、方便的API 接口。这个对上实现统一的接口，对下也提供统一的标准方便各种库的移入。 库层是Android 与底层硬件通信接口，它封装底层硬件接口实现该模块的具体逻辑，并以服务的形式通过 Binder 通讯机制暴露给应用框架。 内核层则是直接与硬件联系的一层，可以理解为设备驱动。 通过对上面框架的简要说明，我们大致明白一个应用自上而下的各个层起什么作用，这样有助于我们对代码的理解和修改。如果要做基于 Android porting 工作，就要明白在哪个层次的porting，怎么 porting。 Android 的Camera 包含取景器（view finder）和拍摄照片（take picture）的功能。目前Android 原生的Camera 程序虽然功能比较简单，但是其程序的架构分成客户端和服务器两个部分，它们建立在 Android 的进程间通讯 Binder 的结构上。Android 中的Camera 模块同样遵循 Android 的框架，如下图所示。 图 2 Camera Architecture 二 Android Camera 架构分层及代码结构 以开源的 Android 为例，Camera 架构主要分为以下几个层次 2.1 应用层 Camera 的 JAVA 应用程序的路径： packages/apps/Camera/src/com/android/camera/ 在其中 Camera.java 是主要实现的文件 2.2 JNI 层（Camera 的 JAVA 本地调用部分）： framew orks/base/core/java/android/hardw are/Camera.java 这个类是和JNI 中定义的类是同一个，有些native 方法通过JNI 的方式调用Native 代码实现具体的功能，比如startPreview 、autoFocus、takePicture 等。 2.3 Camera client 层： 头文件分布以下的目录中： framew orks/base/include/camera/ Camera 底层库在以下的目录中： framew orks/base/libs/camera/ 这部分的内容被编译成库 libcamera_client.so（或者 libui.so），主要实现了以下几个类： Camera---->Camera.cpp/Camera.h CameraParameters---->CameraParameters.cpp/CameraParameters.h ICamera----> ICamera.cpp/ ICam...
