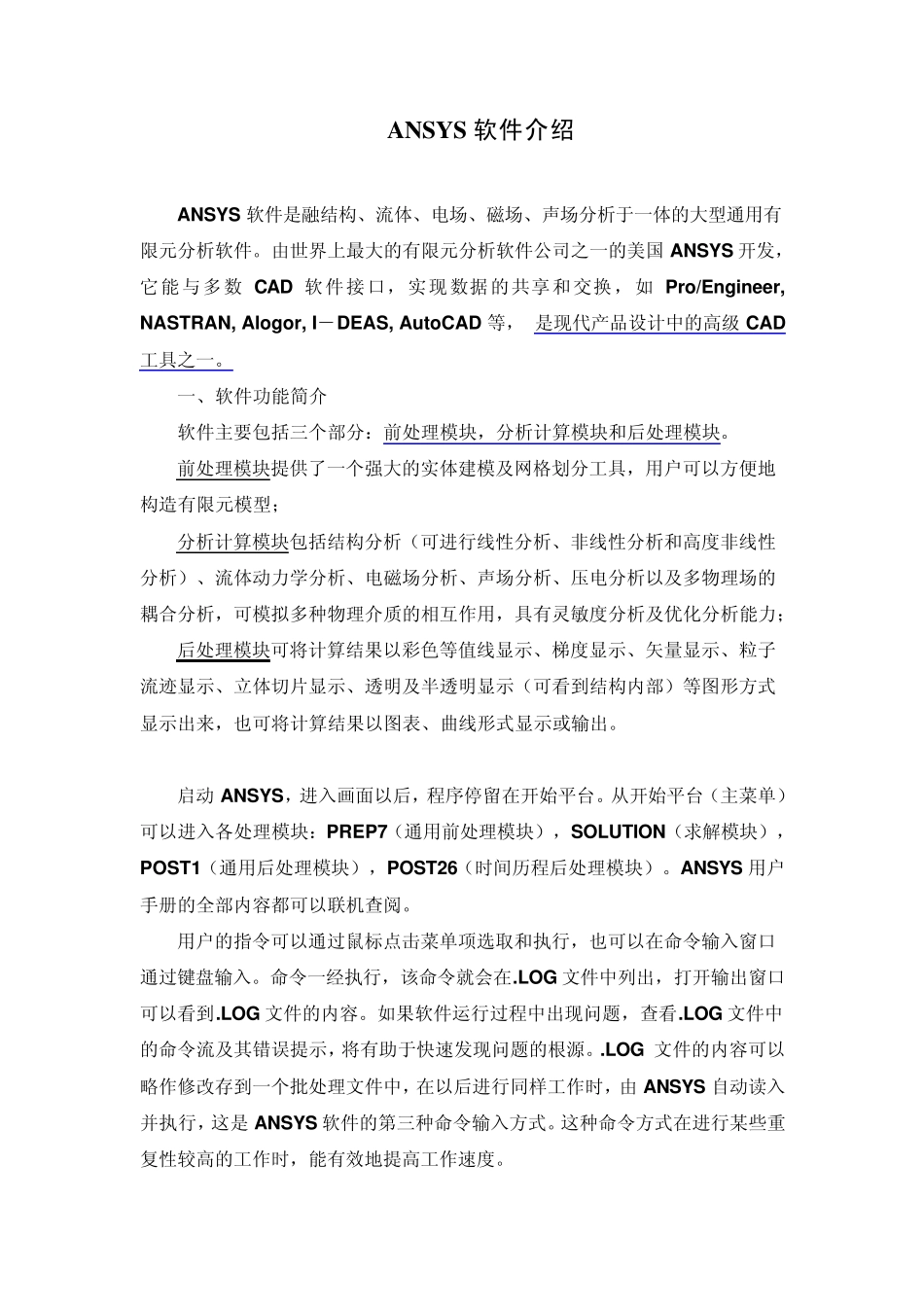

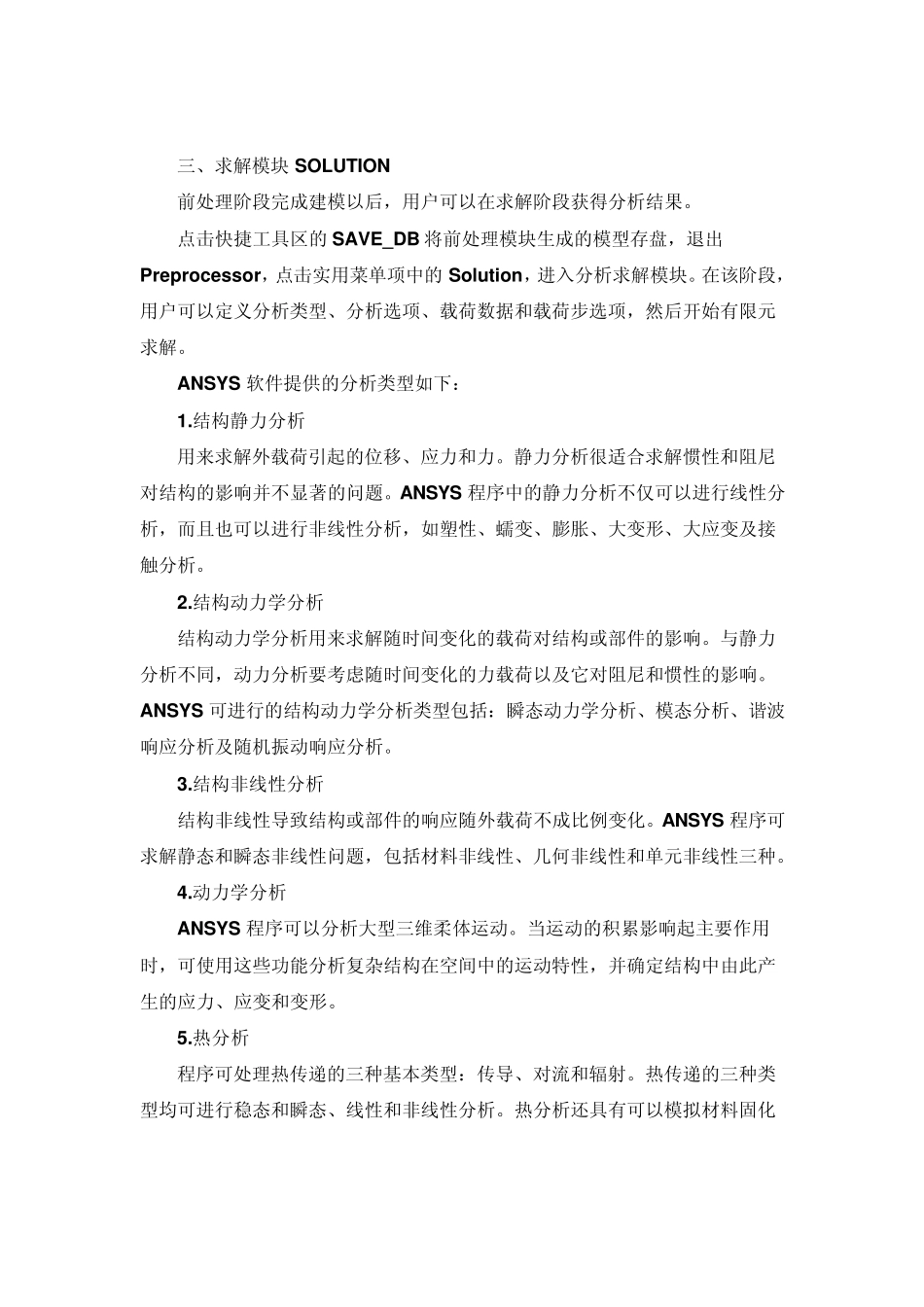

ANSY S 软件介绍 ANSYS 软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。由世界上最大的有限元分析软件公司之一的美国 ANSYS 开发，它能与多数 CAD 软件接口，实现数据的共享和交换，如 Pro/Engineer, NASTRAN, Alogor, I－DEAS, Au toCAD 等， 是现代产品设计中的高级 CAD工具之一。 一、软件功能简介 软件主要包括三个部分：前处理模块，分析计算模块和后处理模块。 前处理模块提供了一个强大的实体建模及网格划分工具，用户可以方便地构造有限元模型； 分析计算模块包括结构分析（可进行线性分析、非线性分析和高度非线性分析）、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析，可模拟多种物理介质的相互作用，具有灵敏度分析及优化分析能力； 后处理模块可将计算结果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示（可看到结构内部）等图形方式显示出来，也可将计算结果以图表、曲线形式显示或输出。 启动 ANSYS，进入画面以后，程序停留在开始平台。从开始平台（主菜单）可以进入各处理模块：PREP7（通用前处理模块），SOLUTION（求解模块），POST1（通用后处理模块），POST26（时间历程后处理模块）。ANSYS 用户手册的全部内容都可以联机查阅。 用户的指令可以通过鼠标点击菜单项选取和执行，也可以在命令输入窗口通过键盘输入。命令一经执行，该命令就会在.LOG 文件中列出，打开输出窗口可以看到.LOG 文件的内容。如果软件运行过程中出现问题，查看.LOG 文件中的命令流及其错误提示，将有助于快速发现问题的根源。.LOG 文件的内容可以略作修改存到一个批处理文件中，在以后进行同样工作时，由 ANSYS 自动读入并执行，这是ANSYS 软件的第三种命令输入方式。这种命令方式在进行某些重复性较高的工作时，能有效地提高工作速度。 二、 前处理模块 PREP7 双击实用菜单中的“Preprocessor”，进入 ANSYS 的前处理模块。这个模块主要有两部分内容：实体建模和网格划分。 ●实体建模 ANSYS 程序提供了两种实体建模方法：自顶向下与自底向上。 自顶向下进行实体建模时，用户定义一个模型的最高级图元，如球、棱柱，称为基元，程序则自动定义相关的面、线及关键点。用户利用这些高级图元直接构造几何模型，如二维的圆和矩形以及三维的块、球、锥和柱。无论使用自顶向下还是自底向上方法建模，用户均能使用布尔...
